IOC4T 200-560-000-113

• Température de fonctionnement : −25°C à +65°C
• Température de stockage : −40°C à +85°C
• Humidité de fonctionnement : 0 à 90 % (sans condensation)
• Humidité de stockage : 0 à 95 % (sans condensation)
• Alimentation : +5 VCC et ±12 VCC (à partir de l'alimentation du rack VM600)
• Consommation électrique : +5 VCC : 1,5 W ; ±12 VCC : 0,7 W + 0,25 W par canal de sortie courant

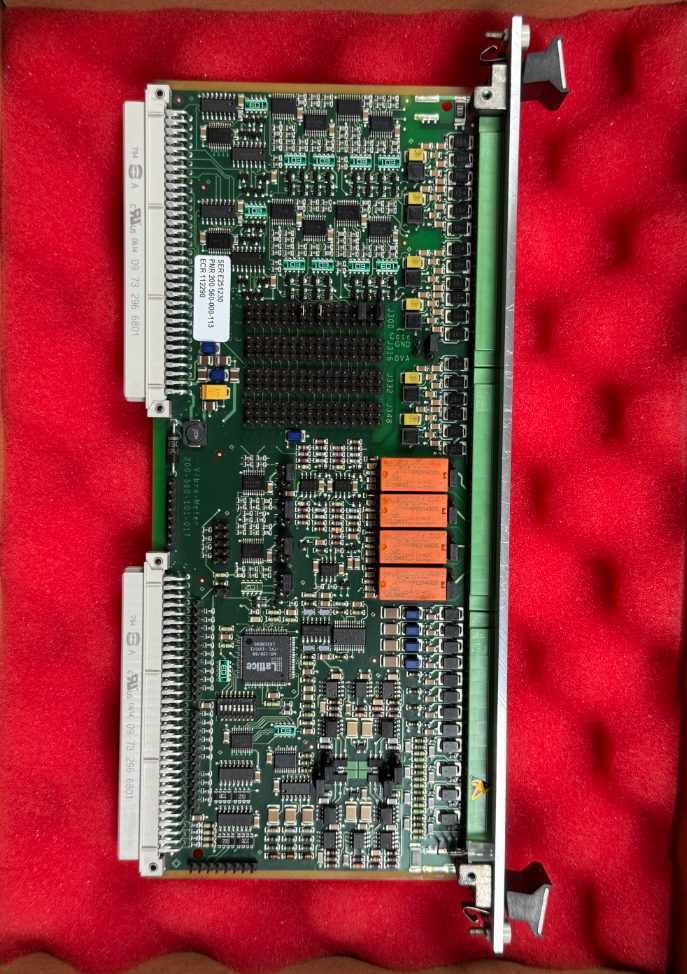

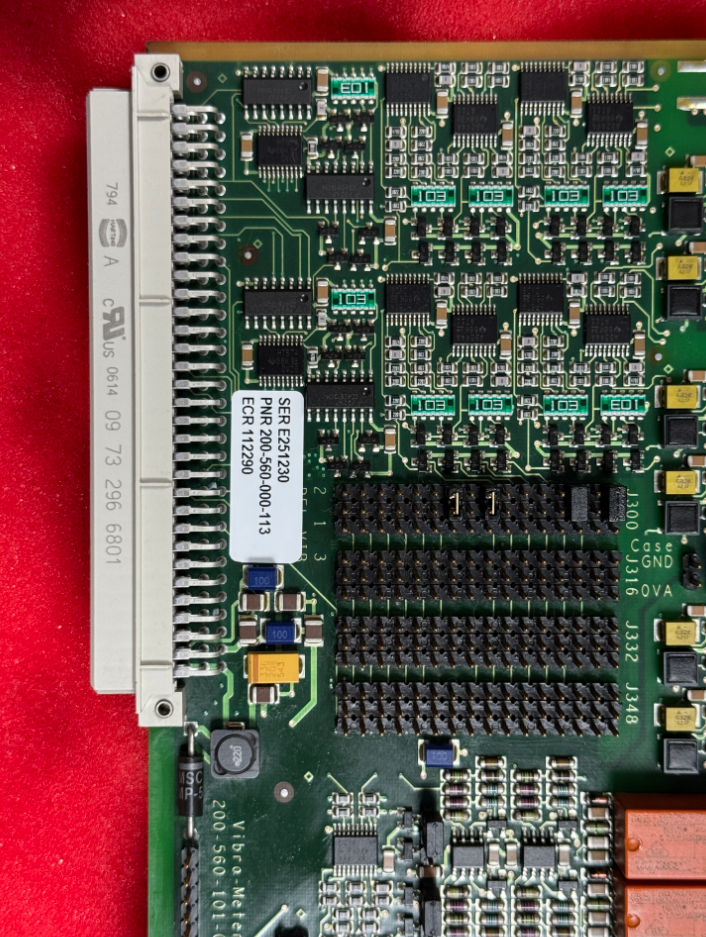

L'IOC4T 200-560-000-113 est une carte fille d'interface d'entrée/sortie spécialement conçue pour les systèmes de protection mécanique. Il s'agit d'une première version non RoHS du modèle standard IOC4T, avec une impédance de sortie de signal dynamique tamponnée de 2 000 Ω. Il est utilisé en paire avec la carte mère de protection mécanique MPC4 et sert de carte de relais de signal de base pour connecter les signaux de surveillance des vibrations et de la vitesse de l'unité et émettre des alarmes. Les versions ultérieures (PNR 200-560-000-114 et versions ultérieures) sont conformes à la directive RoHS, avec une impédance de sortie réduite à 50 Ω.

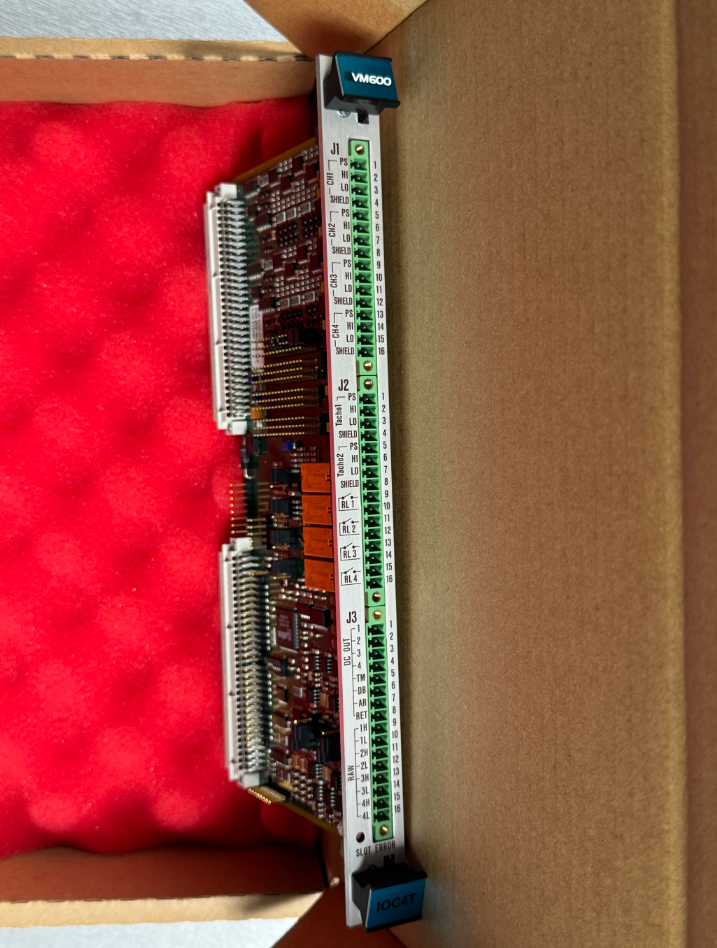

Cette carte fonctionne en Mode Esclave et communique avec la carte MPC4 correspondante via l'interface Industry Pack (IP) via le connecteur P2. Son panneau avant (situé à l'arrière du rack ABE04x ou ABE056) est équipé d'un connecteur bornier à vis 48 broches pour connecter les câbles de transmission de la chaîne de mesure (capteurs et/ou conditionneurs de signaux), ainsi que pour l'entrée et la sortie des signaux vers et depuis des systèmes de contrôle externes.

Dans les centrales électriques et les stations de compression, l'IOC4T 200-560-000-113 est utilisé pour traiter les signaux de vitesse provenant de capteurs magnétorésistifs, d'encodeurs optiques et de capteurs laser, permettant une surveillance de la vitesse avec une précision de l'ordre de la nanoseconde. Avec un temps de réponse en survitesse inférieur à 10 ms et un déclenchement par seuil programmable, il permet une analyse précise du suivi des commandes des turbines et des compresseurs.

1. La carte IOC4T prend en charge le remplacement à chaud, il n'est donc pas nécessaire d'arrêter le système lors du remplacement des cartes.
2. Le rack ne nécessite généralement pas de nettoyage spécial. Si un nettoyage est nécessaire, essuyez-le uniquement avec un chiffon sec. N'utilisez pas de chiffons humides ou de nettoyants chimiques.
3. Inspectez périodiquement les cartes pour détecter tout dommage ou anomalie.
4. Surveillez les indicateurs d’état tels que le voyant SLOT ERROR.
5. Documentez les détails de chaque session de maintenance.
