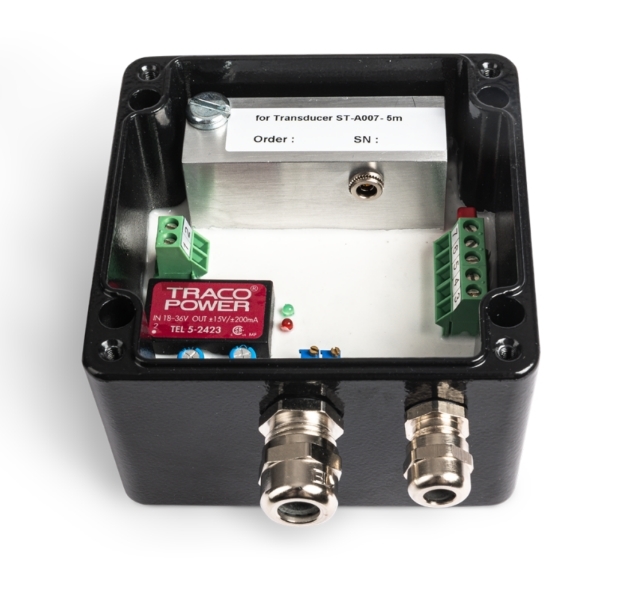

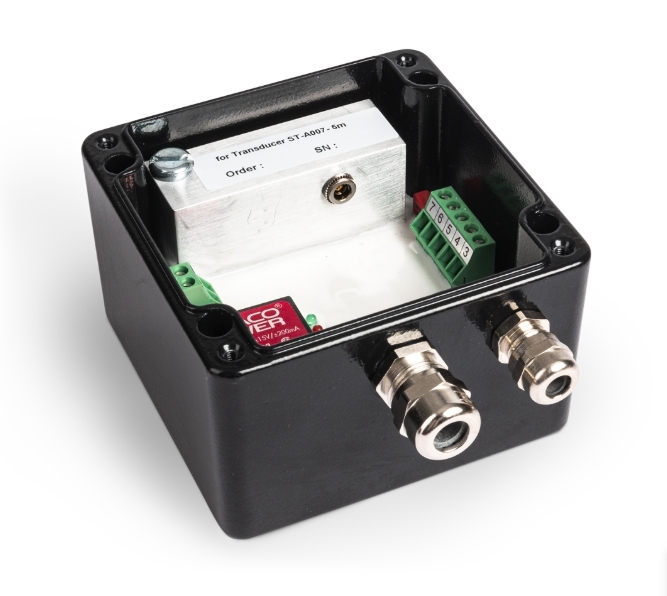

Le TSW 101 M1 est un émetteur de vibrations à canal unique qui forme une unité de surveillance complète comprenant le module principal TSW 101 M1, une sonde WW007 à tourbillon et un câble de 10 mètres.

spécialement conçus pour mesurer la vibration relative de l'arbre d'une machine tournante,ce produit utilise la technologie du tourbillon pour effectuer des mesures de vibration relative sans contact (Sppm) sur des arbres tournants, constituant une composante essentielle des systèmes de surveillance et de protection de l'état des équipements.

Il est largement utilisé dans des industries telles que la production d'énergie, la pétrochimie et la métallurgie, et convient à la surveillance et à la protection des vibrations des turbines, générateurs, compresseurs, pompes,et divers types de machines à roulement industriel.

• Principe de mesure: courant de tourbillon (courant de tourbillon électromagnétique), sans contact
• Plage de mesure dynamique: 125 μm p-p, 250 μm p-p, 500 μm p-p (sélectionnable via le commutateur DIP)
• Plage de réponse de fréquence: 1-1000 Hz, filtre à bande passante, 20 dB/décennie
• Le courant de sortie: 4-20 mA (Sppm), charge maximale 500 Ω
• Voltage de sortie: signal d'écart statique, 4 mV/μm, vibration superposée, charge ≥ 20 kΩ
• Détection de défaut Sortie: signal 2 mA + voyant LED rouge
• L'écart de réglage de zéro: ±0,15 mA (potentiomètre Z)
• Réglage de la sensibilité: potentiomètre S
• Température de fonctionnement: -25°C à +85°C
• Énergie: +24 V CC (18-30 V), max. 60 mA, isolée galvaniquement
• Rating de protection: IP 67
• Matériau du boîtier: alliage d'aluminium (Al-Si12)

1. Vérification de l'état: observer périodiquement l'indicateur LED vert "Prêt" sur le dispositif pour s'assurer qu'il reste toujours allumé, confirmant le fonctionnement normal.
2. Vérification des connexions: inspecter périodiquement tous les connecteurs et terminaux de câbles pour s'assurer qu'ils sont sûrs et exempts de signes de relâchement ou de corrosion.
3. Nettoyage: Gardez le boîtier de l'appareil propre et empêchez l'accumulation de poussière et d'huile, en particulier dans des environnements humides.
4. Vérification environnementale: veiller à ce que la température et l'humidité de fonctionnement restent dans les plages spécifiées (-25 à +85 °C).
5. Vérification de la sonde: inspecter périodiquement la surface de la sonde du capteur de courant de tourbillon pour s'assurer qu'elle est propre et exempte de débris métalliques ou d'autres dépôts.

Le TSW 101 M1 est largement utilisé pour la surveillance de l'arbre dans les grands compresseurs centrifuges ou les unités de turbines à vapeur.avec sa sonde de capteur de courant de tourbillon connectée positionnée face à la surface de l'arbre tournant.

L'émetteur convertit en temps réel l'amplitude de vibration de l'arbre en un signal de 4 à 20 mA, qu'il transmet à une salle de commande centrale (DCS/PLC) ou à un système de protection des machines dédié.

Lorsque les niveaux de vibration dépassent les seuils d'alarme ou de déclenchement prédéfinis, le système émet immédiatement une alarme ou déclenche une arrêt,prévenir efficacement les défaillances majeures des équipements causées par des problèmes tels que le déséquilibre du rotor, décalage ou usure du roulement.

La sensibilité du capteur peut être réajustée à l'aide du potentiomètre "S" sur l'appareil pour assurer la précision des mesures.

Le point zéro de 4 mA peut être réglé à l'aide du potentiomètre "Z" sur l'appareil, avec une plage de compensation d'environ ± 0,15 mA.

Les causes possibles sont les suivantes: 1. La distance entre la cible et la sonde dépasse la plage de mesure statique; 2.Il y a un circuit ouvert ou un court-circuit dans le capteur de courant de tourbillon ou son câble de connexion.

Garantie industrielle standard: 12 mois; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.
