GSI130 244-130-000-20

GSI130 244-130-000-20

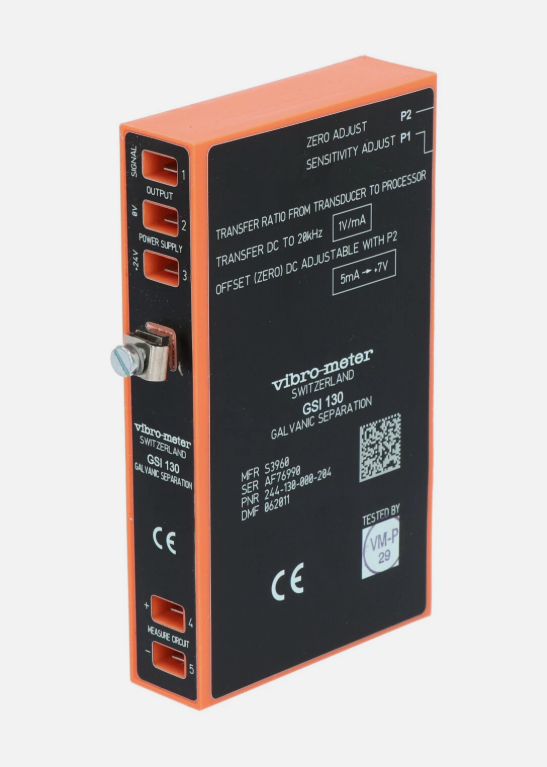

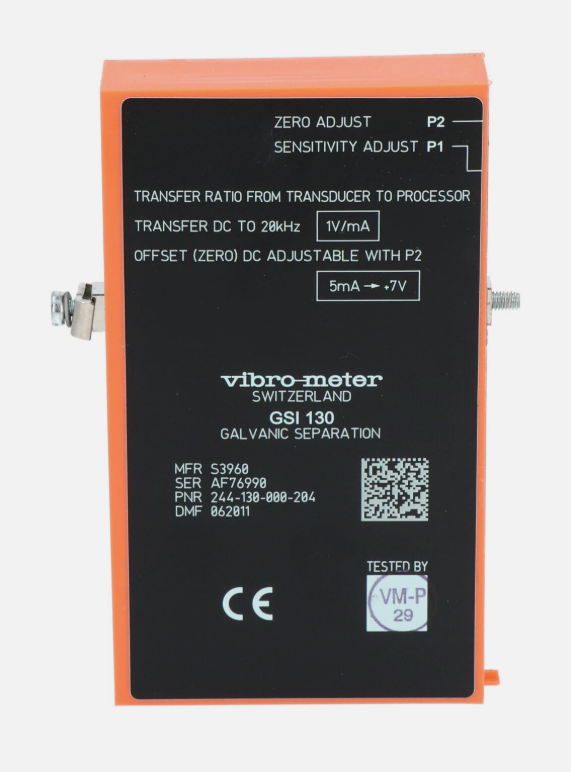

Le GSI130 (244-130-000-20) est une unité de séparation galvanique conçue pour fournir un isolement électrique entre les capteurs/conditionnateurs de signal et les systèmes de traitement du signal.Il convient aux systèmes de transmission à deux fils, alimentant les capteurs et les conditionneurs de signaux tout en lisant simultanément leurs signaux de sortie.

Dans des applications plus larges, le GSI130 peut alimenter n'importe quel système électronique avec une consommation de courant inférieure à 20 mA.L'unité produit un signal de tension proportionnel au courant consommé par le conditionneur de signal; ce signal de tension peut être utilisé directement pour analyser la sortie du conditionneur.

Le module GSI130 prévient efficacement les problèmes tels que les interférences de la boucle de mise à la terre causées par les différences de tension entre le point de mesure et l'équipement de traitement du signal.L'utilisation du GSI130 élimine le besoin de barrières Zener, ce qui entraînerait autrement des baisses de tension supplémentaires et limiterait à la fois la longueur des lignes de transport et la portée dynamique du système.

• Voltage d'alimentation: +24 V ± 5%
• L'écoulement (100 Hz): 100 mV pp max.
• Consommation d'énergie à vide: environ 20 mA
• Consommation d'énergie à une charge de 20 mA: environ 60 mA
• Consommation de puissance en court-circuit: 120 mA maximum
• Voltage de sortie à vide (pour le climatiseur): 18 V ± 1 V
• Voltage de sortie à une charge de 20 mA: 16 V ± 1 V
• Courant de court-circuit: 60 mA
• bande passante: courant continu à 10 kHz ±0,5%, -1 dB @ 20 kHz
• Fonction de transfert: 1 V/mA (réglage d'usine, réglable par potentiomètre P1)
• Déplacement de température < 200 ppm/°C
• Linearité: ±0,5% (dans la plage de mesure dynamique)
• Composant du signal CC: réglable par potentiomètre P2; Umin = +2 V, Umax = tension d'alimentation - 2,5 V
• Bruit (signaux résiduels maximaux): 12 mVpp à 5 mA CC; 25 mVpp à 12 mA DC
• Isolement galvanique (entrée à sortie) ≥ 4 kV RMS
• Connexions électriques: 5 onglets, AMP-Faston type 6.3
• Température de fonctionnement: de 0°C à +55°C
• Température de stockage: -20°C à +70°C

Dans les systèmes de surveillance de l'état des compresseurs dans l'industrie pétrochimique,le GSI130 alimente les accéléromètres de sortie de courant de la série CE et transmet les signaux des capteurs sur de longues distances au système d'acquisition de données de la salle de contrôleSa capacité de conversion de μA en mV permet la transmission de signaux sur de longues distances, couvrant des centaines de mètres, sans préoccupation quant à l'atténuation du signal.

Quelle est la différence entre le GSI130 (244-130-000-20) et le GSI122?

Le GSI122 et le GSI130 appartiennent à la même série de produits et partagent des fonctions de base similaires.considérant que le GSI130 n'estSi l'exploitation dans une zone à l'épreuve des explosions est requise, le modèle GSI122 ou son successeur, le modèle GSI127, doit être sélectionné.

Quels types de signaux de capteurs le GSI130 prend en charge?

Il prend en charge les entrées de signal de courant de 0 à 20 mA et de 0 à 20 VDC. Il est compatible avec les capteurs de vibration de série CA, CE, PV et VE, les capteurs de pression dynamique de série CP,détecteurs de proximité de la série TQ.

Quelle est la période de garantie?

Garantie industrielle standard: 12 mois; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.
