RPS6U 200-582-200-013: le système de détection des déchets nucléaires

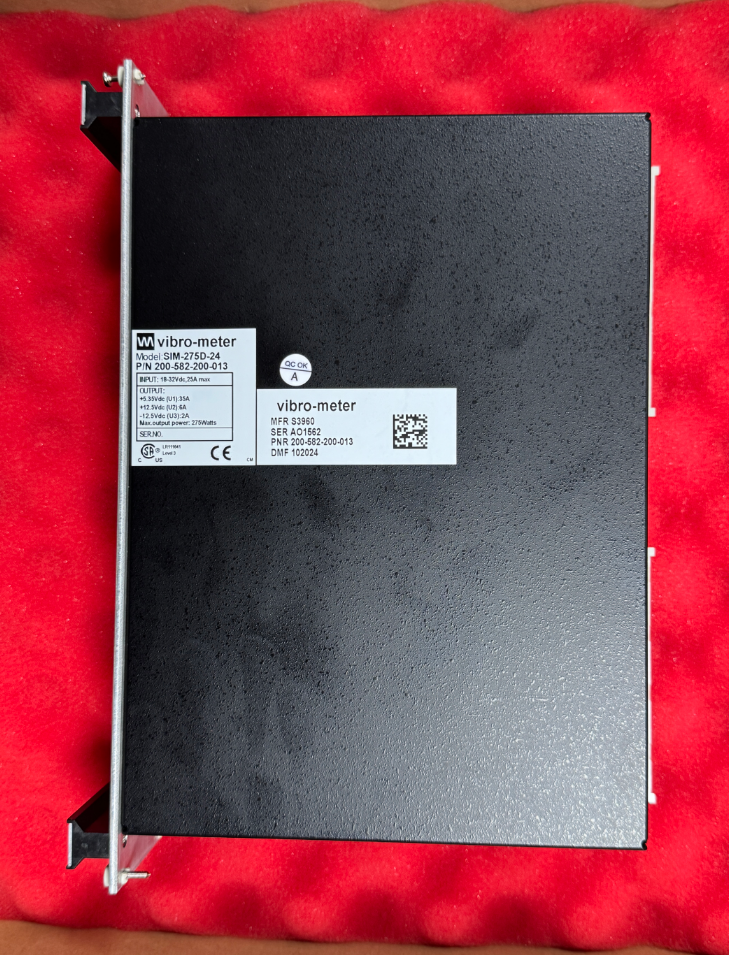

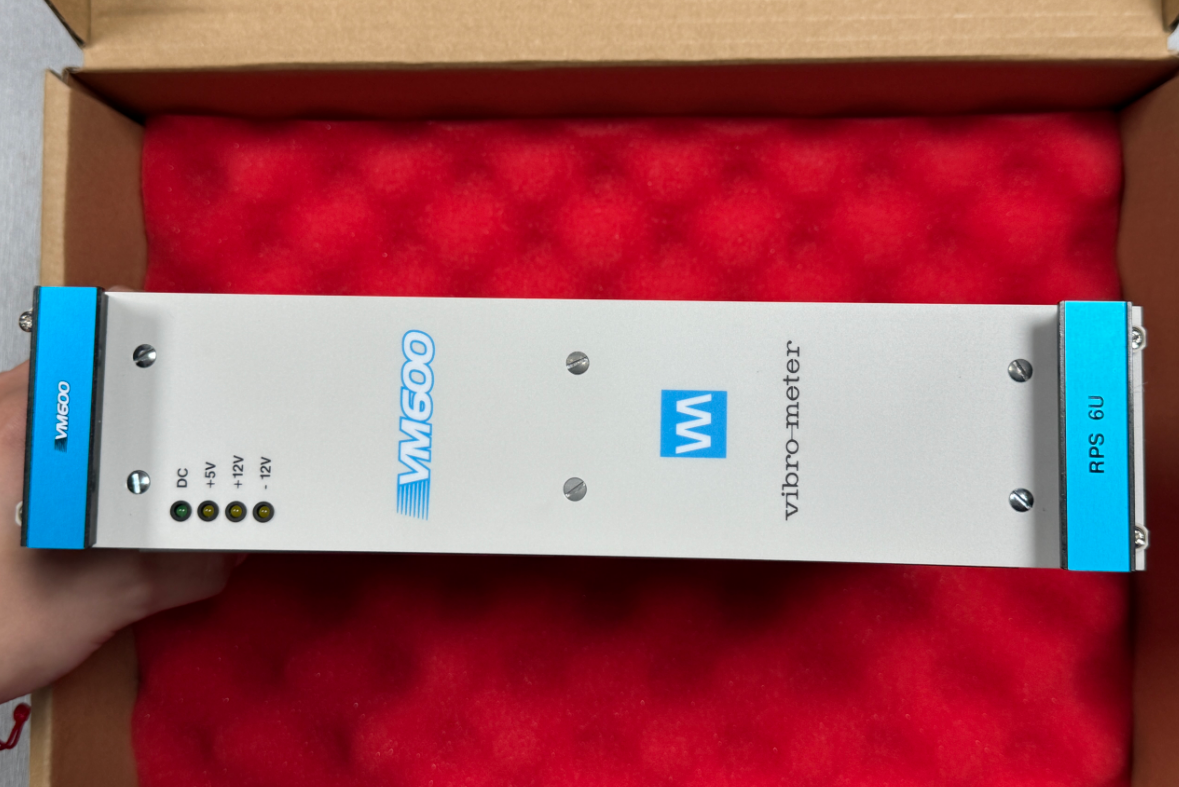

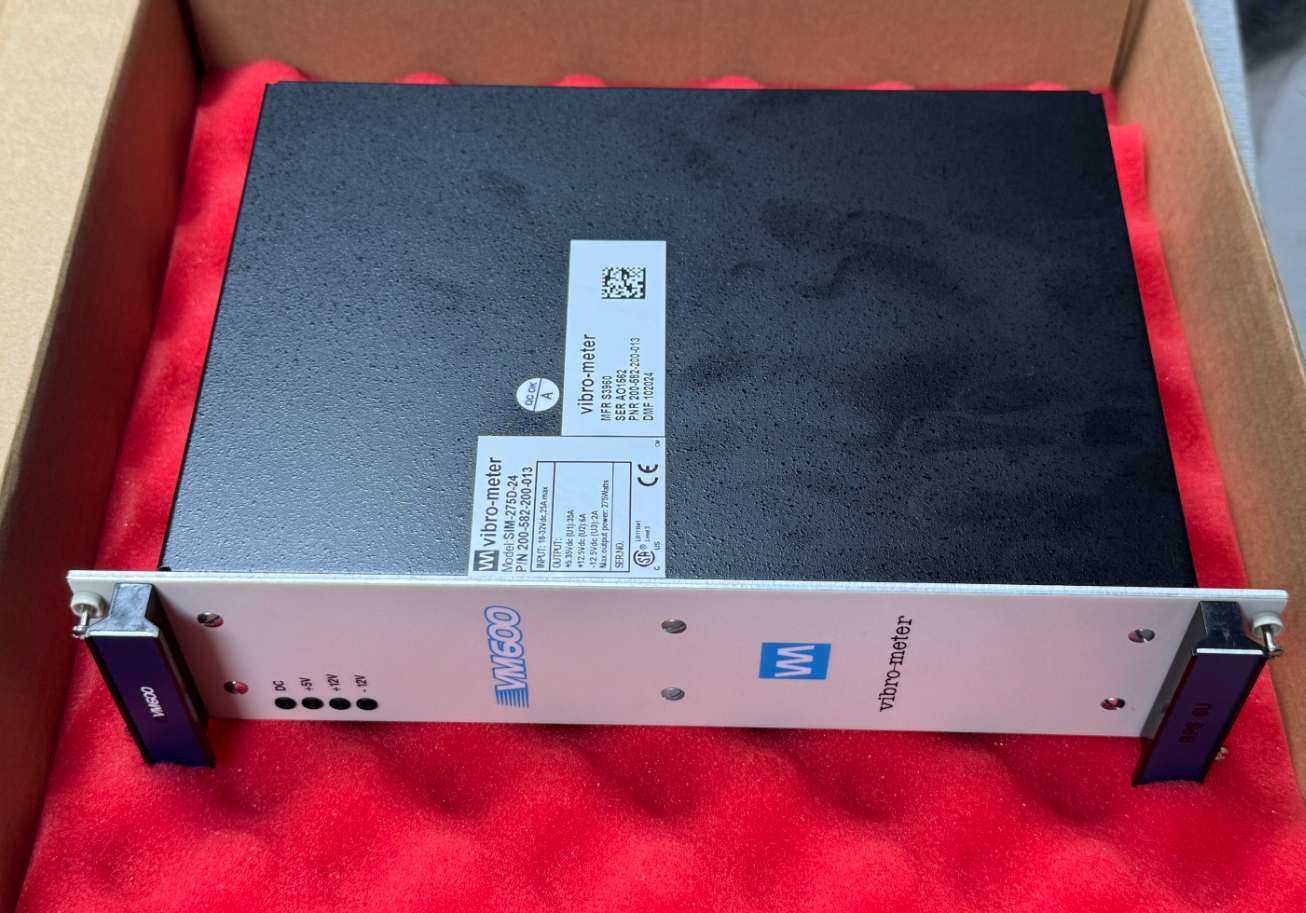

Le RPS6U 200-582-200-013 est un module d'alimentation monté sur un rack spécialement conçu pour les systèmes de protection mécanique et les systèmes de surveillance de l'état et des performances.Cette source d'alimentation sert d'unité d'alimentation critique au sein d'un système de surveillance complet.

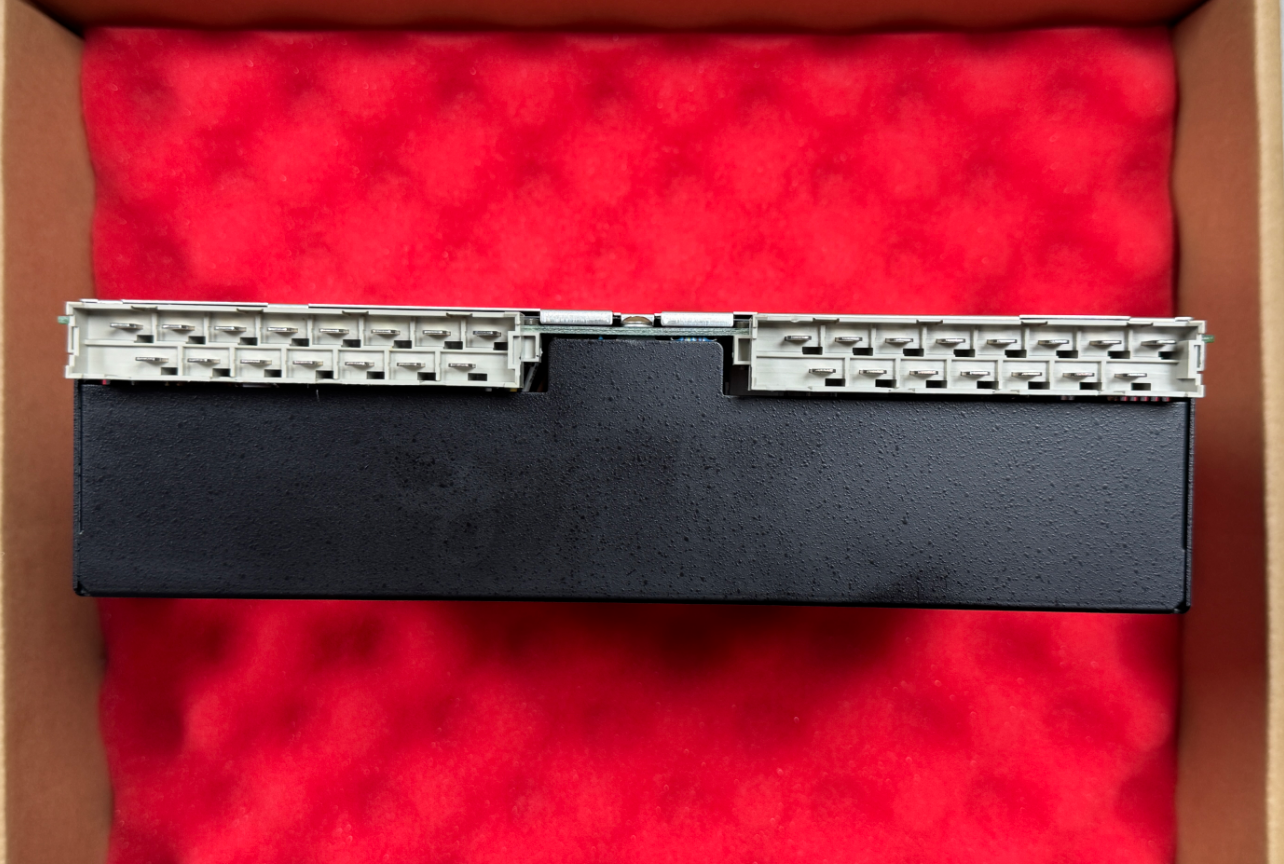

Ce modèle appartient à la série d'entrée 24 DC. Il est compatible avec les racks standard de 19 pouces 6U ABE04x, montés à l'avant du rack,et se connecte au bus VME du rack backplane via deux connecteurs haute tension DIN41612 H15 à l'arrière, fournissant une alimentation unifiée à toutes les cartes de surveillance dans le rack.

• Voltage d'entrée nominal: 24 V de courant continu
• Plage de tension d'entrée: 18 à 32 V CC
• Courant d'entrée: max. 30 A
• Efficacité: typiquement 83%
• Courant d'entrée: < 10 fois le courant d'entrée nominal
• La tension de sortie nominale est de +5 VDC (maximum 50 A), +12 VDC (maximum 8 A), -12 VDC (maximum 4 A).
• Puissance de sortie maximale: 330 W

Applicable pour: températures ambiantes ≤ 50°C; nombre de cartes standard; unités auxiliaires non essentielles; assure le fonctionnement stable d'un rack entièrement équipé au moindre coût.

Applicable aux: systèmes de STI pour unités critiques telles que les turbines à vapeur, les turbines à gaz et les grands compresseurs; en cas de panne de l'une des sources d'alimentation, l'autre unité transporte indépendamment toute la charge,assurer une surveillance ininterrompue et le respect des exigences obligatoires de protection de la sécurité de l'unité.

Applicable à: les salles de machines dont la température est supérieure à 50 °C et entièrement équipées de cartes à haute densité (10 cartes de traitement et de relais ou plus); les deux sources d'alimentation partagent la charge,compensation de la détérioration de la puissance due aux températures élevées et assurance d'une puissance de sortie suffisante à pleine charge.

En raison de la température ambiante élevée (près de 50°C) sur une certaine plateforme pétrolière offshore et des exigences extrêmement élevées en matière de disponibilité du système,deux modules de puissance RPS6U 200-582-200-013 ont été sélectionnés pour fonctionner dans une configuration non redondante, fournissant conjointement de l'énergie à un rack entièrement équipé pour assurer un espace suffisant de puissance même dans des environnements à haute température.Le système fonctionne de manière stable depuis plus de deux ans sans aucune panne de courant..
