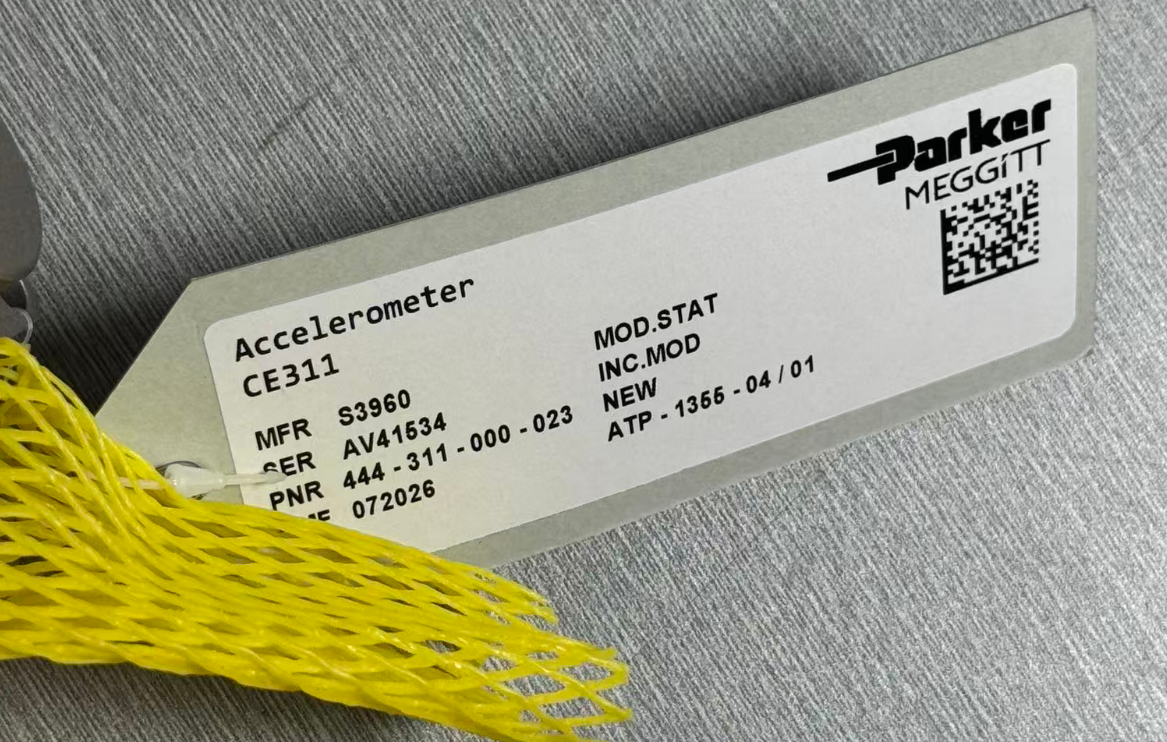

CE311 444-311-000-023

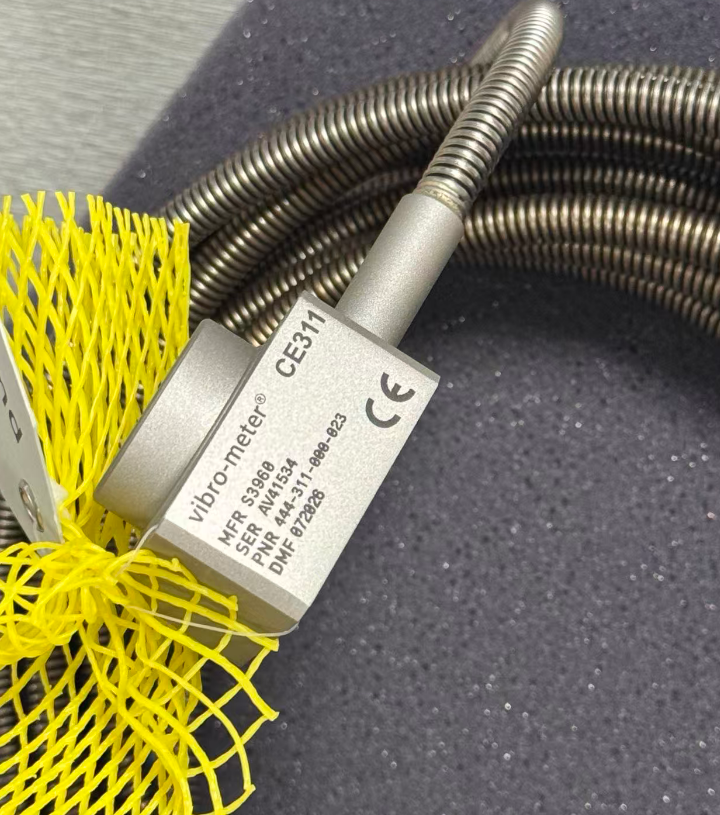

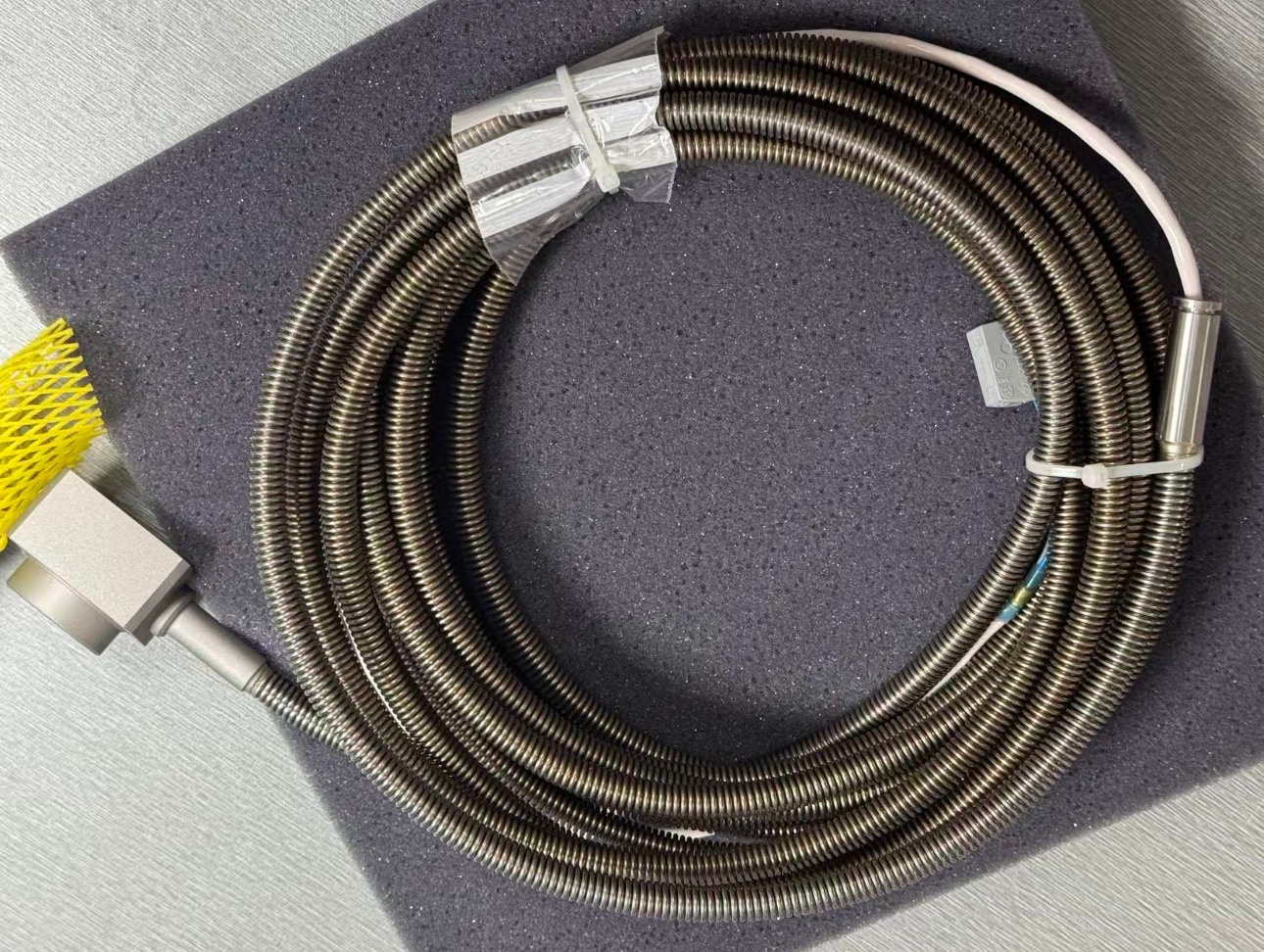

Le CE311 444-311-000-023 est un accéléromètre piézoélectrique en version standard avec un câble intégré de 6 mètres. Il est spécialement conçu pour la surveillance et la protection des vibrations mécaniques dans des environnements industriels difficiles. Il est doté d'une électronique intégrée de conversion charge-courant et émet un signal modulé en courant, permettant une transmission de signal longue distance sans nécessiter d'amplificateur de charge externe.

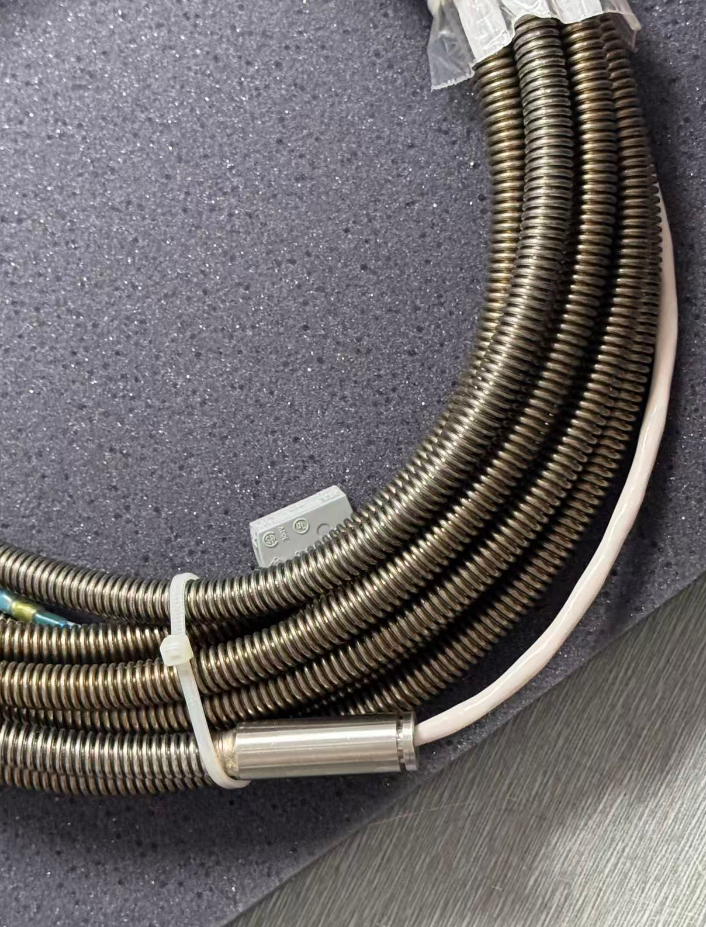

Le CE311 utilise un élément de mesure symétrique en mode cisaillement fabriqué en matériau polycristallin. L'électronique intégrée du capteur gère le traitement du signal et la conversion charge-courant, émettant un signal modulé en courant adapté à la transmission longue distance. Le corps du capteur est connecté au câble torsadé blindé intégré par soudage hermétique, et le câble est entièrement protégé par un tuyau flexible en acier inoxydable (tube de protection).

La jonction soudée hermétiquement entre le capteur et le tube de protection crée un système entièrement étanche capable de résister à 100% d'humidité relative, à l'eau, à la vapeur, à l'huile, au brouillard salin, ainsi qu'aux contaminants potentiels tels que la poussière, les champignons et le sable. Cela fait du CE311 un appareil très fiable adapté à la surveillance des vibrations industrielles à long terme.

• Sensibilité : 50 µA/g ±5%
• Plage de mesure dynamique : 0,004 à 40 g crête
• Capacité de surcharge (crête) : Jusqu'à 100 g crête
• Linéarité : ±1 % (dans la plage de mesure dynamique)
• Sensibilité transversale : <3 % (mesurée à 15 Hz et 5 g)
• Fréquence de résonance (après installation) : 20 kHz (typique)
• Réponse en fréquence : -3 dB à 2 Hz ; ≤±5 % entre 6 et 5000 Hz ; ≤±10 % entre 5000 et 8000 Hz
• Alimentation : 15 à 28 VDC, courant de polarisation 5,5 à 7,5 mA
• Transmission du signal : Sortie modulée en courant (2 fils)
• Accélération de choc : 500 g crête (onde demi-sinusoïdale, durée 1 ms)
• Sensibilité à la déformation de base : 0,0015 g/µ (typique)

La série CE311 est catégorisée par longueur de câble et certification antidéflagrante. Les informations de commande sont les suivantes :

MA133 : Kit d'isolation thermique
TA102 : Adaptateur de montage
CG310 : Connecteur 3 broches (mâle : MS3106E14S-7P, femelle : MS3106E14S-7S)
JB105 / JB116 : Boîte de jonction
K2xx : Câble de transmission
GSI127 : Unité d'isolation électrique

• Sélectionnez la longueur du câble en fonction de la distance entre le capteur et la boîte de jonction ou le système de surveillance. La version 6 mètres convient aux installations à moyenne distance.
• Si un câble plus long est nécessaire, utilisez des connecteurs, une boîte de jonction et un câble de transmission.
• Si la température de la surface de montage dépasse la plage admissible du capteur, utilisez le kit d'isolation thermique MA133.
• Le système de surveillance doit prendre en charge l'entrée modulée en courant (2 fils, alimentation 15-28 VDC, courant de polarisation 5,5-7,5 mA).

Sur un certain site industriel, des équipements mécaniques nécessitent une surveillance des vibrations à long terme. Cependant, il existe une distance importante entre l'emplacement d'installation du capteur et le système de surveillance, et l'environnement contient de l'huile, de l'humidité et de la poussière. Le CE311 444-311-000-023 (Version standard, câble intégré de 6 mètres) a été sélectionné ; en utilisant son circuit électronique intégré et sa sortie modulée en courant, il transmet les signaux sur de longues distances au système de surveillance.
La construction scellée, entièrement soudée et le tuyau de protection en acier inoxydable résistent efficacement à l'huile, à l'humidité et à la poussière, garantissant le fonctionnement fiable et à long terme du capteur. Lorsque l'amplitude des vibrations dépasse un seuil prédéfini, le système de surveillance déclenche une alarme ou une action de protection pour éviter les dommages à l'équipement et les temps d'arrêt imprévus.

Oui. Le CE311 utilise une sortie modulée en courant, ce qui le rend adapté à la transmission longue distance. Il peut être rallongé à l'aide de connecteurs, de boîtes de jonction et de câbles de transmission.

Fonctionnement continu : -40°C à +125°C ; exposition à court terme (jusqu'à 15 minutes) : -55°C à +150°C.

Non. Le CE311 dispose d'un circuit électronique intégré qui effectue la conversion charge-courant et émet directement un signal modulé en courant, éliminant ainsi le besoin d'un conditionneur de signal externe.

Garantie industrielle standard : 12 mois ; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.
