GSI130 244-130-000-204 Les États membres doivent respecter les règles en vigueur en ce qui concerne les droits de douane.

  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
  • GSI130 244-130-000-204
Lieu d'origine Chine
Nom de marque Other
Certification Certificate of Origin
Numéro de modèle GSI130 244-130-000-204 Les États membres doivent respecter les règles en vigueur en ce qui concerne
Quantité de commande min 1 pièce
Prix $700
Détails d'emballage Emballage en boîte d'origine
Délai de livraison 3-5 jours
Conditions de paiement T/T
Capacité d'approvisionnement 1-99 pièces / 3-5 jours
Détails sur le produit
Numéro de module GSI130 Numéro de commande 244-130-000-204
Condition En stock Poids 1KG
Délai de mise en œuvre 3-5 jours ouvrables Marque Autre
Origine Chine Prix ​​de vente 700 $
Garantie 1 an
Mettre en évidence

Systèmes de transmission à deux fils Unité de séparation galvanique

,

Tension de tenue d'isolement 4 kV Module GSI130

,

Module d'isolation de signal de sensibilité 1 V/mA
Laisser un message
Description de produit
Unité de séparation galvanique GSI130 244-130-000-204
Caractéristiques principales
  • Pour les systèmes de transmission à deux fils
  • Alimente les capteurs et les contrôleurs et lit leurs signaux
  • Peut alimenter des systèmes électroniques avec une consommation de courant inférieure à 20 mA
  • Délivre un signal de tension proportionnel au courant consommé par le contrôleur
  • Sensibilité ajustée à 1 V/mA (transfert CC + CA)
  • Tension nominale d'isolement supportée : 4 kV
  • La sortie peut être connectée aux capteurs de la série CE... ou aux contrôleurs de la série IPC...
Description du produit

Le GSI130 244-130-000-204 est une unité de séparation galvanique de la série GSI 122/130. Ce module est utilisé pour alimenter les capteurs et les conditionneurs de signaux et pour lire leurs signaux de sortie ; il est principalement utilisé dans les systèmes de transmission à deux fils.


La fonction principale de l'unité est de fournir une isolation galvanique entre le point de mesure et l'équipement de traitement du signal. Il évite les problèmes causés par les différences de potentiel entre le point de mesure et l'équipement de traitement du signal, tels que les boucles de masse.


Dans les anciens systèmes de surveillance des vibrations, les capteurs ou les conditionneurs sont souvent installés sur le terrain, tandis que l'équipement de traitement du signal est situé dans une salle de contrôle ou une salle d'électronique. Une différence de potentiel de masse peut exister entre les deux, entraînant du bruit, une dérive ou de fausses alarmes dans les signaux de vibration. Le GSI 130 rompt ce chemin conducteur par isolation électrique, ce qui permet une transmission de signal plus stable.

Spécifications du produit
Nom de marque Autre
Modèle GSI130
Informations de commande 244-130-000-204
Catalogue Transducteurs de vitesse
Poids brut/Poids d'expédition 2,2 lb / 35,2 oz / 1 kg
Taille de l'emballage 16 cm x 16 cm x 12 cm
Pays d'origine Chine
Code SH 8537101190
Délai de livraison En stock
Port d'expédition Xiamen
Paiement T/T
Prix de vente 700 $
Garantie 12 mois
Délai de livraison 3-5 jours ouvrables
Partenaires de messagerie DHL, UPS, TNT, FedEx et EMS
Informations de commande

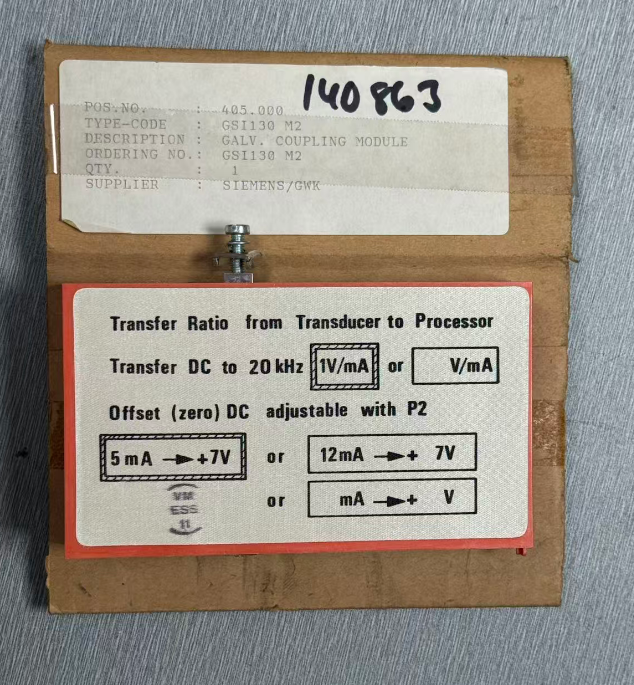

GSI130 244-130-000-204 ordering diagram and specifications
Procédures d'entretien courant
  • Vérifier l'alimentation et le câblage : Vérifiez que les bornes +24 V, 0 V et SIGNAL sont solidement connectées, sans connexions desserrées, corrosion ou fils cassés.
  • Vérifier l'isolation et la mise à la terre : Vérifiez que l'emplacement d'installation du module, la méthode de mise à la terre et le blindage sont conformes aux exigences du système pour éviter la formation de nouvelles boucles de masse.
  • Vérifier le rapport de sortie : Lors des révisions majeures du système, vérifiez si la sortie répond toujours à la relation de transfert 1 V/mA ; si le système inclut un réglage de sensibilité, procédez avec prudence conformément au manuel.
  • Noter les différences de version : La documentation spécifie que le réglage du niveau CC est 'GSI 122 uniquement' ; lors de l'entretien du GSI130, n'ajustez pas par erreur des fonctionnalités qui n'existent pas sur ce modèle.
  • Nettoyage et dissipation de chaleur : Gardez la surface du module propre pour éviter l'accumulation de poussière et d'humidité qui pourrait entraîner une baisse de l'isolation.
  • Gestion des pièces de rechange : Le GSI130 étant un ancien modèle, il est recommandé de conserver un stock suffisant de pièces de rechange pour les applications critiques afin d'éviter des temps d'arrêt prolongés en cas de défaillance.
  • Évaluation de la certification et de la sécurité : S'il est utilisé dans des atmosphères potentiellement explosives ou des circuits liés à la sécurité, vérifiez après la maintenance que les limites de certification et l'intégrité de la sécurité du système n'ont pas été affectées.
Étude de cas d'application

Dans la surveillance des vibrations des turbines à vapeur, les accéléromètres de la série CA sur site ou les contrôleurs associés sont installés près des carters de roulement, et les signaux doivent être transmis sur de longues distances au rack de surveillance dans la salle d'électronique.
Comme il existe de nombreux appareils de forte puissance dans l'usine, les différences de potentiel de masse introduisent du bruit dans la chaîne de signaux. En intégrant le GSI130 dans la chaîne de signaux, une isolation galvanique est obtenue entre le point de mesure et l'unité de traitement du signal, la boucle de masse est rompue et le signal de vibration se stabilise.

Questions fréquemment posées
Quelles sont les fonctions principales du GSI130 244-130-000-204 ?
Il est utilisé pour alimenter les capteurs et les contrôleurs et pour lire leurs signaux ; il est principalement utilisé dans les systèmes de transmission à deux fils, délivrant un signal de tension proportionnel au courant consommé par le contrôleur tout en assurant une isolation galvanique entre le point de mesure et l'unité de traitement du signal.
Quel signal délivre-t-il ?
Il délivre un signal de tension proportionnel au courant consommé par le contrôleur. La sensibilité spécifiée dans la documentation est de 1 V/mA (transfert CC + CA), et il peut être utilisé directement pour analyser le signal du contrôleur.
Quelle est la période de garantie ?
Garantie industrielle standard : 12 mois ; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.

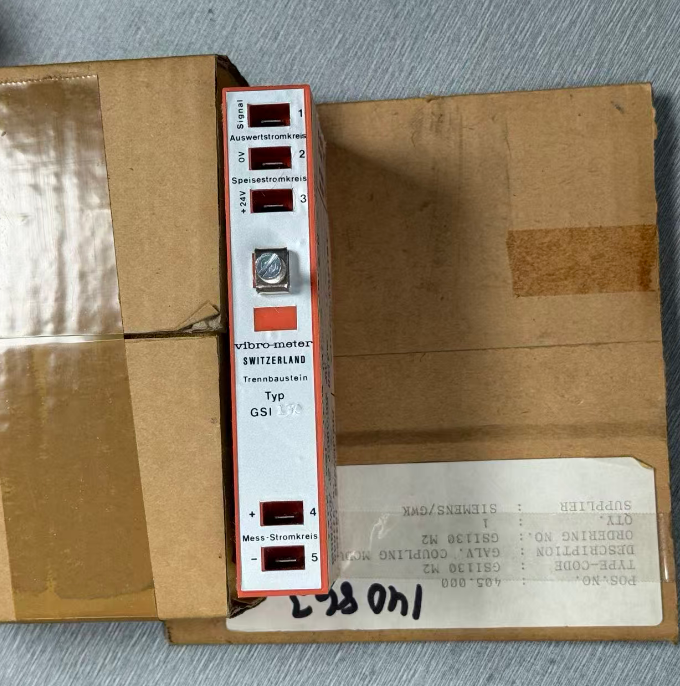

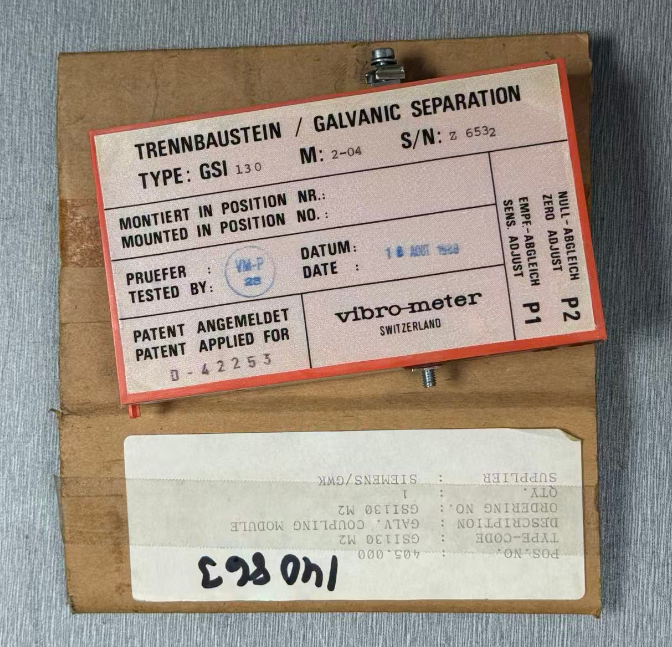

GSI130 244-130-000-204 product image and installation details
Produits recommandés

CE110 | AS-022/050 | EA402 | EA403 | EA902 | IPC704 | IQS450 | IQS452 | IQS900 | TQ902 | TQ401 | TQ402 | TQ403 | TQ412 | CA901 | CP216 | IQ900 | CE311 | IPC704 | CA202
Et bien d'autres, notamment : CA306, IOC4T, MPC4, CMC16, IOC16T, RPS6U, CPUM, IOCN, XIO16T, ABE042, RLC16, CI185, GSI127, IQS452, PV660, CI185, VMD TSW201-007-05, EC318, CA306, AE119, MA133, TWW103 M1, EC153, etc.
