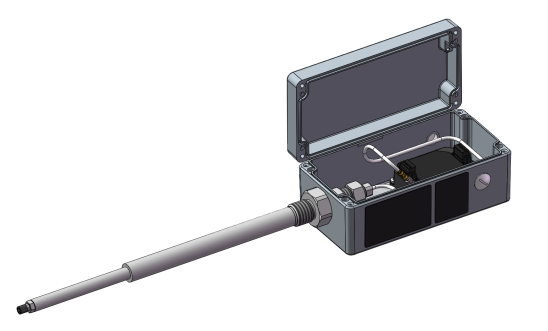

PA150 800-150-000-011

Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane:est un adaptateur de montage de sonde qui intègre une chaîne de mesure de proximité dans un ensemble complet,système autonome conçu pour la mesure sans contact des arbres de machines rotatives dans des environnements industriels exigeants.

• Principe de mesure: courant d'Eddy (sans contact)
• Plage de mesure linéaire (G3): 0,3 à 4,3 mm
• Sensitivité (G3): 4 mV/μm (tension) / 1,25 μA/μm (courant)
• Réponse de fréquence: CC ~ 20 kHz (-3 dB)
• Linearité: référence à la courbe de performance
• Longueur totale du système: 1 m (câble intégré TQ912).
• Plage de température du capteur: -40°C à +180°C
• Plage de température du climatiseur de signal: -40°C à +85°C
• Rating de protection du boîtier: IP65
• Matériau du boîtier: alliage d'aluminium (cast sous pression)
• Matériau de la tige de montage: acier inoxydable 1.4301
• Matériau de l'adaptateur: acier inoxydable 1.4305
• Certification à l'épreuve des explosions: Ex e (sécurité accrue)
• Conformité aux normes EMC: EN 61000-6-2 / EN 61000-6-4
• Sécurité électrique: EN/CEI 61010-1

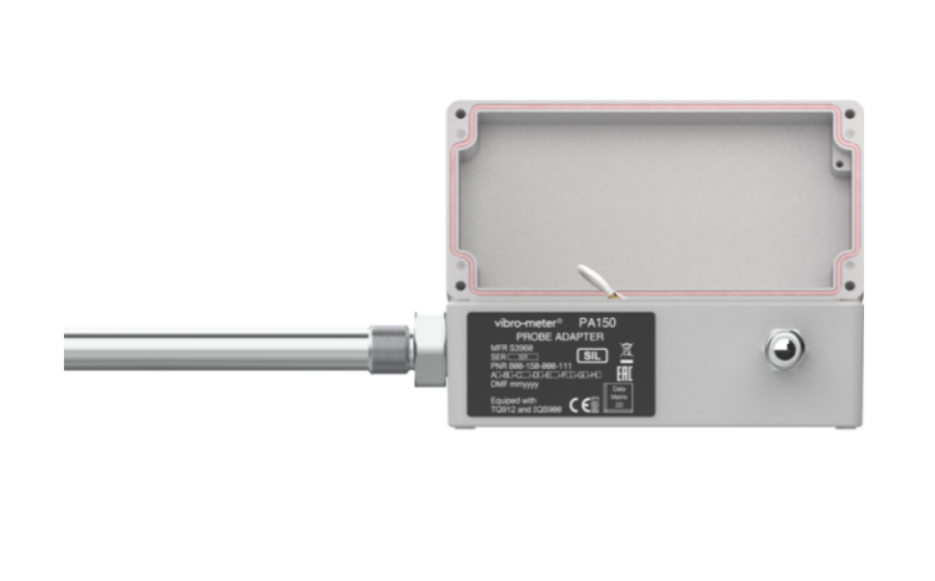

Le PA150 combine le capteur, le conditionneur de signal et la structure de montage en une seule unité, simplifiant considérablement l'installation et la mise en service.Parmi les caractéristiques clés, on peut citer une plage de mesure linéaire de 4 mm (sensibilité G3: 4 mV/μm), une réponse à large fréquence (DC à 20 kHz), une certification de sécurité fonctionnelle SIL 2 et une conformité API 670.

Sa conception détachable du boîtier permet de régler l'écart pendant le fonctionnement de la machine,tandis que la tige de montage en acier inoxydable (disponible dans les longueurs de 50 à 800 mm) et la capacité de réglage de position de ± 10 mm offrent une flexibilité d'installation exceptionnelle.

Le PA150 est largement utilisé pour la protection contre les vibrations et la surveillance de l'état des machines rotatives, telles que les turbines à vapeur, les turbines à gaz, les compresseurs,et systèmes de pompes dans des secteurs tels que la production d'énergie et la pétrochimieSon indice de protection IP65 et sa large plage de température de fonctionnement assurent un fonctionnement fiable et à long terme dans des environnements industriels difficiles.

Une entreprise pétrochimique exigeait une surveillance du déplacement axial du rotor d'un compresseur centrifuge pour éviter les dommages au roulement de poussée.La plage de mesure linéaire de 4 mm du PA150 (option G3) couvre toute la portée du déplacement axial.

Une tige de montage en acier inoxydable (C144, 144 mm) et un ensemble d'adaptateur (E105, 105 mm) permettent un réglage flexible de la profondeur de montage (± 10 mm).6V) est introduit dans le système de surveillance VM600 pour permettre la surveillance de la position en temps réel et l'alarme.

La position de montage de la tige de sonde en acier inoxydable est réglable dans une plage de ± 10 mm et l'adaptateur offre diverses options de fil et de longueur pour s'adapter à différentes surfaces de montage:

• Installation extérieure:Prend en charge le montage inverse du capteur TQ912, permettant l'installation sans démonter la machine.
• Réglage des écarts:La conception du boîtier amovible permet de régler facilement l'espace entre la sonde et la cible, même pendant le fonctionnement de la machine.
• Montage souple:La position de montage de la tige de sonde en acier inoxydable est réglable dans une plage de ± 10 mm, et l'adaptateur offre diverses options de fil et de longueur pour s'adapter à différentes surfaces de montage.

Quel est le principe de mesure du PA150?
Le PA150 utilise le principe du tourbillon pour la mesure sans contact.

Peut-il être utilisé dans les zones dangereuses?
Le PA150 est disponible dans une version certifiée anti-explosion (Ex) (code modèle A5) adaptée aux environnements potentiellement explosifs.s'il vous plaît noter que tous les composants de l'ensemble de la chaîne de mesure (capteur, câble et conditionneur de signaux) doivent posséder la certification Ex correspondante.

Quelle est la longueur totale du système?
Pour le PA150, la longueur totale du système (TSL) correspond à la longueur du câble intégré d'un mètre fixé au capteur TQ912.

Quelle est la période de garantie?
Garantie industrielle standard: 12 mois; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.
