VMD TSW201-007-05

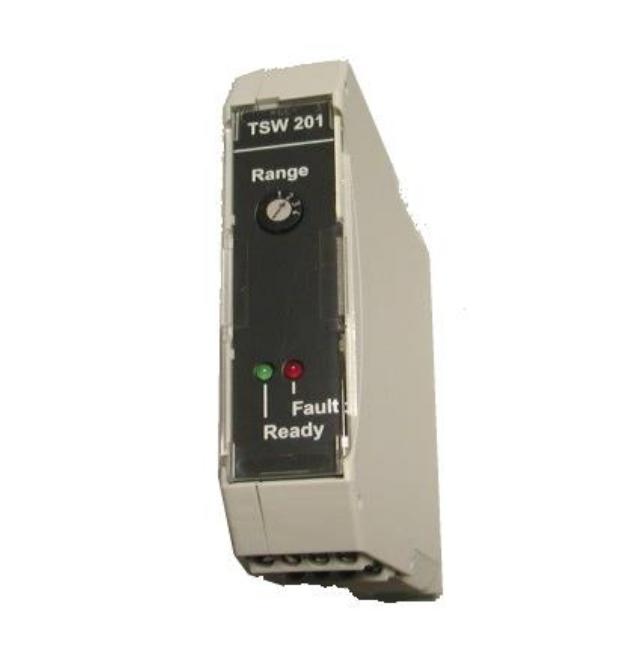

Le VMD TSW201-007-05 est un émetteur de vibrations à canal unique de qualité industrielle conçu pour mesurer la vibration de l'arbre (Sppm) d'une machine tournante à l'aide d'un capteur de déplacement de courant tourbillon.Il produit des valeurs de vibration de pic à pic et est conforme aux normes DIN ISO 10817-1, avec une équivalence partielle avec les normes API 610.

• Plage de mesure: 50/125/250/500 μm p-p (sélectionnable via le panneau avant)
• Plage de fréquences: 1 à 250 Hz (réglage d'usine)
• Résistance à la corrosion
• Déviation de linéarité: ± 2% FSR
• Erreur de température: 8% RD + 4% FSR
• Température ambiante: de 0 à + 85°C
• Voltage d'alimentation: +24 VDC (18-30 VDC), maximum 100 mA, isolé galvaniquement
• Matériau du boîtier: polyamide, gris
• Classe de protection: IP40
• Méthode de montage: montage sur rails selon la norme DIN (EN 60715:2001-09 type 35×7,5 mm)

L'unité est équipée de fonctions d'auto-diagnostic internes complètes qui surveillent en temps réel les défaillances de circuit ouvert ou de court-circuit dans le capteur et le câblage,ainsi que les cas où l'objet mesuré dépasse la plage de mesure statiqueLes conditions de défaillance sont indiquées par une LED rouge sur le panneau avant et un signal de défaillance analogique de 2 mA.

VMD - TSW201 - X1 - X2:

1. Inspection visuelle: inspectez périodiquement le boîtier de l'émetteur pour détecter les dommages, la contamination ou la corrosion.
2. Vérifiez que la LED verte "Prêt" est allumée en permanence et que la LED rouge "Défaillance" est éteinte.
3. Vérification du câblage: Vérifiez que tous les bornes de câblage sont bien fixées et que les câbles ne montrent aucun signe d'usure ou de dommages.
4. Vérification de l'écart entre les capteurs: vérifier que l'écart statique entre le capteur de courant de tourbillon et l'arbre mesuré se situe dans la plage de mesure effective.

Une unité de turbine à vapeur d'une centrale thermique nécessite une surveillance continue des vibrations de l'arbre pendant son fonctionnement afin d'éviter les défaillances de la lame ou du roulement.On utilise un émetteur VMD TSW201-007-05 couplé à un capteur de courant de tourbillon WW007; le capteur est installé au journal de l'arbre près du roulement pour effectuer une mesure sans contact des vibrations d'arbre de pic à pic. L'émetteur envoie un signal de 4 à 20 mA au DCS,permettant de surveiller et d'alarmer en temps réel l'état des vibrations de l'unité.
