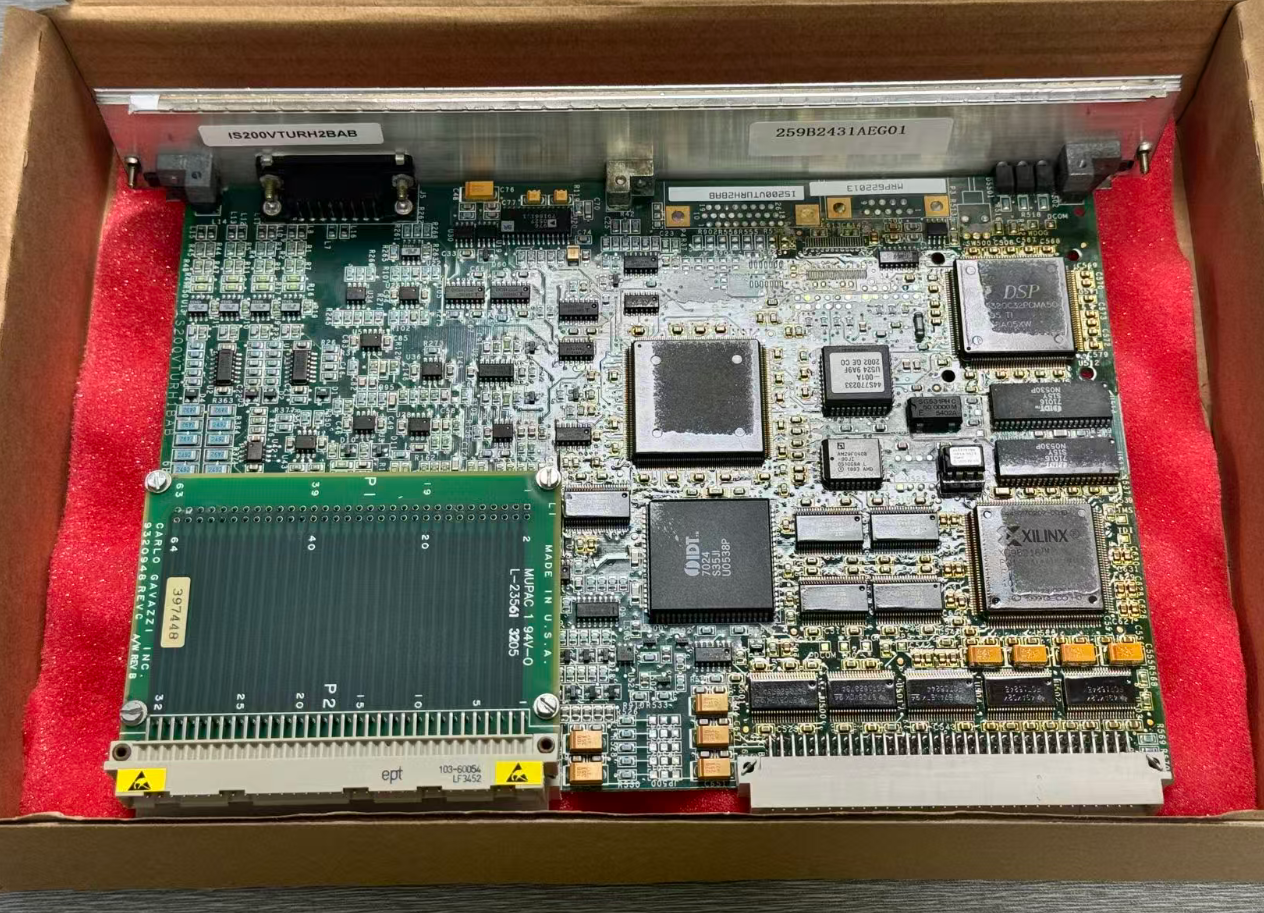

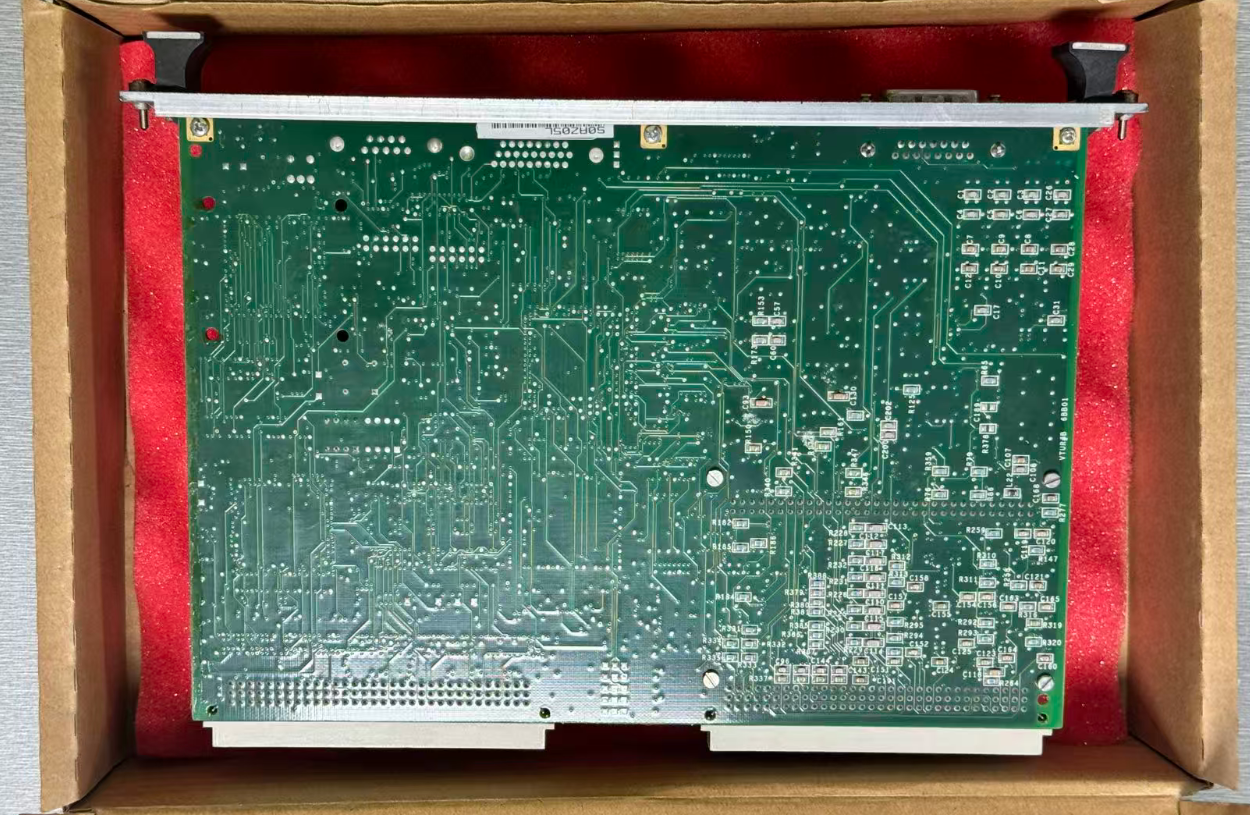

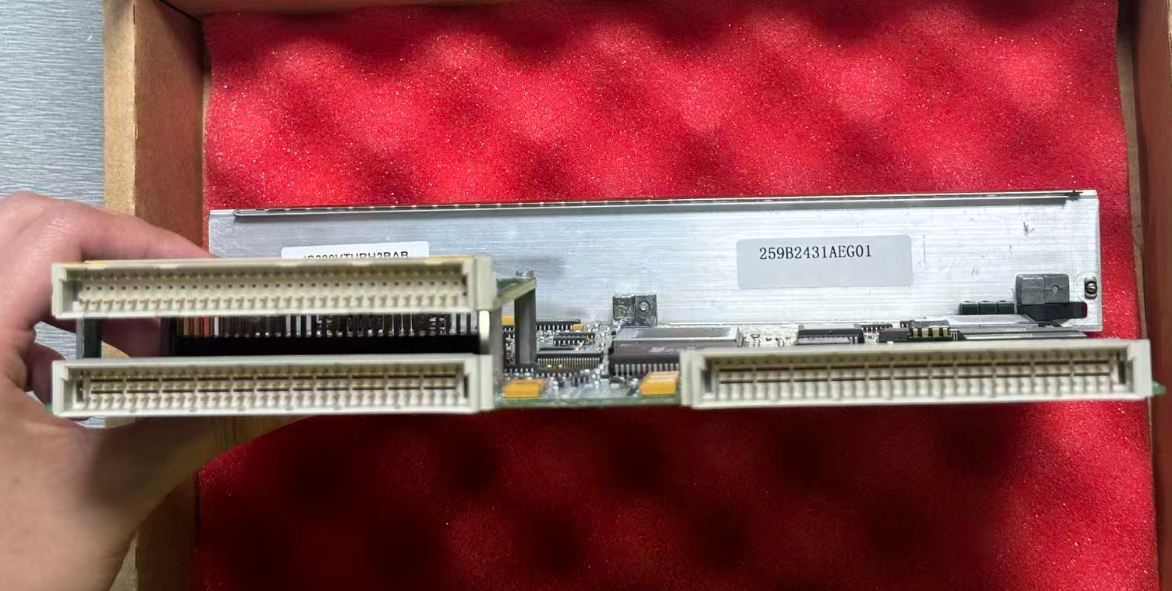

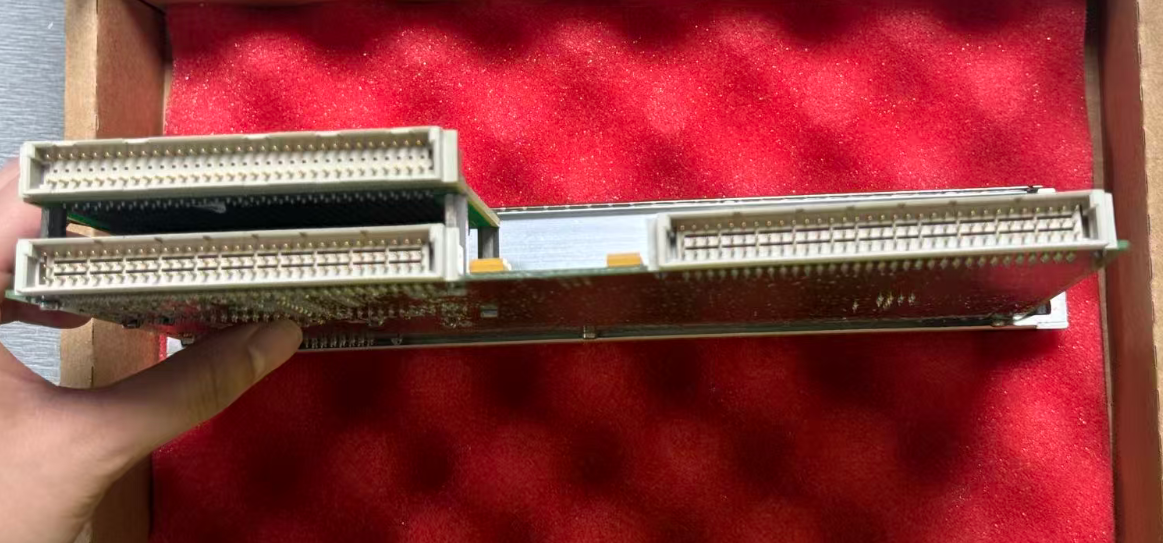

Carte de protection primaire de turbine GE Mark VI IS200VTURH2B

  • IS200VTURH2B GE Mark VI Primary Turbine Protection Board
  • IS200VTURH2B GE Mark VI Primary Turbine Protection Board
  • IS200VTURH2B GE Mark VI Primary Turbine Protection Board
  • IS200VTURH2B GE Mark VI Primary Turbine Protection Board
  • IS200VTURH2B GE Mark VI Primary Turbine Protection Board
Lieu d'origine USA
Nom de marque GE
Certification Certificate of Origin
Numéro de modèle IS200VTURH2B
Document GE Mark VI.pdf
Quantité de commande min 1 pièce
Prix $2500
Détails d'emballage Emballage en boîte d'origine
Délai de livraison 5-7 jours
Conditions de paiement T/T
Capacité d'approvisionnement 1-99 pièces / 3-5 jours
Détails sur le produit
marque GE Numéro de module IS200VTURH2B
Catalogue Mark VI Prix ​​de vente 2500 $ Je vous en prie.
Condition En stock Origine USA
Délai de mise en œuvre 3-5 jours ouvrables Garantie 1 an
Poids 1KG
Mettre en évidence

Panneau de protection de turbine certifié SIL3

,

Carte de protection de turbine primaire à double emplacement

,

Carte VTUR à 6 sorties de déclenchement ETD
Laisser un message
Description de produit
Carte de protection primaire de turbine GE Mark VI IS200VTURH2B

L'IS200VTURH2B est une carte de protection primaire de turbine qui reçoit des signaux des capteurs de terrain via un bornier. Après le conditionnement et le traitement du signal, elle transmet les données au contrôleur (VCMI) via le bus VME. Le contrôleur exécute ensuite la logique de protection, et la carte VTUR commande finalement les relais de déclenchement pour initier un arrêt d'urgence.

Cette carte est une version améliorée de la gamme de produits VTUR. Dotée d'une conception à double slot, elle est spécifiquement développée pour les grandes unités de turbines à gaz ou à vapeur nécessitant une redondance plus élevée et une plus grande capacité de déclenchement. Son avantage principal réside dans sa capacité à commander jusqu'à six solénoïdes de déclenchement d'urgence (ETD) via deux borniers TRPx indépendants, offrant le plus haut niveau de protection pour les équipements critiques.

Détails du produit
Nom de la marque General Electric
Modèle IS200VTURH2B
Catalogue Mark VI
Poids brut / Poids à l'expédition 2,2 lb / 35,2 oz / 1 kg
Taille de l'emballage 16 cm x 16 cm x 12 cm
Pays d'origine USA
Code SH 8537101190
Délai de livraison En stock
Port d'expédition Xiamen
Paiement T/T
Prix de vente $2500
Garantie 12 mois
Délai de livraison (livraison) 3 à 5 jours ouvrables
Partenaires de messagerie DHL, UPS, TNT, FedEx et EMS
Caractéristiques principales
  • Type de boîtier : Carte de turbine VME
  • Montage : Montage en rack VME 6U, échangeable à chaud
  • Canaux d'entrée : 4 entrées de sonde de vitesse magnétorésistive passive (MPU)
  • Amplitude du signal d'entrée : 50 mVpp à 100 Vpp
  • Plage de fréquences d'entrée : 1 Hz à 10 kHz
  • Logique de vote : Implémentée matériellement 2 sur 3 (2oo3)
  • Sorties de déclenchement : Jusqu'à 6 ETD (via deux borniers TRPx)
  • Certification de sécurité : Conforme à la norme IEC 61508 SIL3 / API 670 5ème édition
  • Temps de réponse au déclenchement : < 2 ms
  • Température de fonctionnement : -40°C à +85°C (grade industriel)
  • Indice de protection : IP20 (nécessite une utilisation avec une armoire)
  • Indication d'état : LED en façade — Défaut / Statut / Marche et indicateurs de statut par canal
Comparaison des modèles similaires
Spécification IS200VTURH2B IS200VTURH1B IS200TTURH1B
Type de produit Plaque de protection principale de turbine à vapeur (double slot) Plaque de protection principale de turbine à vapeur (slot unique) Plaque de protection de turbine à vapeur
Connexion TRPx 2 modules (jusqu'à 6 ETD) 1 module (jusqu'à 3 ETD) 1 module
Support TMR Conception native à double slot Nécessite une configuration supplémentaire Support limité
Temps de réponse au déclenchement < 2 ms < 3 ms Standard
Certifications de sécurité SIL3 / API 670 SIL2 / API 670 API 670
Détection de flamme Pris en charge (8 canaux GM) Pris en charge (8 canaux GM) Limité
Tension / Courant de l'arbre Pris en charge Pris en charge Non pris en charge
Compatibilité système Mark VI / VIe / VIeS Mark VI Mark VI
Exemple de cas d'application

Une grande centrale électrique à cycle combiné à turbine à gaz est équipée de plusieurs grandes turbines à gaz, et son système de contrôle utilise l'architecture Mark VIe TMR. Chaque rack de contrôleur est équipé d'un IS200VTURH2B, formant un système de protection contre la survitesse à triple redondance.

Lors d'un test de mise en service, deux signaux de vitesse ont été simulés pour dépasser simultanément le seuil de 110% de la vitesse nominale. Le VTURH2B a déclenché un signal de déclenchement câblé en moins de 2 ms, commandant avec succès six ETD pour effectuer un arrêt d'urgence, validant ainsi sa fiabilité de niveau SIL3.

IS200VTURH2B GE Mark VI primary turbine protection board installed in a Mark VIe TMR controller rack during commissioning test
Questions fréquemment posées
Quel est le temps de réponse au déclenchement de cette carte ?

Le VTURH2B a un temps de réponse au déclenchement inférieur à 2 ms, ce qui est meilleur que les 3 ms du VTURH1B, et répond aux exigences de vitesse de réponse extrêmes des applications telles que les turbines à gaz.

Quelle est la plage de température de fonctionnement de cette carte ?

La plage de température de fonctionnement de grade industriel est de -40°C à +85°C, ce qui la rend adaptée aux environnements extrêmes tels que les centrales électriques et les plateformes offshore.

Quelle est la période de garantie de ce module ?

Généralement, la période de garantie pour les produits d'origine est de 12 mois.

IS200VTURH2B GE Mark VI turbine protection board front-panel view showing Fail, Status, Run and per-channel status LEDs
