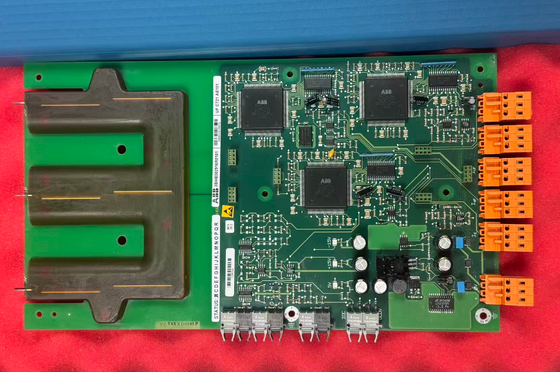

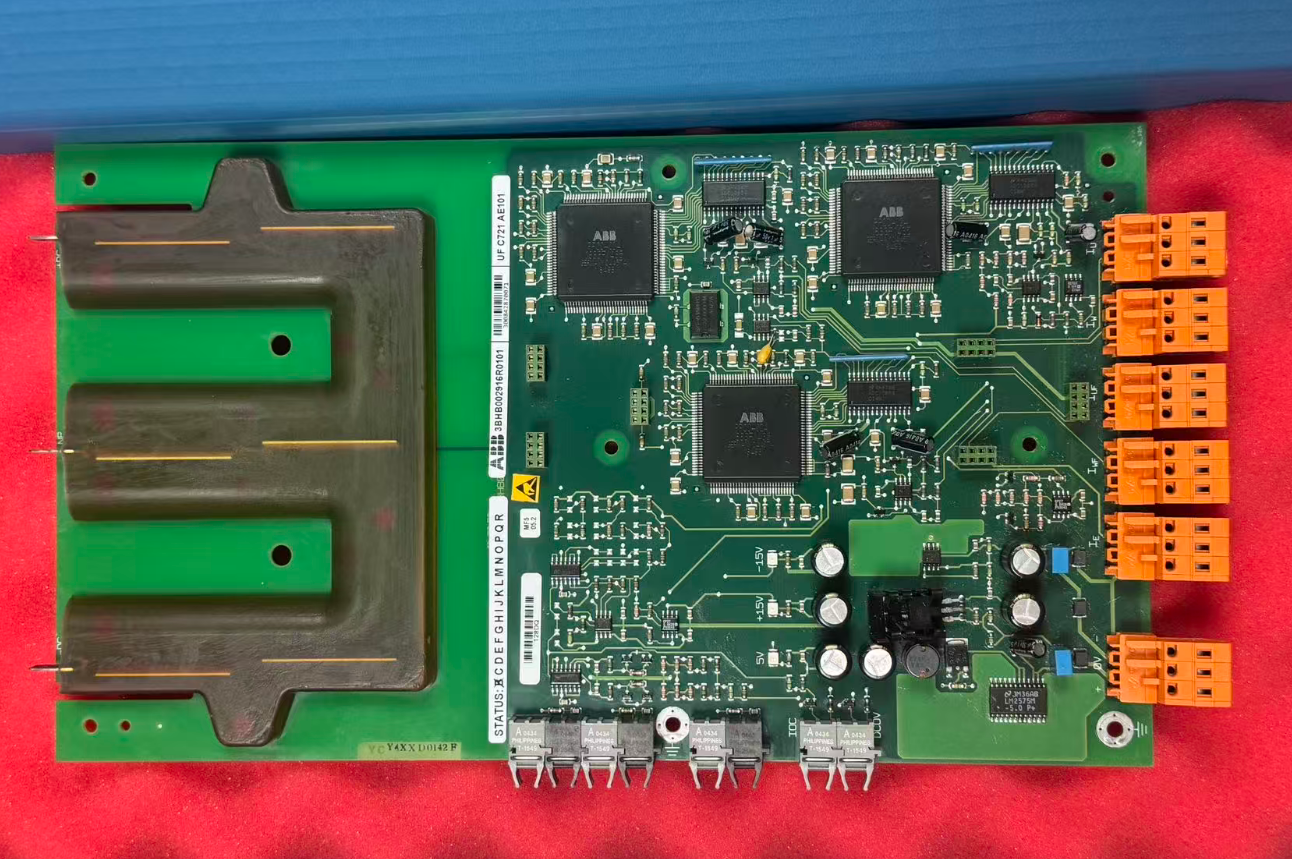

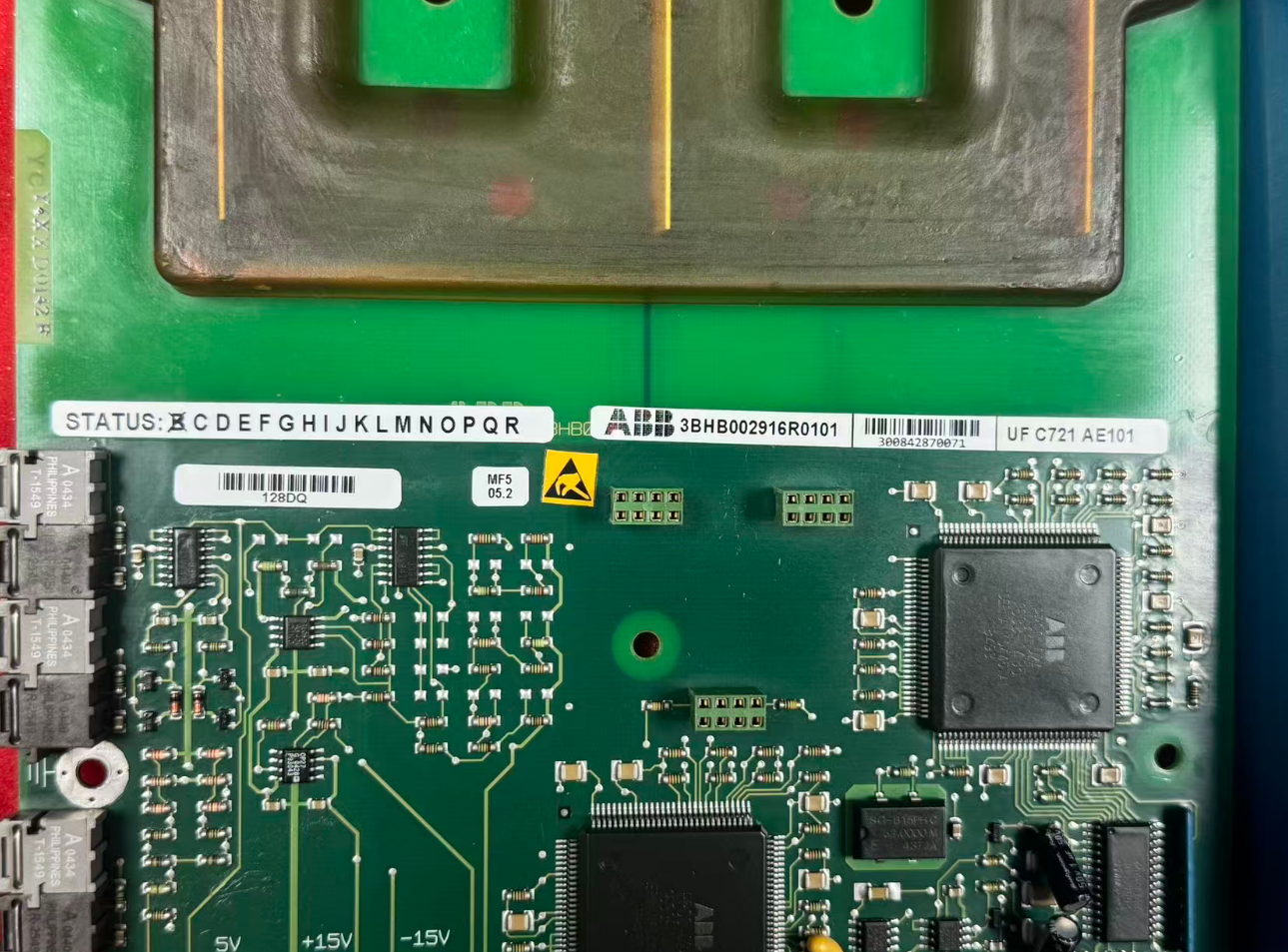

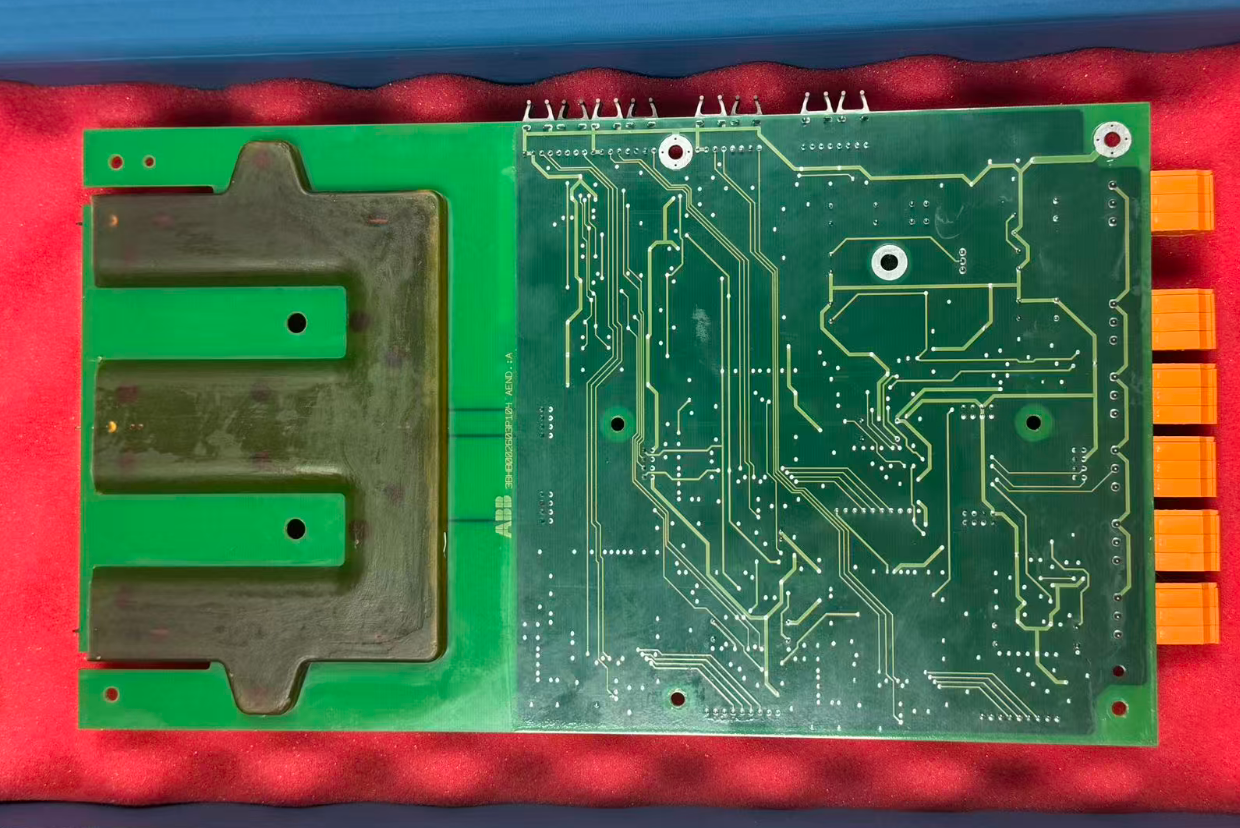

UFC721AE101 3BHB002916R0101 ABB

L'UFC721AE101 3BHB002916R0101 est le module CPU principal de la plateforme de contrôleur d'automatisation programmable (PAC) AC 800M et sert d'unité de traitement centrale au sein du système de contrôle distribué (DCS) System 800xA.

Il sert de "cerveau" du rack de contrôle, responsable de l'exécution des opérations logiques d'automatisation de processus, de la planification des E/S, de la gestion des communications et des algorithmes de contrôle avancés. Il prend également en charge une configuration de redondance à chaud 1:1, fournissant un moteur de contrôle hautement fiable pour les industries à processus continus.

En tant que module CPU principal de la plateforme, l'UFC721AE101 utilise une architecture RISC 32 bits éprouvée, garantissant des cycles de balayage à l'échelle de la microseconde tout en évitant les risques d'indétermination associés aux conceptions complexes multi-cœurs.

Les deux ports Ethernet 10/100 Mbps sont utilisés non seulement pour la communication HMI et les connexions aux stations d'ingénierie, mais prennent également en charge la redondance synchrone au niveau matériel. Lorsque les CPU primaire et de secours échangent leurs états via un câble de synchronisation dédié, le temps de basculement est inférieur à 10 millisecondes, garantissant que les boucles critiques restent inchangées.

• Le temps de cycle d'une seule tâche peut être contrôlé de manière stable entre 10 et 50 ms, répondant aux exigences des processus rapides tels que le contrôle de la combustion de chaudière et la régulation du niveau d'eau du ballon de vapeur.
• Prend en charge la redondance à chaud 1:1 ; les CPU primaire et de secours partagent la même adresse IP, garantissant que les clients OPC ignorent le basculement et assurant la continuité du flux de données SCADA.
• Tous les ports de communication disposent d'une isolation électrique de 500 Vrms, protégeant efficacement contre les interférences de différence de potentiel de terre causées par les variateurs de fréquence et les cycles de démarrage/arrêt des gros moteurs.
• Prend en charge les interfaces de communication telles que CI854A (PROFIBUS DP) et IMRIO02 (PROFINET), offrant de puissantes capacités d'extension d'E/S à distance.
• Plage de température de fonctionnement : 0°C à +60°C
• Plage de température de stockage : -40°C à +85°C

Dans le système AC 800M, l'UFC721AE101 nécessite un châssis redondant et un CPU de secours pour atteindre des performances maximales. Les options de configuration typiques sont les suivantes :

Dans le système d'arrêt d'urgence (ESD) d'un craqueur dans une certaine usine pétrochimique, l'UFC721AE101 a atteint un temps de réponse rapide de 0,5 ms pour une pression de four dépassant la limite. Associé au contrôleur PPC902AE101 et au module de communication CI845 du système AC800M, il a établi un système de contrôle de sécurité complet couvrant l'ensemble du processus, des capteurs aux actionneurs.

• Quelles sont les fonctions principales de l'UFC721AE101 ?
  En tant que module CPU central du DCS ABB, il est responsable de l'acquisition des données, de l'exécution de la logique et de la gestion des communications, et sert de moteur de contrôle principal pour la plateforme AC 800M / System 800xA.
• L'UFC721AE101 prend-il en charge une configuration redondante ?
  Oui. Il doit être associé au CPU de secours UFC721BE101 pour obtenir une redondance à chaud 1:1 ; lorsqu'il est utilisé seul, il fonctionne en mode autonome.
• Quelle est la plage de température de fonctionnement de ce module ?
  La plage de température de fonctionnement est de 0°C à +60°C, et la plage de température de stockage est de -40°C à +85°C.
