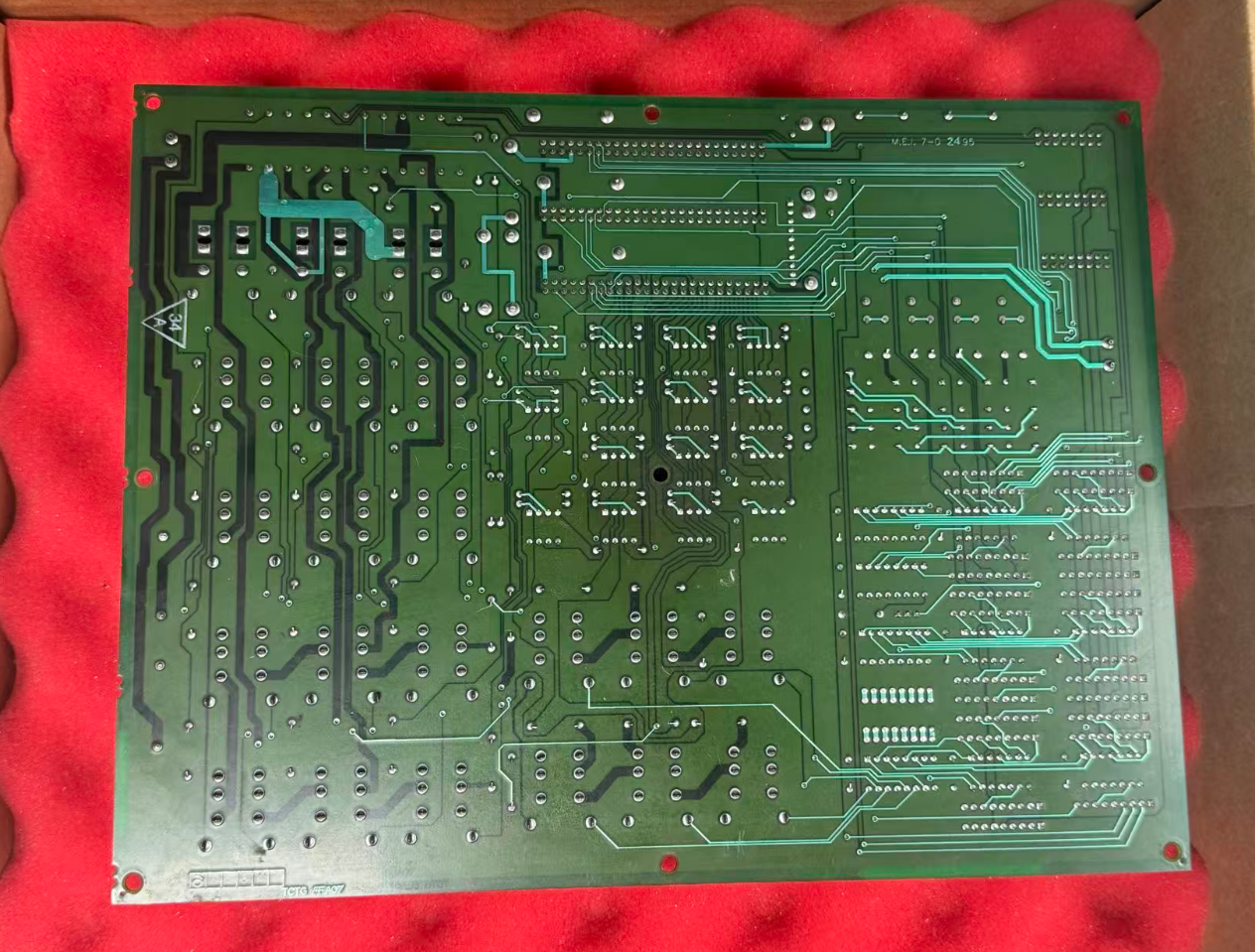

Le DS200TCTGG1A est une carte de déclenchement simplex (abrégée TCTG) installée dans le slot 4 du rack du cœur de contrôle. Elle est responsable de l'exécution physique de la logique d'arrêt d'urgence des turbines à gaz/vapeur, recevant les commandes de déclenchement du processeur de contrôle pour piloter les électrovannes de déclenchement externes via des relais intégrés, coupant l'alimentation en carburant ou en vapeur pour assurer un arrêt sûr de la turbine.

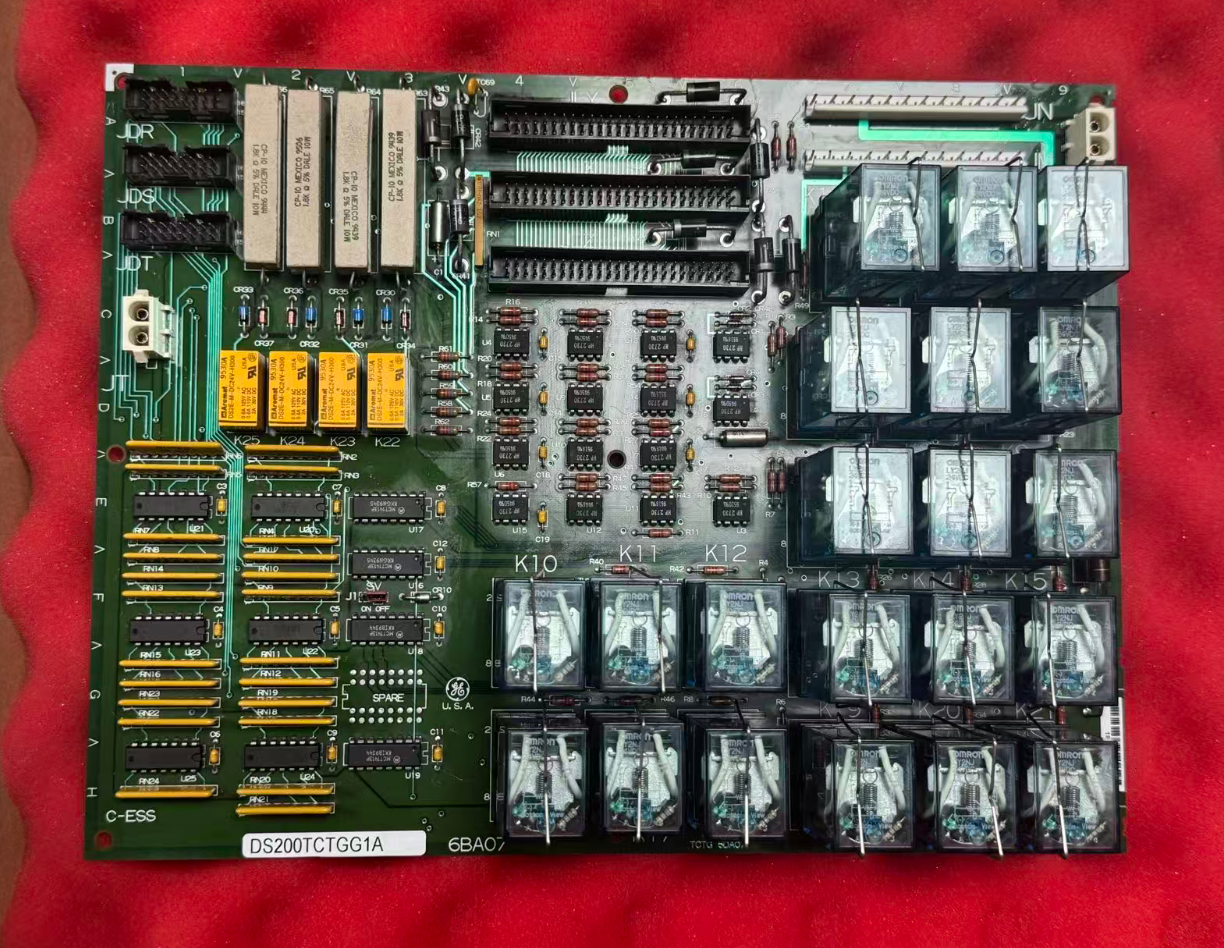

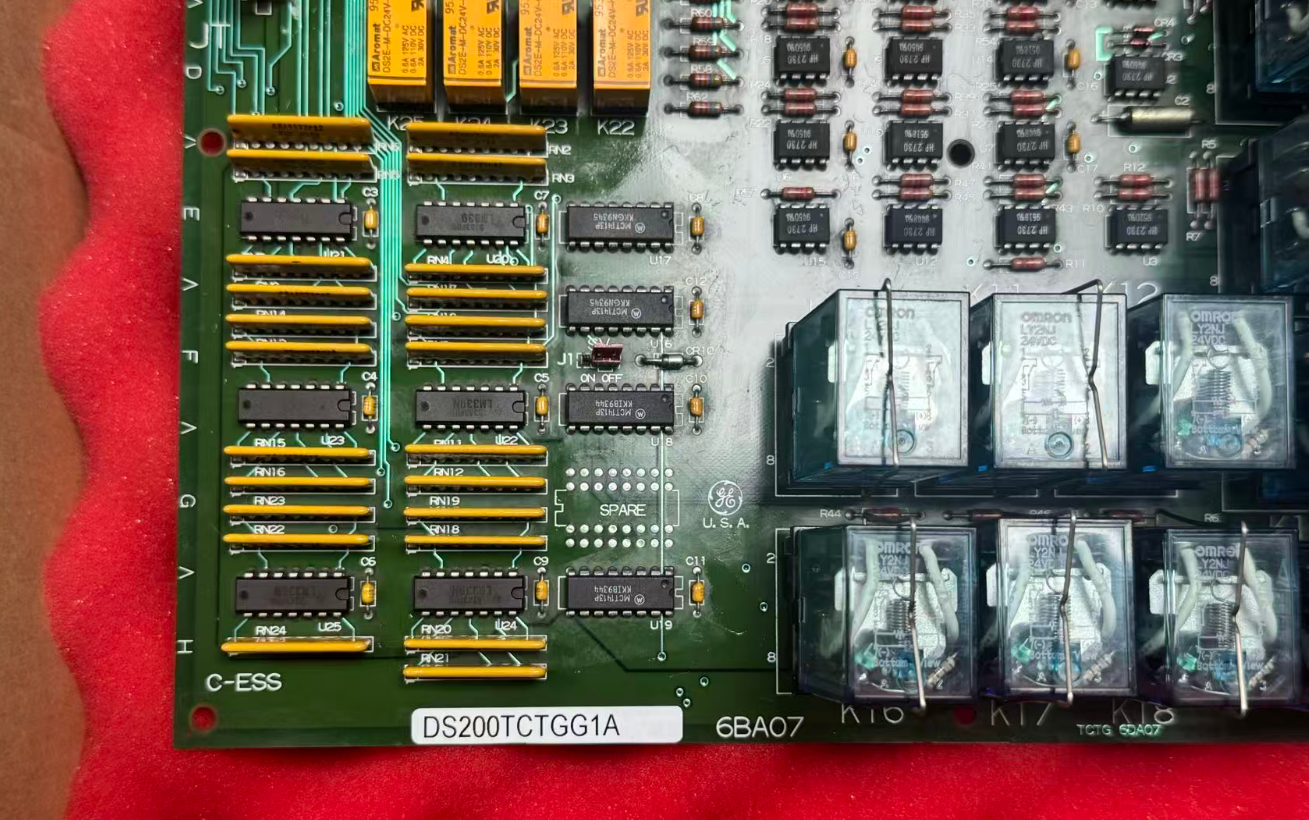

En termes d'architecture matérielle, la carte est équipée de 21 relais électromécaniques enfichables (numérotés K1 à K21), sécurisés par des loquets métalliques pour permettre un remplacement rapide ; elle dispose également de 3 connecteurs 50 broches (JLX, JLY, JLZ) et de 2 connecteurs 12 broches (JN, JM) pour l'entrée et la sortie de signaux. La carte est protégée par un revêtement standard (Normal Coating) et convient aux environnements d'armoires de contrôle industrielles standard.

• 21 relais électromécaniques enfichables (K1-K21) avec loquets métalliques pour un remplacement rapide
• Contacts de relais nominalement à 120 VDC / 125 VDC
• Prend en charge plusieurs signaux de déclenchement avec une configuration simplifiée par cavaliers matériels
• Plage de température de fonctionnement : -30°C à +65°C
• Capacité de remplacement à chaud pour un remplacement direct sur site
• 3 connecteurs 50 broches (JLX, JLY, JLZ) et 2 connecteurs 12 broches (JN, JM)
• Protection par revêtement standard pour les environnements d'armoires de contrôle industrielles

Dans les chaînes de protection de déclenchement du système Mark V, le DS200TCTGG1A fonctionne avec des cartes complémentaires :

• Carte DS200TCQA : Fournit des signaux de déclenchement PTR et des commandes de synchronisation
• Carte DS200TCEA : Gère les relais de déclenchement d'urgence et la logique d'action d'urgence au niveau du cœur
• Série DS200TBRG : Reçoit les signaux de commande et s'interface avec les relais de déclenchement externes de haute puissance
• Carte DS200PTBA : Fournit des signaux de barre omnibus et de générateur pour les relais de synchronisation

Un système de contrôle de turbine à gaz naturel en Arabie Saoudite a connu une défaillance de la carte TCTG. Le client l'a remplacée par une carte DS200TCTGG1AFF, achevant l'installation et restaurant l'opération en moins de 30 minutes, démontrant la capacité de remplacement plug-and-play de la carte.

Quelles fonctions de déclenchement cette carte prend-elle en charge ?
La carte traite les signaux liés au déclenchement, y compris l'arrêt d'urgence, le surrégime, la détection de flamme et la basse pression d'huile de lubrification, exécutés via des circuits de relais de déclenchement intégrés.

Quelle est la plage de température de fonctionnement ?
La plage de température de fonctionnement est de -30°C à +65°C, adaptée aux environnements d'armoires de contrôle industrielles standard.

Quelle est la période de garantie ?
La période de garantie standard pour les produits d'origine est de 12 mois.
