Carte d'extension de terminaison de protection GE Mark V DS200TCEBG1B

La DS200TCEBG1B est une carte d'extension de terminaison de protection qui appartient à la série DS200 et est principalement déployée dans la zone de protection P1 du système Mark V. La carte sert de hub central pour l'interface et le conditionnement des signaux au sein du système.

Elle est responsable de la mise à l'échelle et du conditionnement des signaux PT (transformateur de potentiel) et CT (transformateur de courant) provenant des générateurs de terrain, des tensions de barre omnibus et des courants de ligne, et de la transmission des signaux traités à la carte TCCB pour utilisation. Dans le même temps, elle fonctionne en conjonction avec la carte de protection contre la surchauffe TCEA, le module de déclenchement TC2000 et les borniers pour former une chaîne de protection complète.

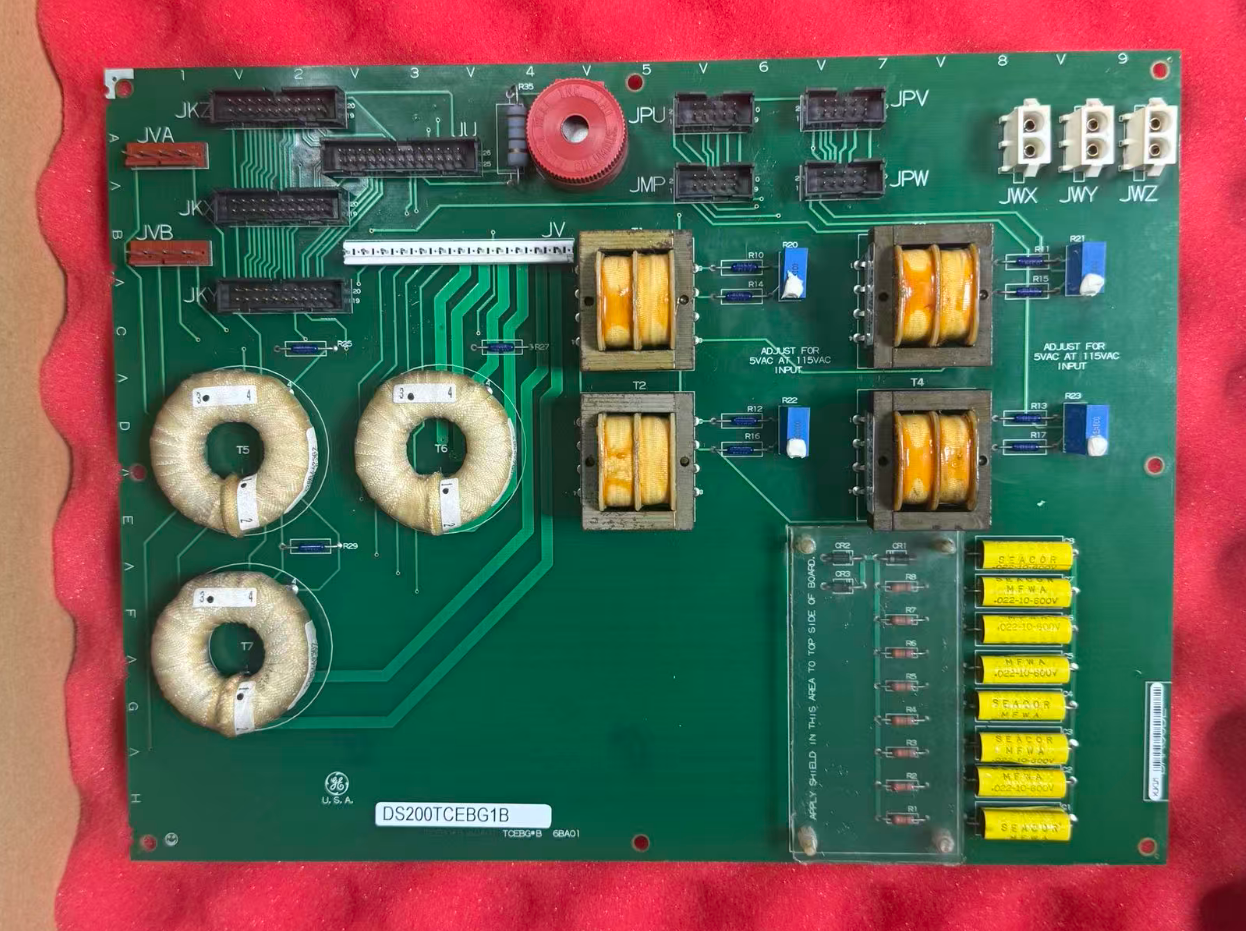

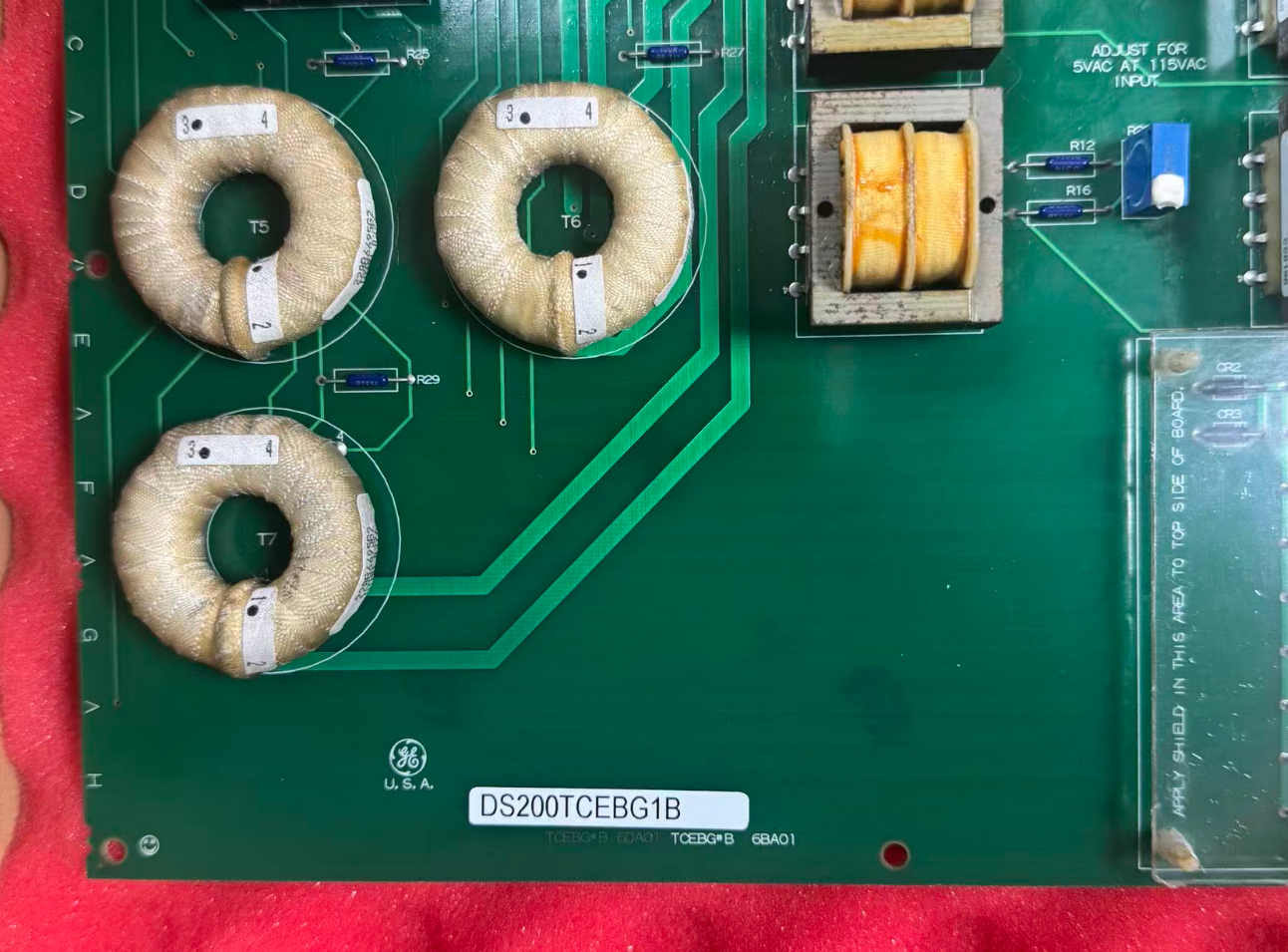

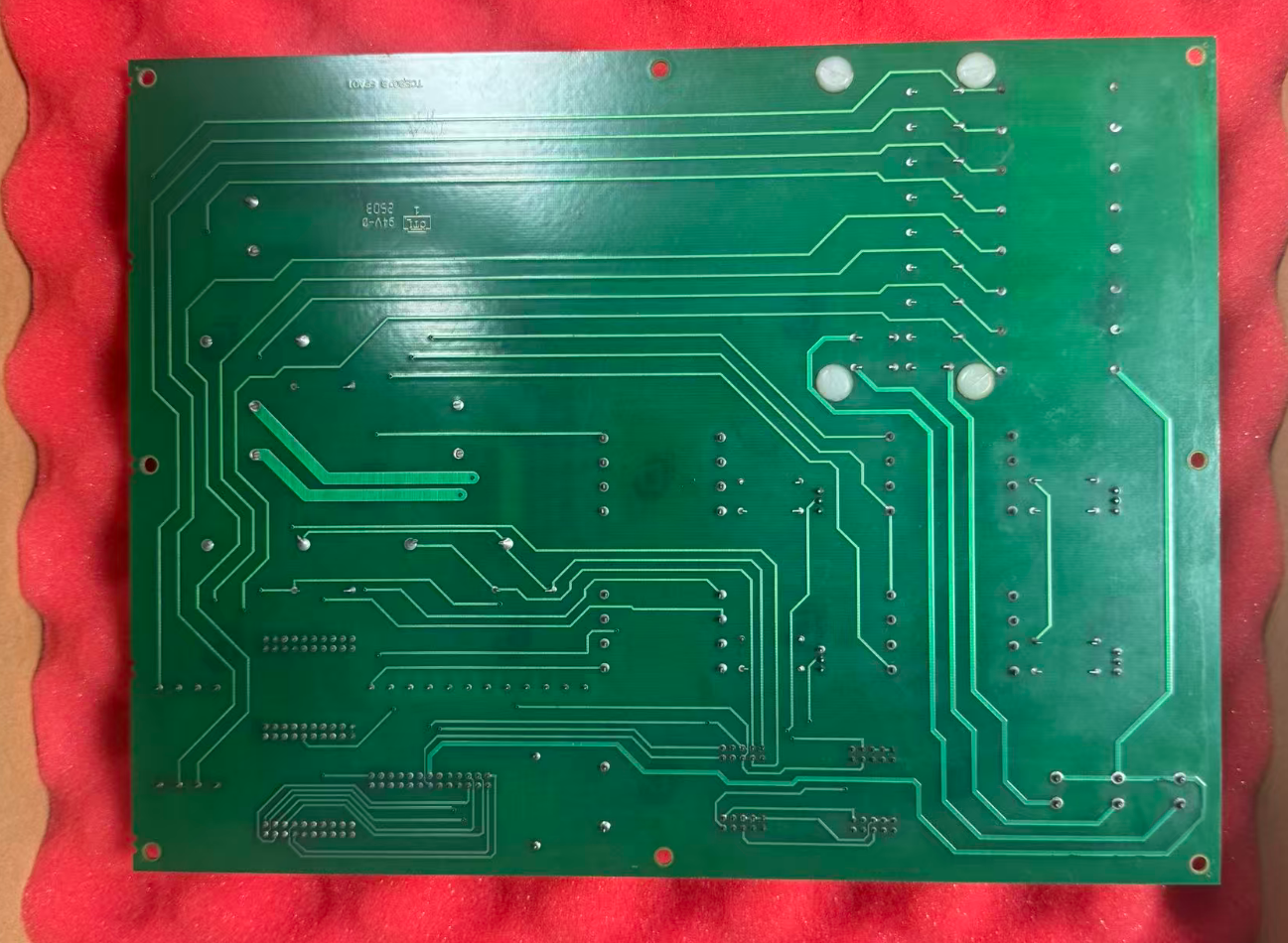

En termes d'apparence et de disposition matérielle, cette carte est équipée de 3 connecteurs de baie (pour l'alimentation et le bus système), de 4 transformateurs de signal (servant de canaux d'isolation), d'un connecteur 26 broches (principalement utilisé pour recevoir les signaux de base), de 4 connecteurs 10 broches et de 3 connecteurs 20 broches (pour la connexion des terminaux d'E/S).

• Capacités d'isolation de signal et d'extension de protection : Quatre transformateurs de signal intégrés fournissent une isolation électrique, suppriment les transitoires de terrain et fournissent des signaux propres au contrôleur principal.
• Fonctions de protection multiples : L'isolation de signal intégrée, la conversion de niveau, l'extension du circuit de protection et les terminaux de câblage dur fonctionnent avec le système Mark V pour implémenter la protection contre la surchauffe et la logique de déclenchement.
• Capacités de diagnostic embarquées limitées : Les capacités d'auto-diagnostic sont limitées ; cependant, des rapports d'avertissement, d'erreur et de déclenchement peuvent être générés à l'aide de l'outil de diagnostic de variateur et téléchargés via le port série pour analyse.
• Compatibilité approfondie avec le système Mark V : La correspondance des signaux est personnalisée pour le système de protection P1 Mark V, avec une mise en forme d'impulsion et une conversion de niveau optimisées, garantissant la compatibilité avec toute la gamme de modules TCEA/TC2000.

• La carte doit être installée dans le slot 1 du rack d'extension.
• Prend en charge la mise en cascade jusqu'à 7 racks d'extension, avec une longueur de câble maximale de 50 pieds (15 mètres).
• Aucune configuration de commutateur DIP n'est requise ; la configuration est entièrement basée sur le logiciel. Après le remplacement, assurez-vous de vérifier la configuration de la topologie du rack dans le logiciel de programmation.
• Prend en charge la fonction "Maintenir le dernier état", qui verrouille l'état du module de sortie lorsque la communication avec le CPU est interrompue, empêchant ainsi tout mouvement involontaire de l'actionneur.

Le système Mark V d'une turbine à gaz 9E dans une certaine centrale électrique utilise la DS200TCEBG1B dans la zone de protection P1 pour isoler et mettre à l'échelle les signaux PT/CT. En conjonction avec la carte de surchauffe TCEA et le module de déclenchement TC2000, elle assure un fonctionnement de protection fiable pendant les phases d'allumage, de préchauffage, d'accélération et de connexion au réseau, réduisant ainsi les déclenchements intempestifs.
