Le produit doit être présenté sous forme d'un certificat de conformité.

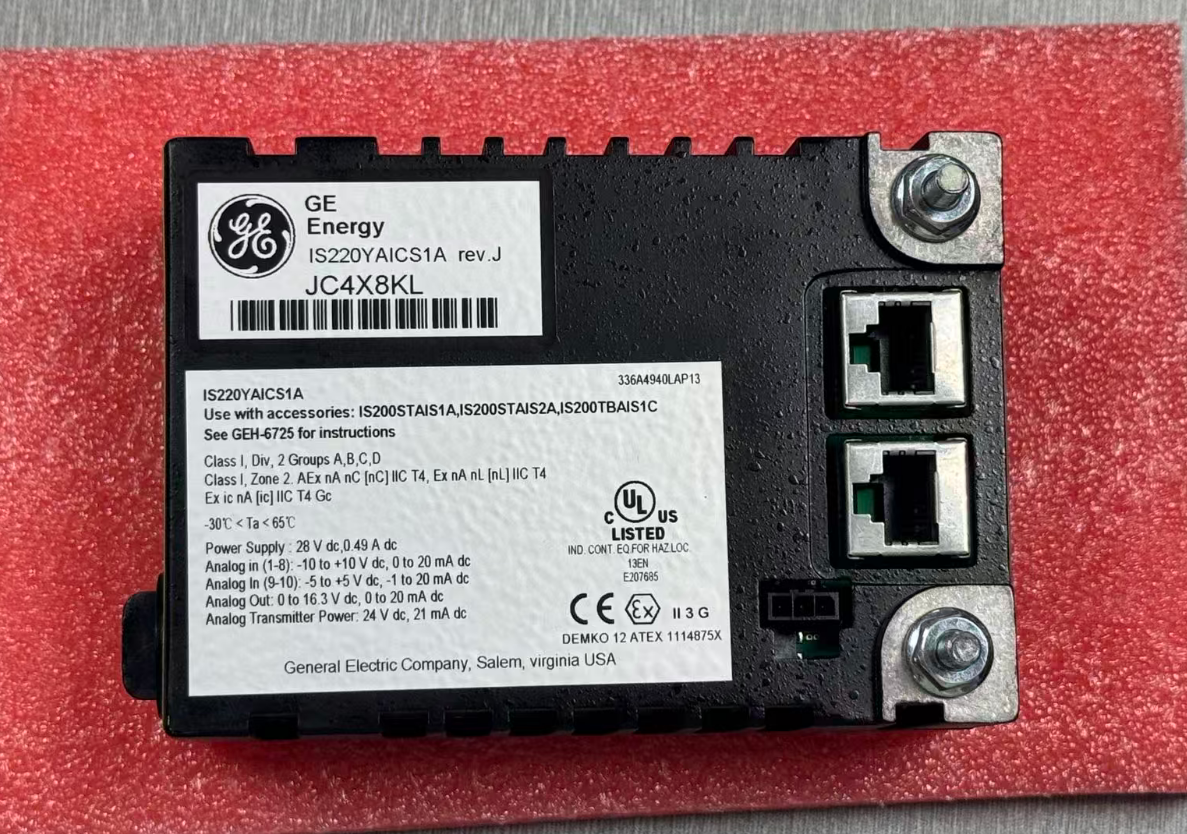

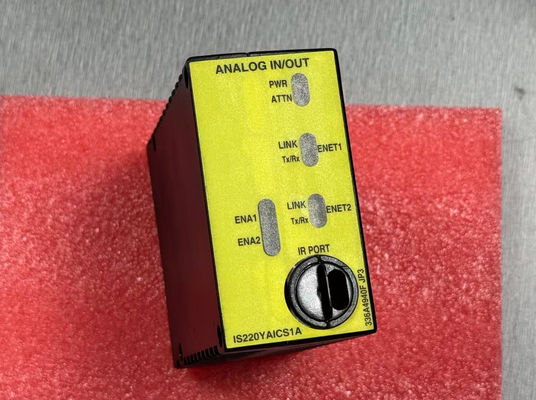

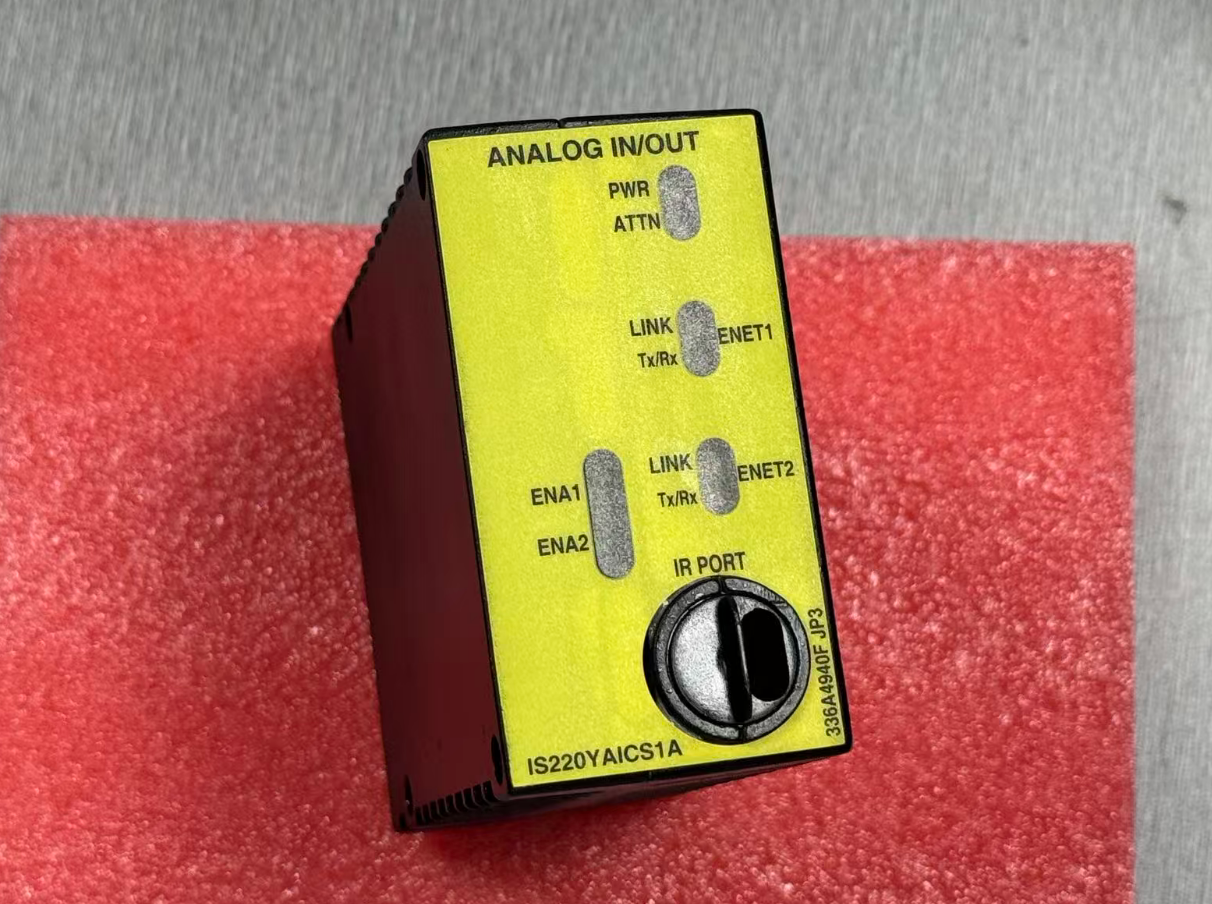

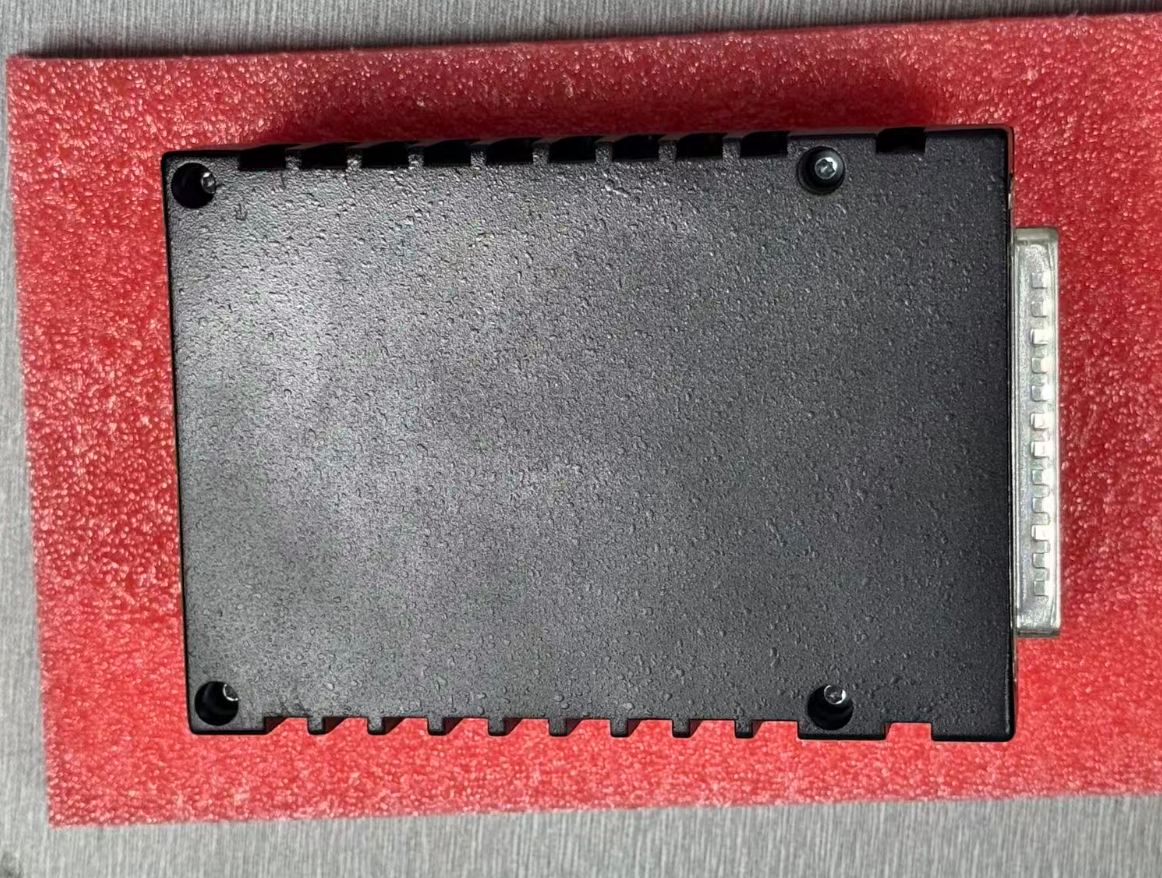

L'IS220YAICS1A sert d'interface électrique entre le réseau Ethernet E/S et la carte terminale analogique,effectuant une conversion bidirectionnelle des signaux des capteurs de champ et des commandes du système de commande. Conçu spécifiquement pour les applications d'automatisation industrielle nécessitant un traitement analogique du signal de haute intégrité et une certification de niveau d'intégrité de sécurité (SIL),il est largement utilisé dans des domaines critiques pour la sécurité tels que les turbines à gaz, les turbines à vapeur, les industries pétrolières et gazières et les industries de transformation.

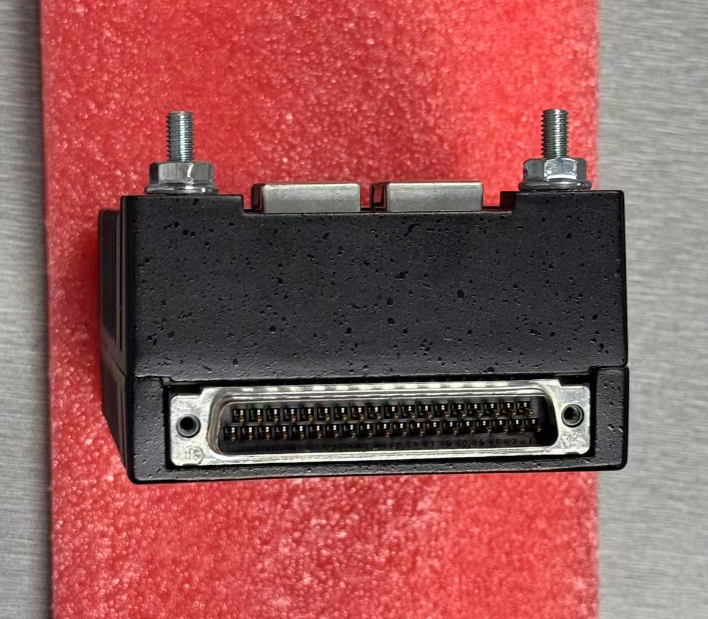

Ce module est installé sur une carte terminale analogique compatible (telle que la série TBAIH1C ou STAI). Il numérise les signaux analogiques des émetteurs de champ et les transmet au contrôleur,tout en convertissant simultanément les commandes de commande numérique en courants de sortie analogiques pour entraîner les actionneurs de champ.

Le module utilise une architecture à double noyau, composée d'une carte de processeur à usage général et d'une carte d'acquisition dédiée.Les signaux d'entrée passent d'abord par un filtre passif à faible débit avec une fréquence de coupure de 75.15 Hz pour réduire le bruit, puis sont numérisés avec une grande précision via un convertisseur analogique-numérique (ADC) de 16 bits combiné à un multiplexeur analogique et à des circuits de sélection de gain/scaling à plusieurs étapes.

• Certification de sécurité SIL 3: A passé l'évaluation IEC 61508 d'exida, obtenant ainsi la certification SIL 3 dans une configuration HFT=1 (triple redondance).
• Processus de signal de haute précision: équipé d'un convertisseur d'entrée ADC de 16 bits et d'un convertisseur de sortie de 14 bits, avec une précision d'entrée de ±0,1% de l'échelle complète.
• Une configuration multicanal flexible: prend en charge 10 entrées analogiques (±5 V, ±10 V, 4-20 mA) et 2 sorties analogiques (0-20 mA);les 8 premières entrées peuvent être configurées de manière flexible pour les modes d'entrée de tension ±5 V ou ±10 V.
• Prise en charge de l'architecture redondante: prend en charge les configurations triple-redondantes simplex et TMR avec basculement automatique en cas de panne.
• Capacité d'échange à chaud: prend en charge l'échange à chaud pendant que le système est allumé; le remplacement du module ne nécessite pas d'arrêter l'alimentation du système.
• Plage de température de fonctionnement: -40°C à +70°C.
• La tension d'isolation du signal: ≥ 2500 V CA.
• Immunité contre les surtensions: ±2 kV, adapté aux environnements industriels extrêmes.

Pour les nouveaux projets de systèmes de contrôle de la sécurité Mark VIeS, nous recommandons la configuration suivante:

Cette configuration a été validée dans plusieurs projets de centrales à cycle combiné à turbine à gaz à grande échelle, avec des exigences de conception de fiabilité et de sécurité du système.
