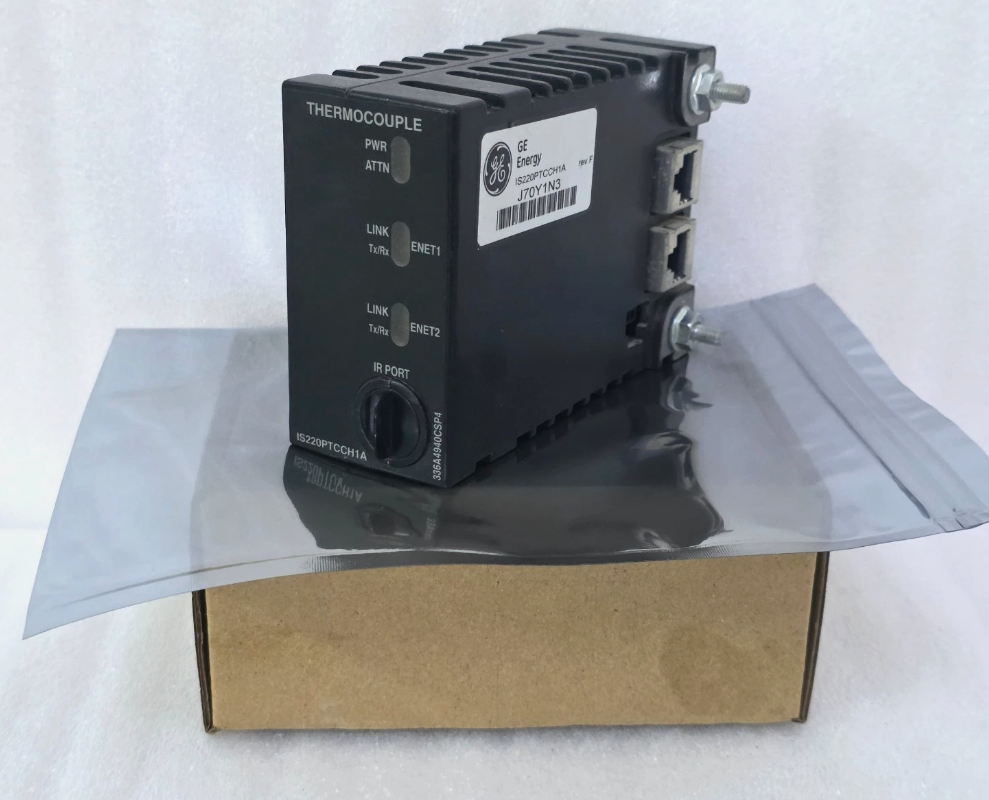

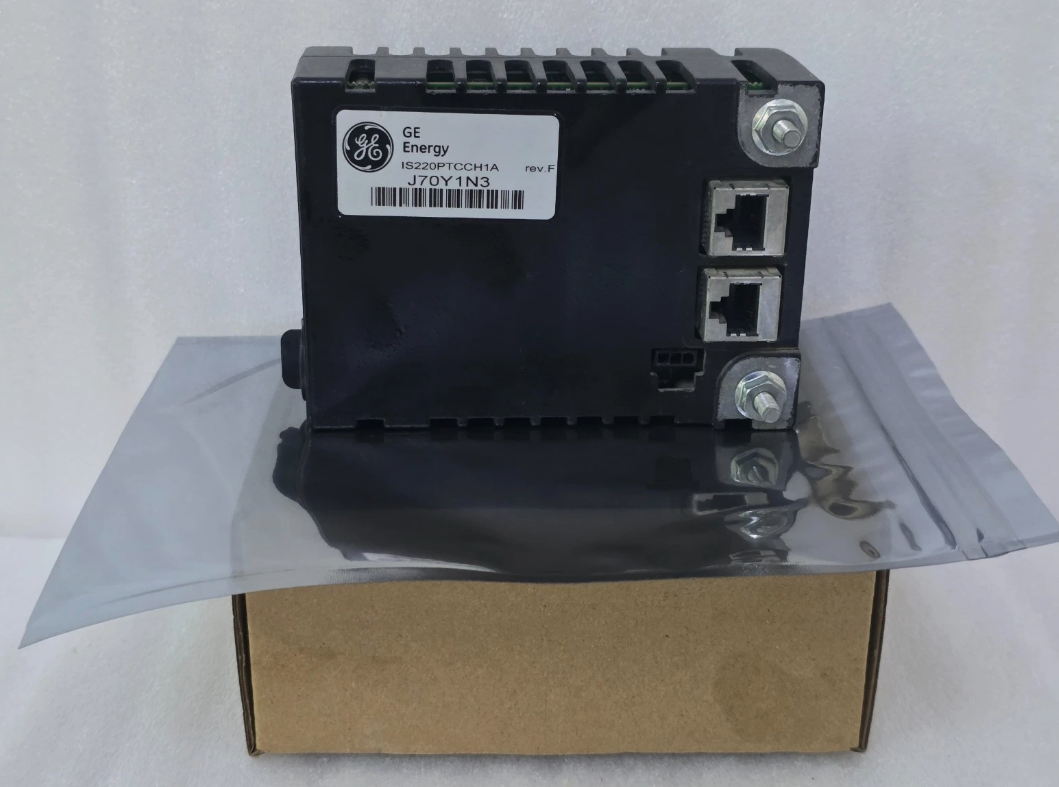

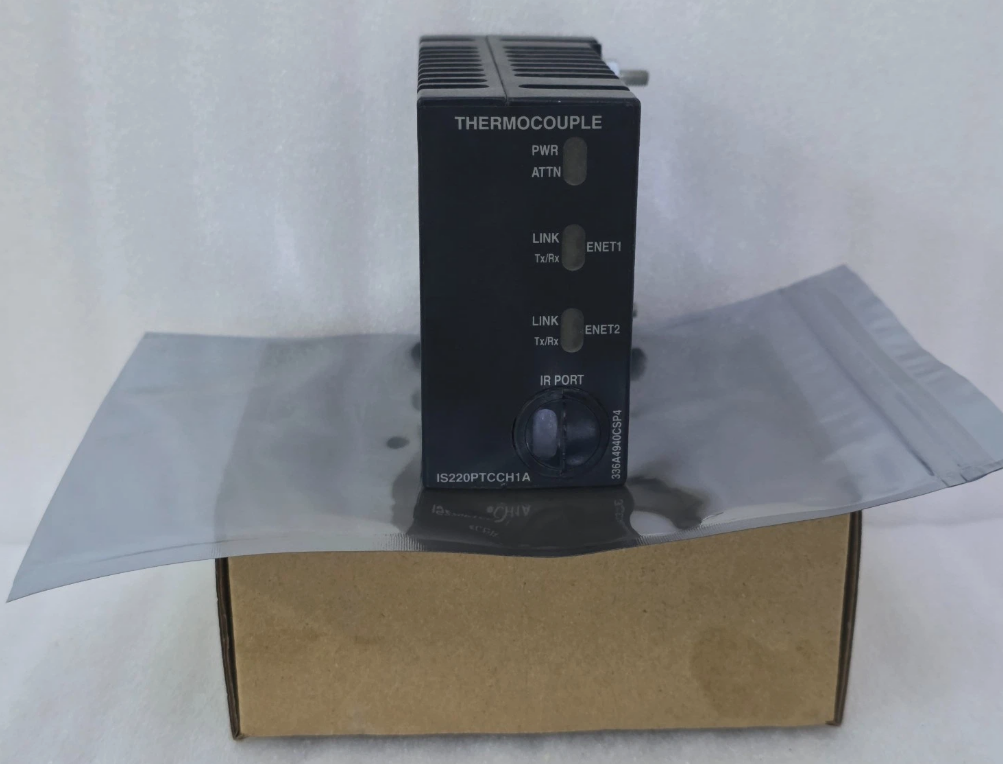

IS220PTCCH1A GE Mark VIe

  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
  • IS220PTCCH1A GE Mark VIe
Lieu d'origine USA
Nom de marque GE
Certification Certificate of Origin
Numéro de modèle IS220PTCCH1A
Document GE-Mark-VIe-VIeS.pdf
Quantité de commande min 1 pièce
Prix $5000
Détails d'emballage Emballage en boîte d'origine
Délai de livraison 5-7 jours
Conditions de paiement T/T
Capacité d'approvisionnement 1-99 pièces / 3-5 jours
Détails sur le produit
Numéro de module IS220PTCCH1A Marque GE
Catalogue Marc VIe Prix ​​de vente 5 000 $
Condition En stock Origine USA
Délai de mise en œuvre 3-5 jours ouvrables Garantie 1 an
Poids 1KG
Mettre en évidence

Module d'entrée thermocouple convertisseur A/D 16 bits

,

Module GE Mark VIe Ethernet redondant à double canal

,

Reconnaissance automatique du capteur Module de signal de température
Laisser un message
Description de produit
Le produit doit être présenté à l'essai.

L'IS220PTCCH1A est un module d'entrée thermocouple spécialement conçu pour l'acquisition de signaux de température dans les systèmes de commande des turbines à gaz et des turbines à vapeur.Ce module convertit les faibles signaux de tension au niveau des millivolts générés par les capteurs de thermocouple en données de température numériques de haute précision, qui est ensuite transmis en temps réel au contrôleur via des canaux Ethernet doubles.

La carte utilise une architecture intégrée "processeur board + acquisition board", avec une carte de processeur BPPx intégrée et une carte d'acquisition de thermocouple dédiée.Le module est logé dans un boîtier métallique compact et comprend une compensation de jonction à froid intégrée, reconnaissance automatique des capteurs et capacités de stockage EEPROM.

Fonctionnant à la couche d'E/S distribuée Mark VIe, le module communique avec les processeurs de base via Ethernet redondant à double canal, assurant une grande fiabilité dans la transmission des données de température.Sa logique de conception centrale est centrée sur l'amplification faible du signal et la compensation de la jonction à froid, incorporant un convertisseur A/D de 16 bits de haute précision et un multiplexeur différentiel pour capturer avec précision les changements de tension minimes des thermocouples.

Principales caractéristiques
  • Prend en charge trois modes de configuration de redondance: simplex, duplex et TMR
  • Détecte les circuits ouverts, les connexions inversées et les courts-circuits dans les 2 ms
  • La reconnaissance automatique des capteurs réduit la complexité de la mise en service
  • Les LED du panneau avant et le port de diagnostic infrarouge offrent des capacités de diagnostic local à plusieurs niveaux
  • Effectue une compensation précise de la jonction à froid
  • Prend en charge l'identification automatique du type et de la polarité du thermocouple
  • Le taux d'échantillonnage indépendant de 100 Hz par canal capte les changements soudains de température dans un délai de 10 ms.
Spécifications du produit
Nom de marque Général Electric
Modèle Le produit doit être présenté sous forme d'une couche d'étiquette.
Catalogue Marque VIe
Poids brut 22 livres / 35 oz / 1 kg
Taille de l'emballage 16cm x 16cm x 12cm
Pays d'origine États-Unis
Code du SH 8537101190
Temps de réalisation En stock
Port de navigation Xiamen
Paiement T/T
Prix de vente 5 000 $
Garantie 12 mois
Temps de réalisation 3 à 5 jours ouvrables
Partenaires de messagerie DHL, UPS, TNT, FedEx et EMS
Étude de cas d'application

Au centre de puissance d'un grand complexe chimique au charbon dans le nord-ouest de la Chine,le projet a nécessité une intégration approfondie du système de contrôle Mark VIe pour la turbine à gaz GE 9E avec le système Experion DCS à l'échelle de l'usine pour permettre une surveillance centralisée et une optimisation de la charge.

Dans ce projet, l'IS220PTCCH1A est responsable de l'acquisition de paramètres clés tels que la température des gaz d'échappement et la température du roulement.Sa liaison TCP/IP Modbus stable assure la transmission en temps réel des données de température au système DCS, résolvant ainsi le goulot d'étranglement de communication entre la turbine à gaz et le DCS.

Configuration et compatibilité
Modules compatibles Description de la fonction
Le nombre d'heures de travail est le suivant: Bloc terminal thermocouple (configuration TMR); fournit 12 canaux d'entrées TMR redondantes lorsqu'il est utilisé avec le IS220PTCCH1A
Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2. Bloc de bornes simplex, spécialement conçu pour l'IS220PTCCH1A, avec bornes codées par couleur pour un câblage facile du thermocouple et une protection contre les surtensions intégrées
Le produit doit être présenté à l'hôpital. Module mis à niveau, disponible en remplacement ou en option de mise à niveau pour l'IS220PTCCH1A
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: Module d'entrée RDT, pour les applications nécessitant la détection de la température de résistance
Le nombre total d'émissions de dioxyde de carbone carte de contrôle principale, qui, avec l'IS220PTCCH1A, forme une architecture de contrôle complète de la marque VIe
Le nombre d'émissions de CO2 est déterminé par la méthode suivante: Module de protection qui, lorsqu'il est utilisé avec l'IS220PTCCH1A, met en œuvre une logique de protection liée à la température
Questions fréquemment posées
Combien de canaux d'entrée de thermocouple le IS220PTCCH1A supporte-t-il?
En configuration simple, le module fournit 12 canaux d'entrée de thermocouple indépendants.Dans la configuration TMR (avec le bloc terminal TBTCH1B), il fournit 12 canaux.
Quels types de thermocouples ce module prend en charge?
L'IS220PTCCH1A prend en charge divers types de thermocouple standard, y compris J, K, T, E, R, S, B et N, ainsi que des entrées de signal millivolt allant de -8 mV à +45 mV.
Quelle est la précision de mesure du module?
Le module utilise un convertisseur A/D de 16 bits avec une erreur de cohérence de ±0,25°F (environ ±0,14°C) et une résolution de 0,1°C. La précision de compensation de la jonction à froid est de ±0,5°C.
Quelle est la période de garantie de ce module?
En règle générale, la période de garantie des produits originaux est de 12 mois.
IS220PTCCH1A GE Mark VIe thermocouple input module
