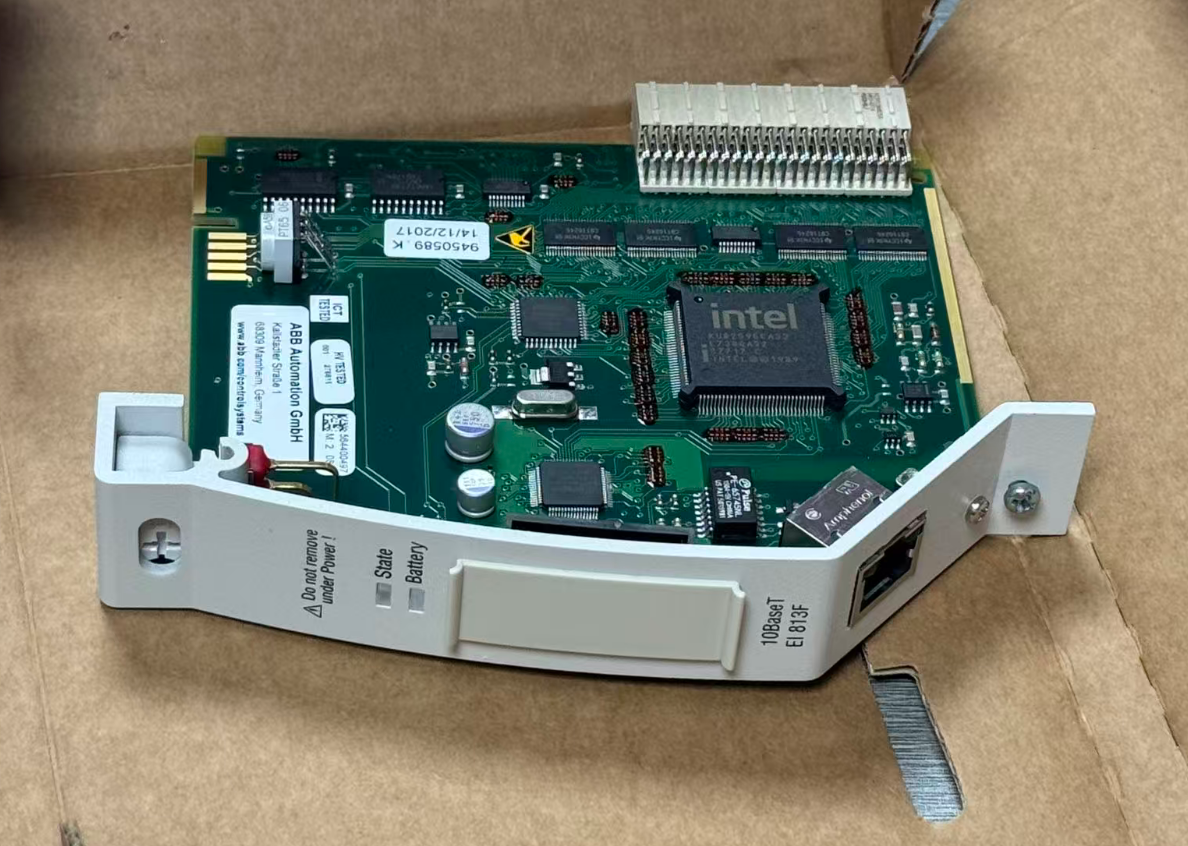

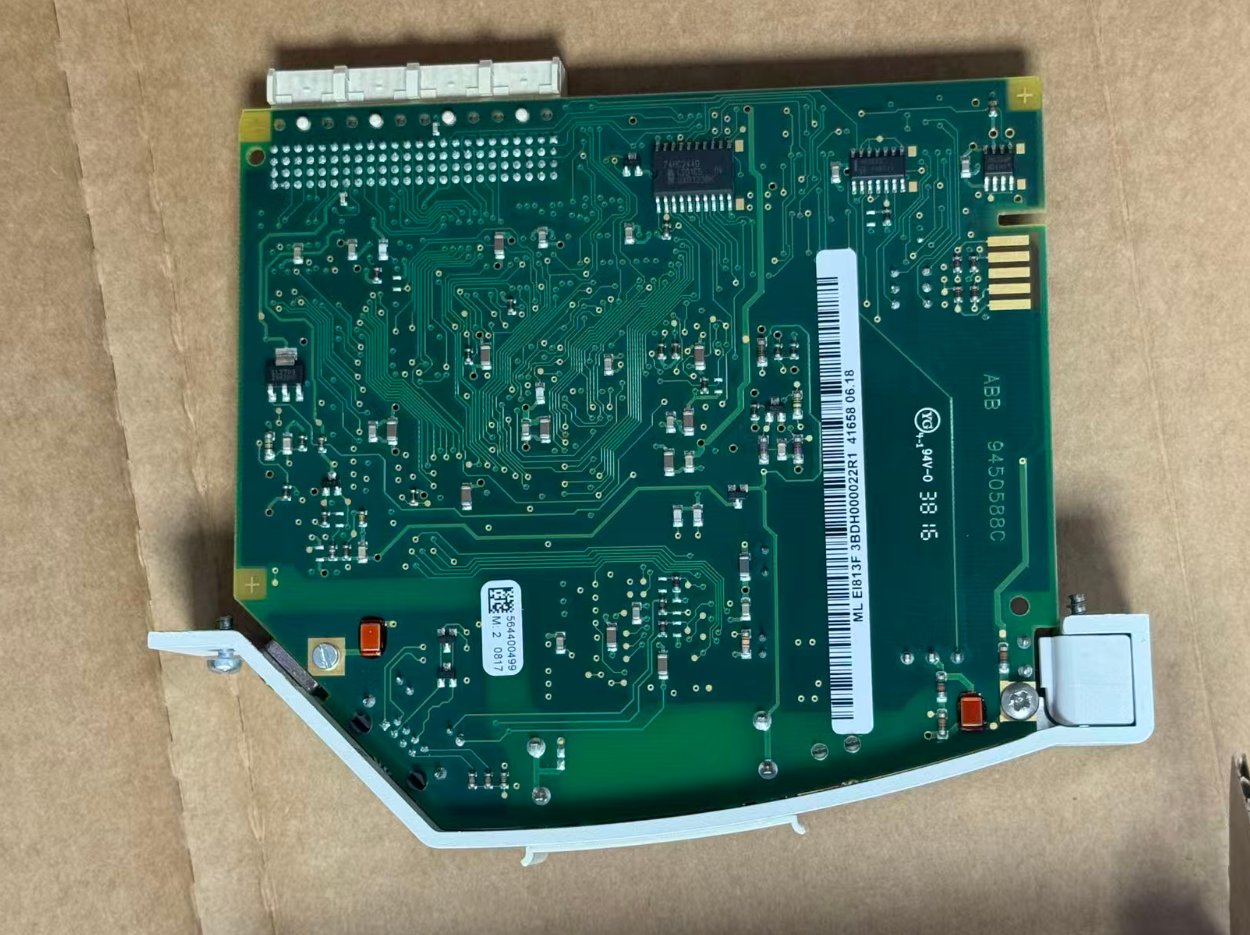

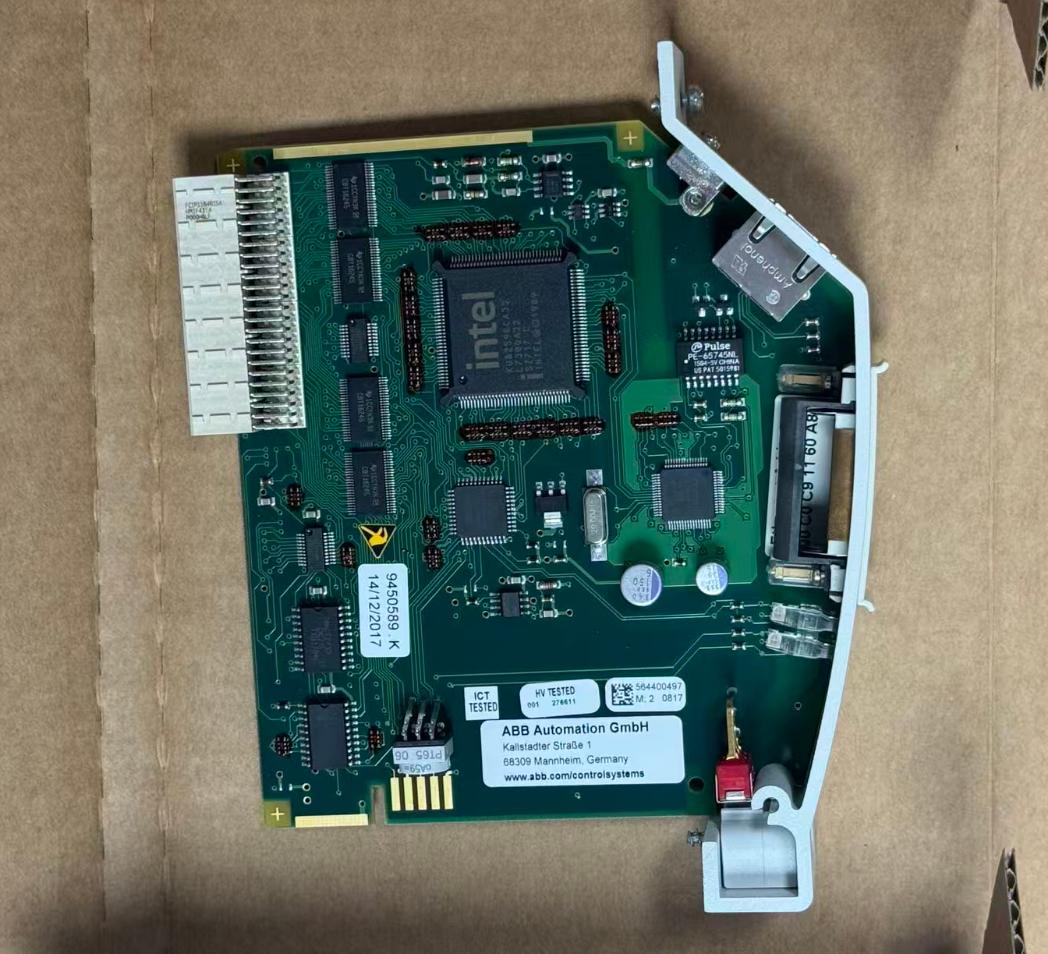

Le EI813F est un module Ethernet conçu spécifiquement pour le contrôleur ABB Freelance AC 800F. Il établit un lien de communication réseau entre le contrôleur et les stations opérateurs, les stations d'ingénierie ou les appareils tiers. Il est inséré dans un slot de rack AC 800F et communique avec le module processeur PM 802F ou PM 803F via le bus du fond de panier.

La fonction principale du module est de faciliter l'échange de données entre le contrôleur et le bus système. Le contrôleur LAN interne prétraite les données pour la transmission et la réception conformément aux normes Ethernet et se synchronise avec le processeur principal via des signaux de contrôle DMA et des signaux d'interruption, réduisant ainsi considérablement la charge de travail du processeur principal.

• Norme réseau : 10BaseT (IEEE 802.3)
• Débit de données : 10 Mbit/s
• Interface : RJ45 (blindée)
• Support de connexion : Câble à paires torsadées
• Processeurs compatibles : PM 802F / PM 803F
• Exigences logicielles : Freelance V7.1 SP2a ou ultérieur
• Alimentation : 24 V CC depuis le fond de panier du rack
• Température de fonctionnement : -20°C à +60°C

Dans un projet de modernisation d'usine, il est nécessaire d'intégrer les données entre le système de contrôle Freelance AC 800F existant et le système PCS 7 nouvellement déployé (AS 417-4). La solution utilise le module EI813F pour connecter le contrôleur AC 800F à l'Ethernet industriel et permet l'échange de données entre les deux systèmes en configurant une connexion UDP.

Du côté Freelance, le module de communication EI813F et les blocs fonctionnels d'émission/réception ont été configurés, tandis que du côté PCS 7, les blocs fonctionnels FC50 "AG_LSEND" et FC60 "AG_LRCV" ont été appelés. Cette solution a permis l'interopérabilité des données entre des systèmes de contrôle inter-fournisseurs tout en conservant l'infrastructure d'équipement existante, économisant ainsi les coûts et le temps associés à un remplacement complet du système.

• Le EI813F nécessite-t-il une alimentation séparée ?
  Non. Le module est alimenté par le fond de panier du rack AC 800F (24 V CC) et ne nécessite pas d'alimentation externe.
• Quels protocoles de communication le module prend-il en charge ?
  Il prend en charge TCP/IP, UDP et Modbus/TCP. Certaines documentations mentionnent la prise en charge de Profinet, mais cela doit être confirmé en fonction de la version du firmware et de la configuration du système.
• Le module a-t-il sa propre batterie ?
  Non. Le EI813F ne contient pas de batterie. La fonction de sauvegarde de la mémoire principale par batterie est prise en charge par la batterie du côté PM 802F/PM 803F ; vous devez vérifier périodiquement l'état de la LED BATT du module PM.
