Carte d'interface d'application GE Mark VI avec revêtement de circuit imprimé sans matériel personnalisable et compatibilité multi-versions

  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
  • IS200ATBAG1B GE Mark VI
Lieu d'origine USA
Nom de marque GE
Certification Certificate of Origin
Numéro de modèle Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Document GE Mark VI.pdf
Quantité de commande min 1 pièce
Prix $1500
Détails d'emballage Emballage en boîte d'origine
Délai de livraison 5-7 jours
Conditions de paiement T/T
Capacité d'approvisionnement 1-99 pièces / 3-5 jours
Détails sur le produit
Marque GE Numéro de module Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Catalogue Mark VI Prix ​​de vente 1500 $
Condition En stock Origine USA
Délai de mise en œuvre 3-5 jours ouvrables Garantie 1 an
Poids 1KG
Mettre en évidence

Pas de bornier matériel personnalisable

,

Processus de revêtement de PCB Carte GE Mark VI

,

Carte à bornes d'E/S d'application de compatibilité multi-version
Laisser un message
Description de produit
IS200ATBAG1B GE Mark VI
Présentation du produit

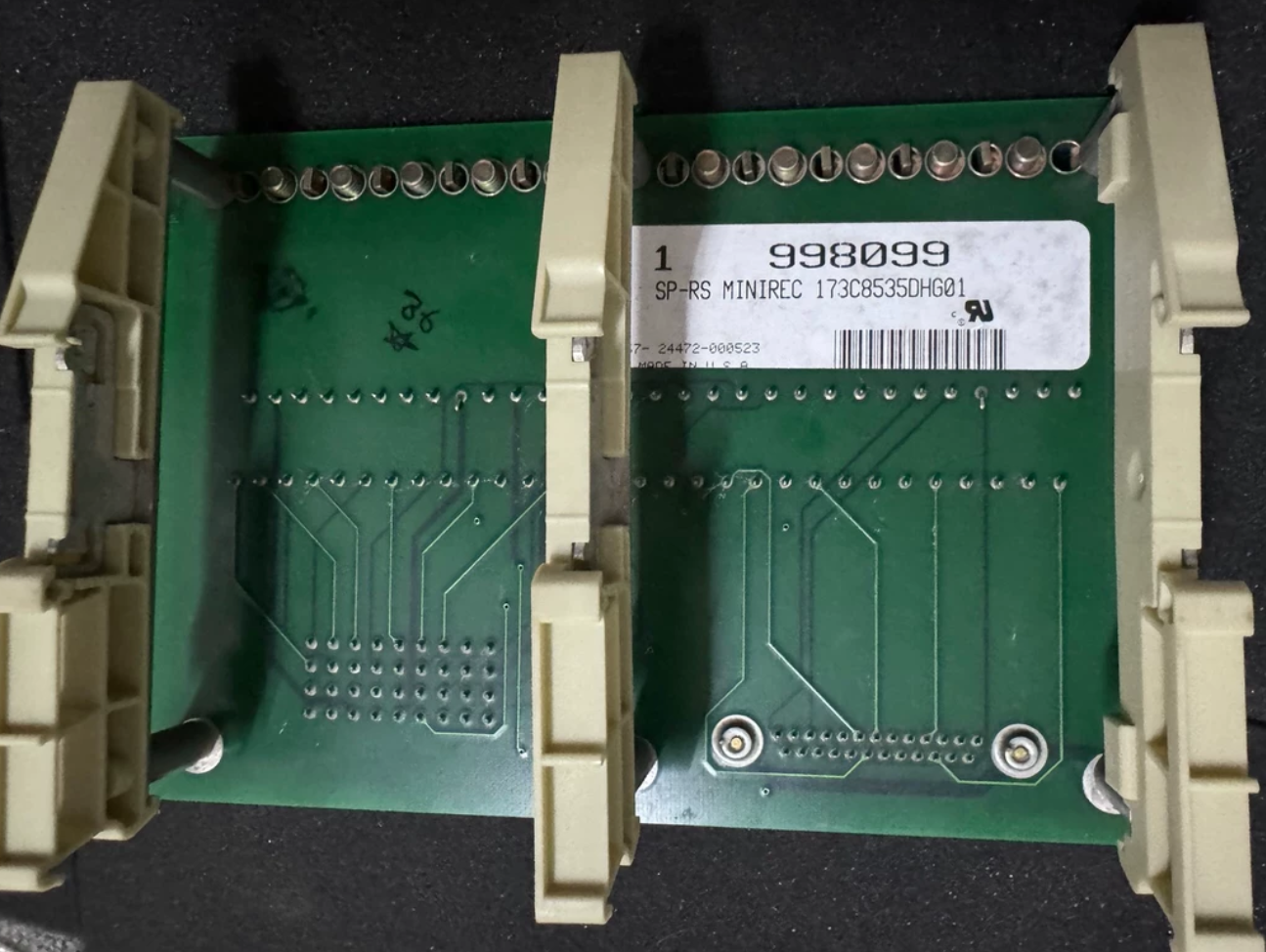

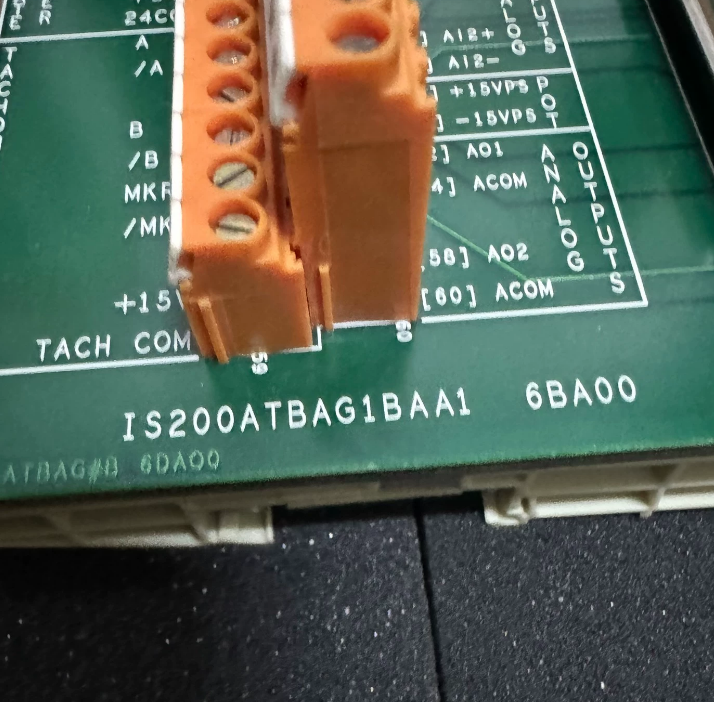

L'IS200ATBAG1B est une carte d'interface d'E/S d'application avec le numéro de pièce GE 173C8535DHG01 et l'abréviation fonctionnelle "ATBA". Elle sert d'interface physique entre les signaux de terrain et le fond de panier du système de contrôle dans les systèmes de contrôle de turbines à gaz, de turbines à vapeur et d'entraînements industriels.

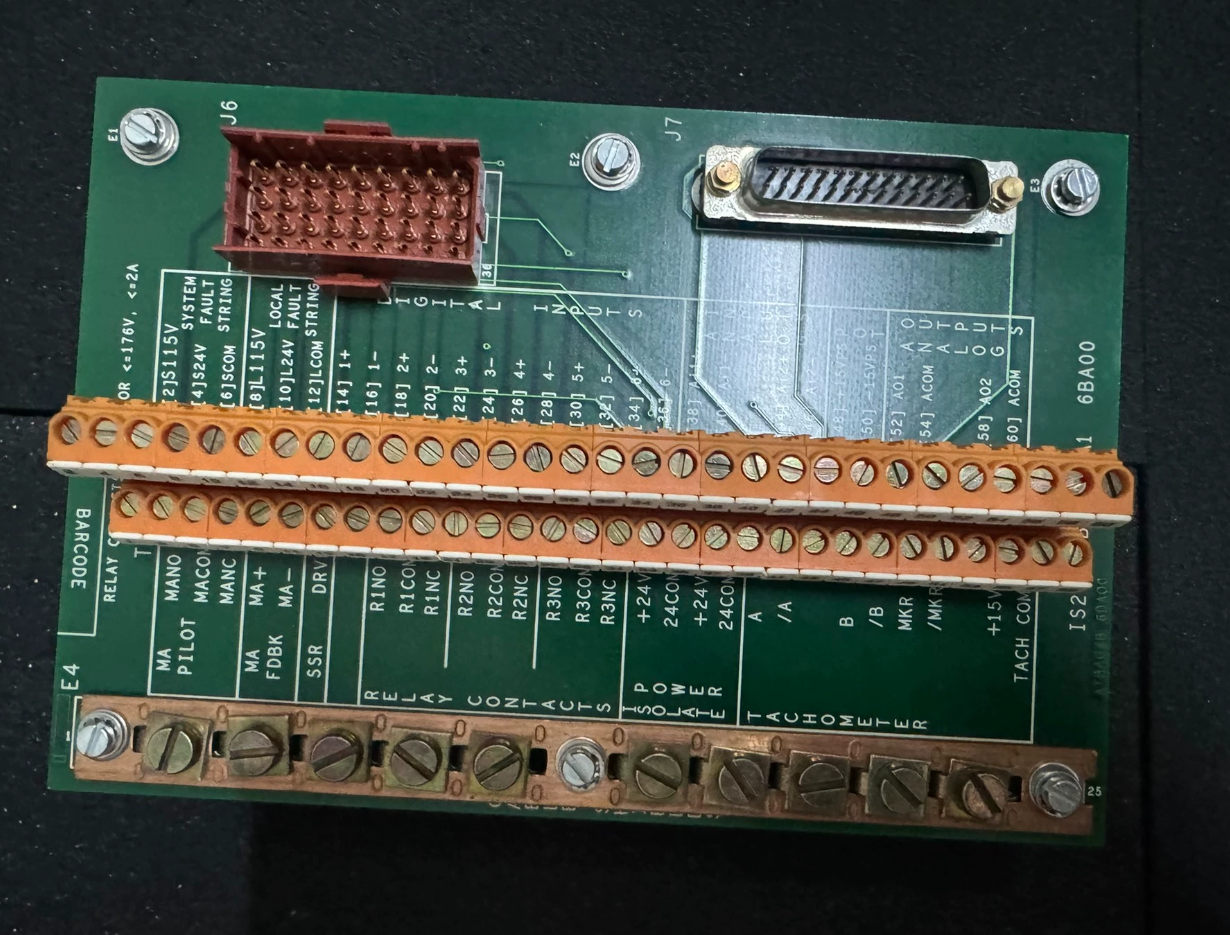

La fonction principale de la carte est de fournir des connexions de bornier centralisées pour tous les signaux des connecteurs J6 et J7 de la carte de fond de panier de l'ensemble de contrôle. La carte ne contient aucun processeur, firmware ou paramètre configurable ; c'est une carte d'interface de terminal purement passive. Tout le câblage est effectué via le bornier fixe de 60 positions de la carte, disposé en deux rangées de 30 positions chacune et étiqueté individuellement par groupe de signaux.

Caractéristiques principales
  • Aucun matériel personnalisable : La carte elle-même n'a pas de matériel personnalisable ni de cavaliers manuellement déplaçables, ce qui réduit le risque d'erreurs sur site.
  • Processus de revêtement du PCB : La version "G1" spécifie un revêtement standard du PCB. Bien que la couverture ne soit pas aussi complète qu'un revêtement conforme, elle offre une couche protectrice globale plus épaisse pour le substrat, le protégeant efficacement de la poussière et de l'humidité sur site.
  • Compatibilité multi-versions : Il existe deux versions différentes (par exemple, G1AA et G1AB), la principale différence étant la réaffectation des broches des connecteurs J6 et J7.
  • Connecteur J6 : Tension maximale de 225 V et courant maximal de 1 A (à l'exclusion de certains relais spécifiques et connecteurs CONA).
  • Connecteur J7 : Tension de 50 V et courant maximal de 1 A.
  • Connecteurs montés sur carte : Les connecteurs standard montés sur la carte sont conçus pour une tension maximale de 176 V et un courant maximal de 1 A.
Spécifications du produit
Nom de la marque General Electric
Modèle IS200ATBAG1B
Catalogue Mark VI
Poids brut/Poids d'expédition 2,2 lb / 35,2 oz / 1 kg
Taille de l'emballage 16 cm x 16 cm x 12 cm
Pays d'origine USA
Code SH 8537101190
Délai de livraison En stock
Port d'expédition Xiamen
Paiement T/T
Prix de vente 1500 $
Garantie 12 mois
Délai de livraison 3-5 jours ouvrables
Partenaires de messagerie DHL, UPS, TNT, FedEx et EMS
Exemple de cas
Dans une certaine centrale à cycle combiné, après des années de modernisation, les tachymètres nouvellement ajoutés, les sorties analogiques et les signaux d'interverrouillage de l'armoire de contrôle GE Mark VI ont tous été acheminés vers l'IS200ATBAG1B, où ils correspondaient un à un avec les broches du fond de panier CABP.

Un matin, une fausse entrée numérique a provoqué un déclenchement ; les techniciens ont mesuré le signal directement sur le bornier et ont rapidement identifié le tag défectueux, évitant ainsi un arrêt prolongé. Cet incident a démontré la valeur de l'IS200ATBAG1B en tant qu'interface centralisée.
Questions fréquemment posées
L'IS200ATBAG1B nécessite-t-il des ajustements ou une configuration par l'utilisateur ?

Non. Cette carte n'a pas de matériel configurable, de cavaliers ou de commutateurs DIP ; elle est plug-and-play et ne nécessite aucun ajustement par l'utilisateur.

Quelles précautions doivent être prises lors de l'installation ou du remplacement de l'IS200ATBAG1B ?

Avant de toucher des circuits, vérifiez qu'il n'y a pas de tensions mortelles sur la surface de la carte et assurez-vous que le système d'entraînement a été complètement mis hors tension. Assurez-vous de marquer les emplacements des bornes de tous les câbles avant de les déconnecter afin qu'ils puissent être reconnectés correctement.

Quelle est la période de garantie de ce module ?

En général, la période de garantie pour les produits d'origine est de 12 mois.

IS200ATBAG1B GE Mark VI Application I/O Terminal Board
