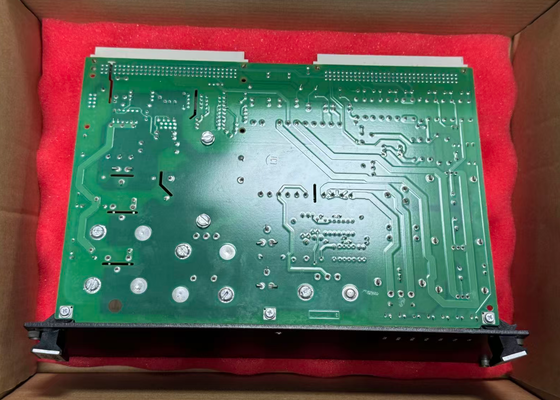

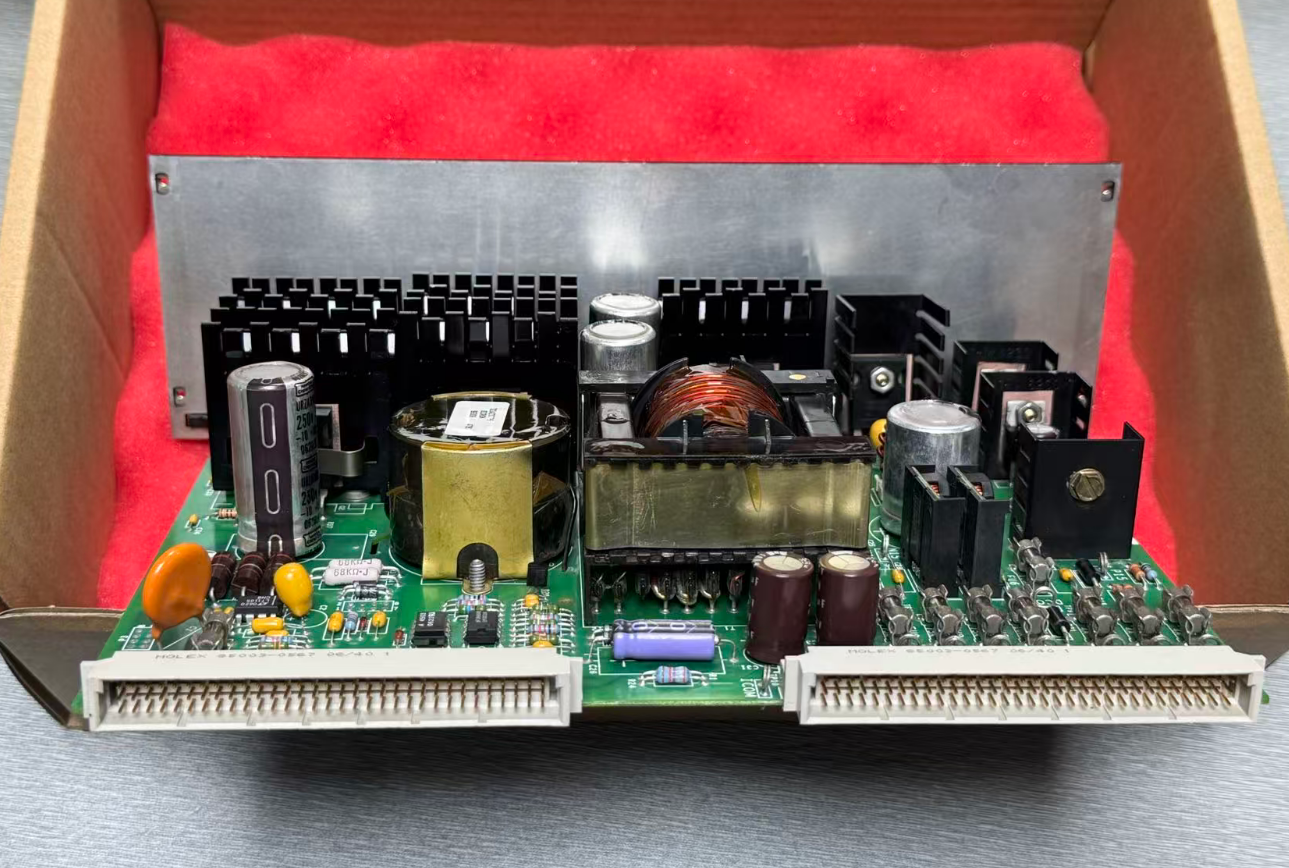

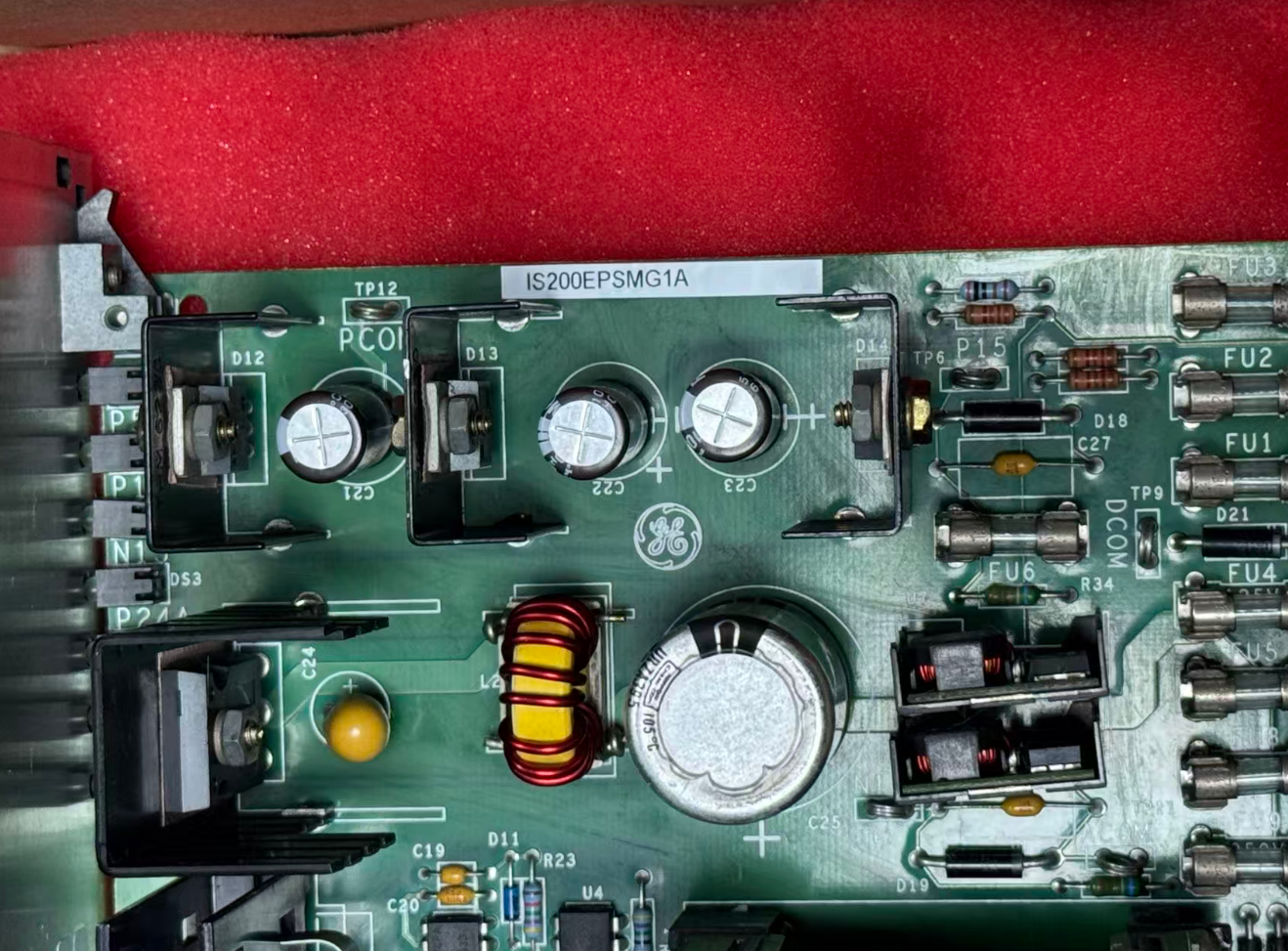

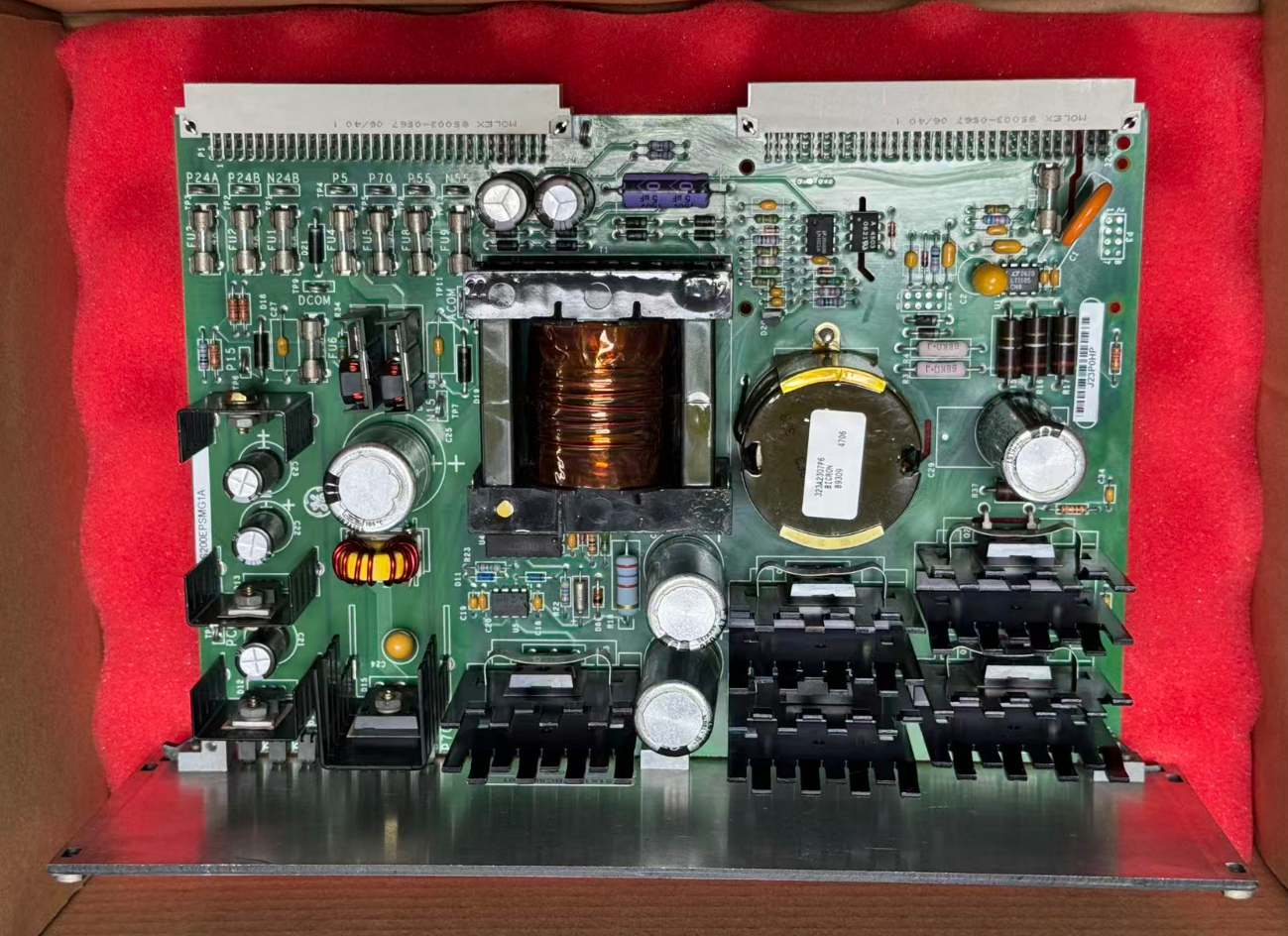

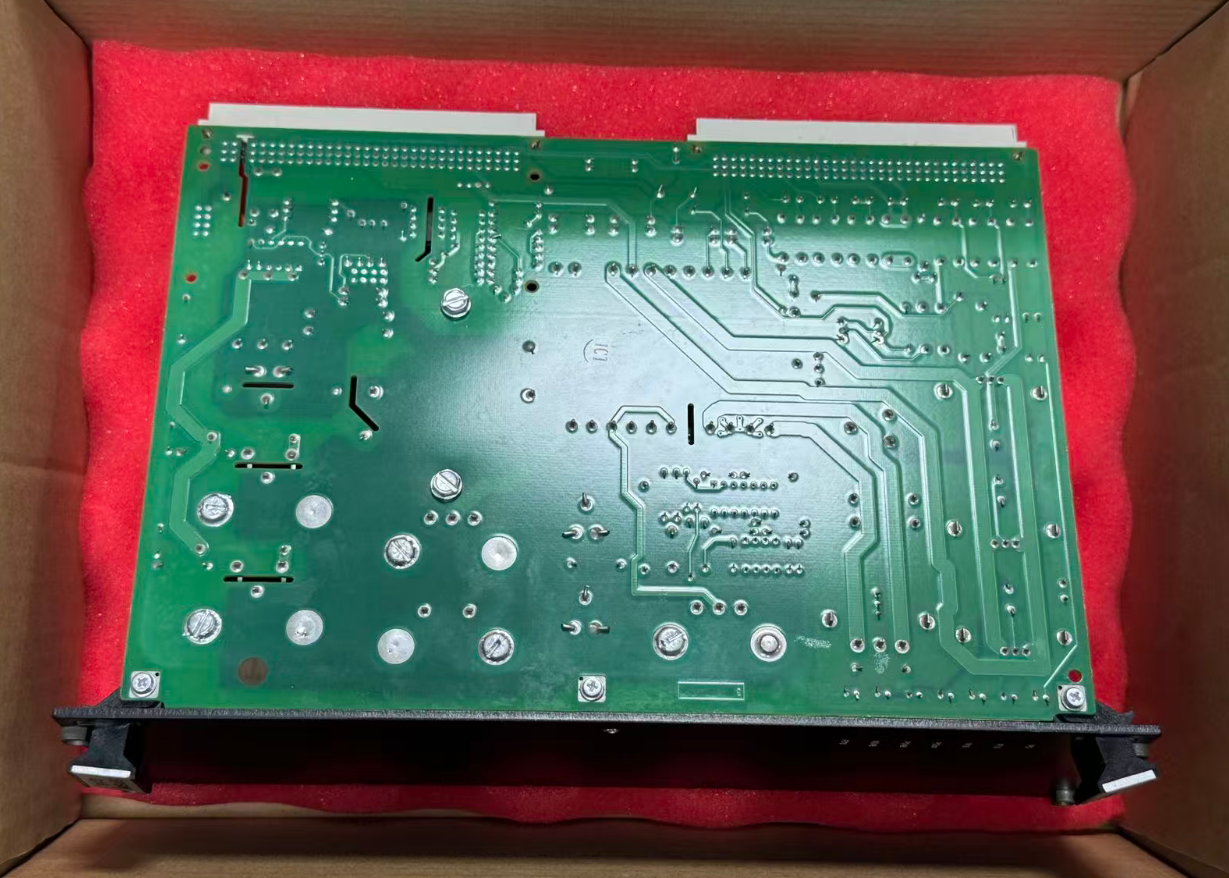

L'IS200EPSMG1A est l'unité de conversion de puissance centrale de la chaîne d'alimentation du système de contrôle d'excitation EX2100. Ce module reçoit une entrée de 125 V CC du module de distribution d'alimentation IS200EPDMG1B et, grâce à une architecture de circuit à deux étages composée d'un régulateur abaisseur interne et d'un onduleur push-pull, le convertit précisément en plusieurs alimentations régulées isolées requises par le système de contrôle.

Plus précisément, le régulateur abaisseur convertit la tension d'entrée en une tension intermédiaire de 50 V CC, qui est ensuite traitée par l'onduleur push-pull pour générer plusieurs canaux de sortie ; le transformateur intégré à l'onduleur push-pull assure une isolation haute tension entre l'alimentation d'entrée et les sorties du système de contrôle.

• Température de fonctionnement : -40°C à +70°C
• Humidité relative : 5 % à 95 % (sans condensation)
• Tolérance aux vibrations : 0,05 g RMS, 57 Hz à 250 Hz
• Tolérance aux chocs : 5 g, 22 ms
• Méthode de montage : Installation enfichable sur le fond de panier EPBP

• Systèmes de contrôle d'excitation pour turbines à vapeur et à gaz dans les centrales thermiques (à charbon et à gaz)
• Systèmes de contrôle d'excitation pour turbines hydrauliques dans les centrales hydroélectriques
• Systèmes d'excitation pour îlots conventionnels dans les centrales nucléaires
• Systèmes d'excitation pour compresseurs et pompes dans l'industrie pétrolière et gazière
• Systèmes d'excitation pour réacteurs et séparateurs dans l'industrie chimique
• Systèmes de contrôle d'excitation pour éoliennes dans les parcs éoliens
• Projets d'énergie éolienne à terre et en mer
• Systèmes de contrôle d'automatisation industrielle à grande échelle

Dans une centrale de lissage de pointe située dans un climat froid, le système GE EX2100 a rencontré à plusieurs reprises des échecs de démarrage après un arrêt de maintenance hivernal. La LED de diagnostic sur le module IS200EPSMG1A est restée éteinte jusqu'à ce que les techniciens préchauffent l'armoire, moment auquel elle est revenue à un fonctionnement normal.

Ce cas indique qu'après un arrêt prolongé dans un environnement froid, les composants internes du module peuvent connaître des retards de démarrage dus aux basses températures. Il est recommandé d'installer des dispositifs de chauffage d'armoire dans les régions extrêmement froides.

Combien de modules EPSM peuvent être installés sur le fond de panier EPBP ?
Jusqu'à trois modules EPSM peuvent être installés sur le fond de panier EPBP pour fournir une alimentation de niveau logique aux contrôleurs.

L'IS200EPSMG1A prend-il en charge une configuration redondante ?
Oui. Dans le système de contrôle d'excitation EX2100, chaque contrôleur (M1, M2 et C) est alimenté par trois unités EPSMG1 indépendantes, offrant une redondance de puissance N+1.

Quelles sont les exigences d'alimentation pour l'IS200EPSMG1A ?
L'entrée est de 125 V CC, fournie par le module de distribution d'alimentation EPDM.

Quelle est la période de garantie de ce module ?
Généralement, la période de garantie pour les produits d'origine est de 12 mois.
