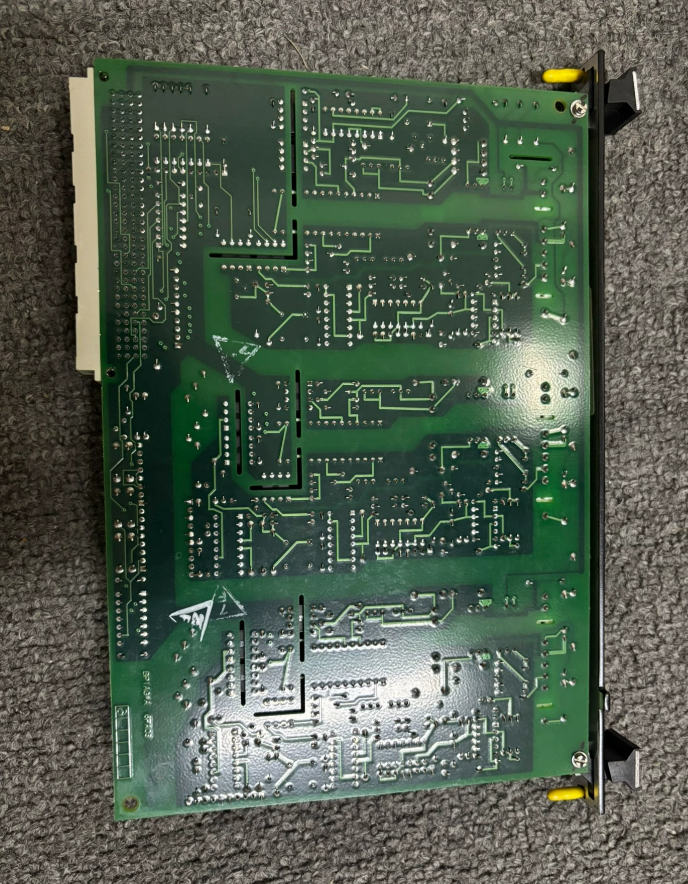

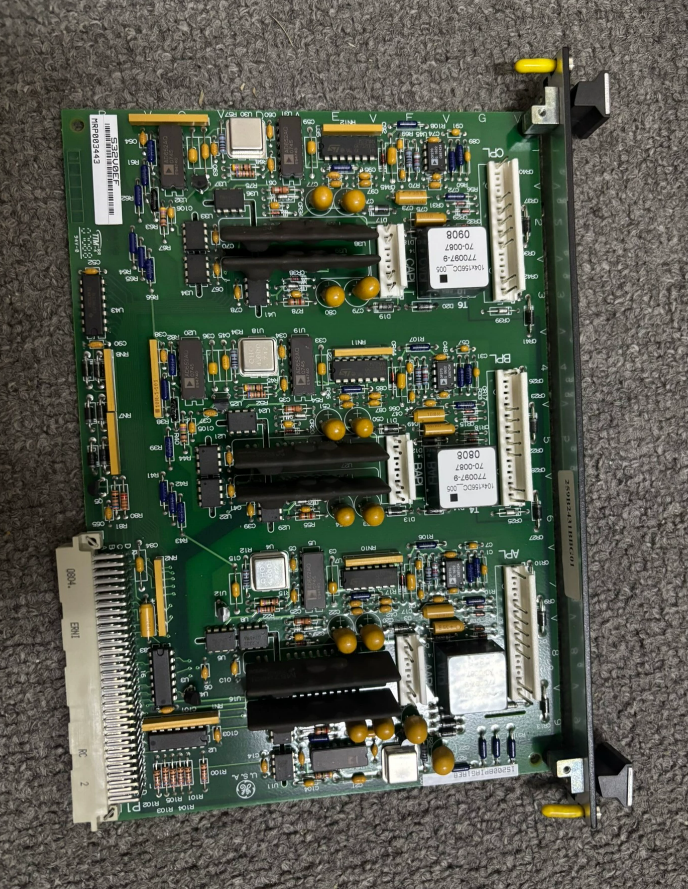

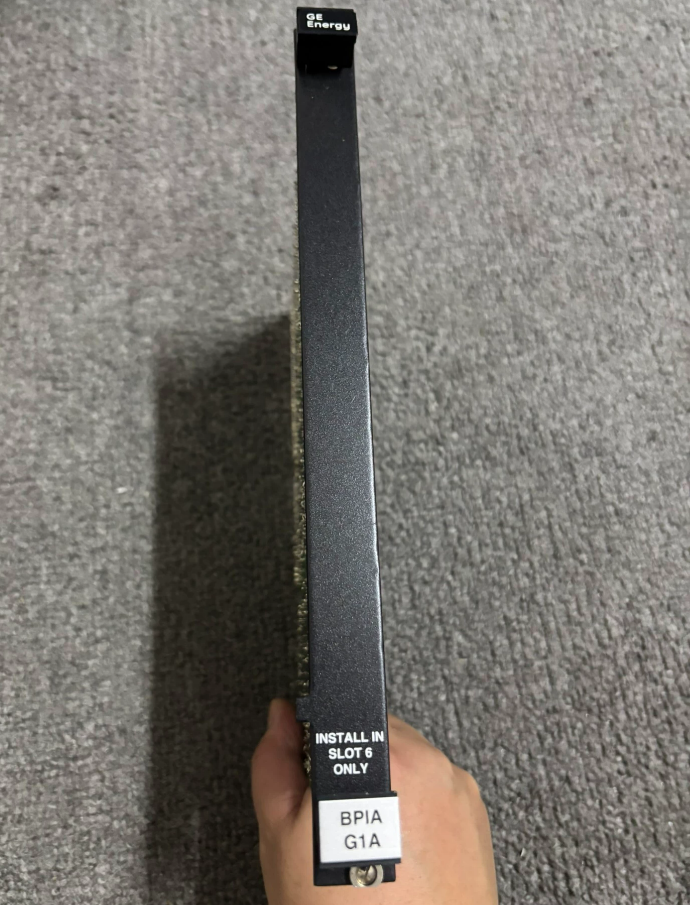

IS200BPIAG1A GE Mark VI

Le GE IS200BPIAG1A est une carte d'interface de personnalité de pont (BPIA). Ce module fait partie de la série de produits Mark VI IS200 et sert de composant essentiel dans les systèmes de contrôle de turbines à gaz et à vapeur.

Servant de "pont" entre le côté contrôle et le côté puissance, cette carte est située entre le rack de contrôle VME et le pilote IGBT triphasé, et est responsable de la conversion des signaux d'impulsion PWM du système de contrôle en signaux de commande de grille capables de piloter des modules IGBT de haute puissance.

Cette carte combine 8 entrées analogiques configurables avec une interface de commande de grille IGBT triphasée et est décrite de manière vivante par l'industrie comme une fusion des "nerfs sensoriels" et du "commandant de phase" de l'onduleur.

Dans le système Mark VI, cette carte sert généralement de contrôleur principal ou de module processeur central du rack. Elle agit comme le "cerveau" et le hub de communication du rack de contrôle, gérant tous les modules d'E/S dans le rack, exécutant la logique de contrôle et échangeant des données avec d'autres racks via un réseau à haute vitesse.

• Type de produit : Carte d'interface personnalisée de bras de pont (entrée analogique + pilote IGBT)
• Série : GE Speedtronic Mark VI
• Alimentation principale : 24V CC ±10%, ≤1,5A
• Résolution : 16 bits
• Fréquence de commutation : 0-25 kHz
• Tension d'isolement : 2500 Vrms (primaire ↔ secondaire)
• Temps de réponse aux défauts : ≤300 µs
• Points de test : 29
• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -45°C à +85°C

Le IS200BPIAG1A est spécialement conçu pour les environnements industriels difficiles et convient principalement aux applications suivantes :

• Production d'énergie : Systèmes de contrôle de turbines à gaz : Utilisé pour le contrôle et la surveillance des entraînements des turbines à gaz
• Systèmes de contrôle de turbines à vapeur : Convient aux systèmes de production d'énergie de turbines à vapeur industrielles
• Centrales à cycle combiné : Ce module a été utilisé pour suivre les changements de température dans les roulements auxiliaires d'une centrale à cycle combiné de 400 MW
• Systèmes d'alimentation auxiliaire des centrales nucléaires : Utilisé pour la surveillance de la température de l'huile de lubrification

Le IS200BPIAG1A intègre quatre types de signaux - courant, tension, RTD et thermocouple - en une seule unité. Avec une excitation de capteur CC 24V intégrée, il élimine le besoin de convertisseurs externes et d'alimentations d'excitation, simplifiant considérablement l'architecture du système et le câblage sur le terrain.

La précision d'acquisition de ≤±0,05% FS, combinée à un filtre passe-bas Butterworth de 4ème ordre, garantit la qualité du signal dans des conditions de fonctionnement complexes ; la communication redondante sur le backplane à 1 Gbps assure une transmission de données ininterrompue. Combiné à une large plage de température de fonctionnement de -40°C à +70°C et à une conception anti-interférence, l'appareil atteint une MTBF supérieure à 100 000 heures.

Adapté aux applications industrielles - telles que le traitement chimique, la production d'énergie et l'énergie éolienne - qui exigent une précision d'acquisition stricte et un fonctionnement continu, c'est la solution privilégiée pour les systèmes de contrôle de processus à haute fiabilité.
