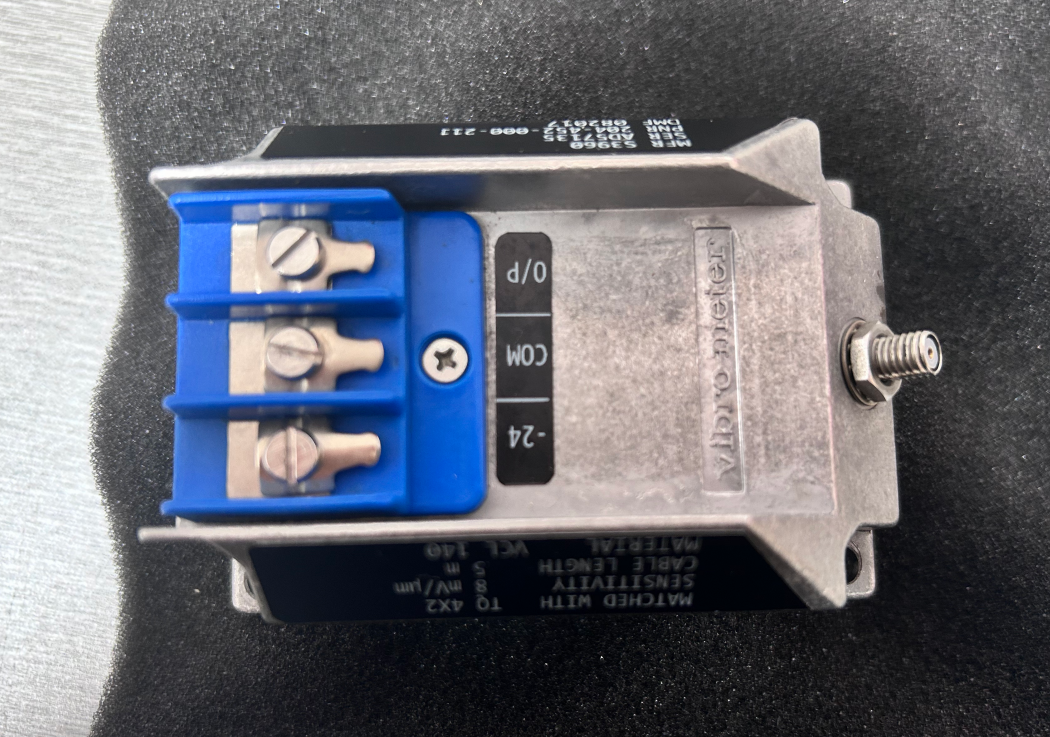

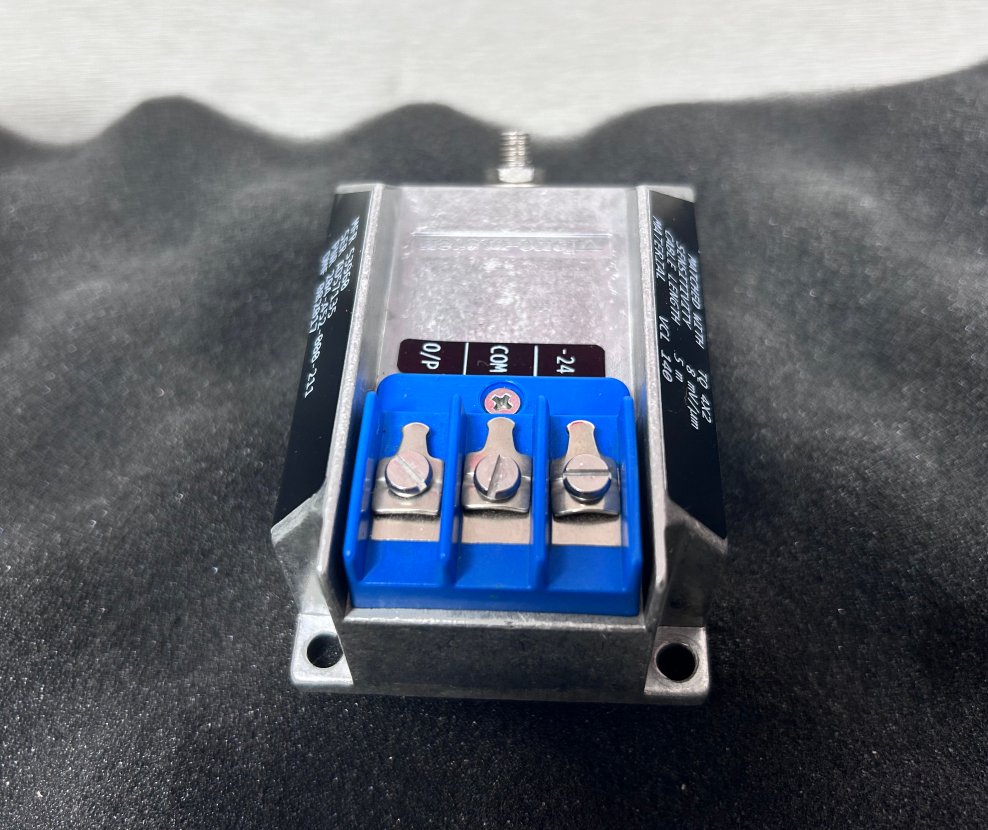

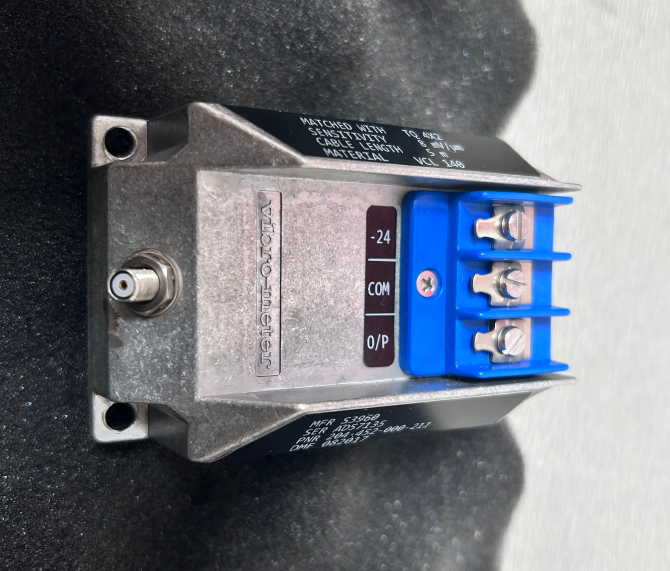

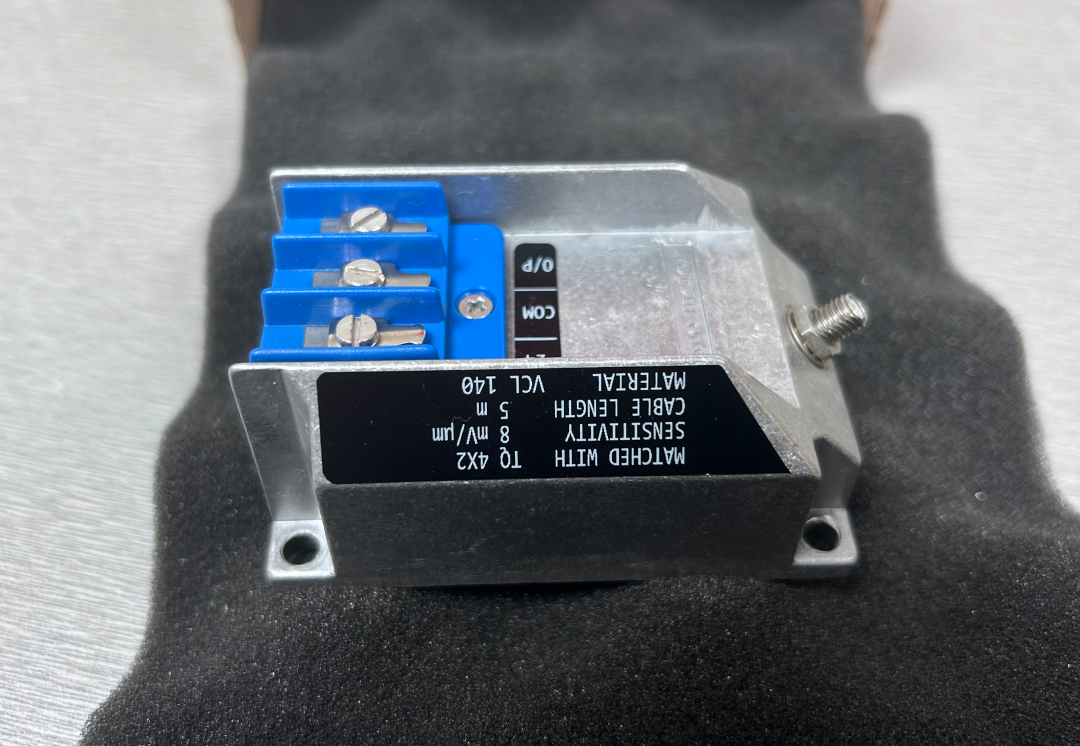

IQS452 204-452-000-021

IQS452 204-452-000-021est un conditionneur de signaux haute performance conçu principalement pour les applications critiques de surveillance des vibrations dans les machines tournantes. Il comporte un oscillateur/démodulateur haute fréquence intégré qui fournit un signal de commande aux capteurs compatibles et génère le champ électromagnétique requis pour la mesure de l'écart.

Lorsqu'il est associé aux capteurs sans contact TQ402 ou TQ412, il forme un système de mesure de proximité par courants de Foucault complet et calibré avec des composants entièrement interchangeables. Le système permet de mesurer sans contact le déplacement relatif des composants mobiles de la machine, en émettant un signal de tension ou de courant proportionnel à la distance entre la pointe de la sonde du capteur et la cible (telle qu'un arbre de machine).

• Tension d'espacement minimale : -1,6 V
• Tension d'espacement maximale : -17,6 V
• Plage dynamique : 16 V
• Impédance de sortie : 500 Ω
• Courant de court-circuit : 45 mA
• Tension d'alimentation : -20 V à -32 V
• Courant d'alimentation : 13 ± 1 mA (max. 25 mA)
• Capacité d'entrée : 1 nF
• Inductance d'entrée : 100 μH

• Mesure de haute précision : permet d'obtenir une mesure de déplacement au niveau du micron basée sur le principe des courants de Foucault.
• Fiabilité exceptionnelle : comprend des composants de haute qualité et un boîtier en aluminium extrudé, adaptés aux environnements industriels difficiles
• Configuration flexible : plage de mesure et sensibilité configurables ; prend en charge la sortie de courant ou de tension
• Certification antidéflagrante : double certification ATEX et CSA pour une utilisation dans des environnements potentiellement explosifs
• Interchangeabilité des composants : tous les composants du système sont entièrement interchangeables, ce qui facilite la maintenance
• Large adaptabilité à la température : plage de températures de fonctionnement de -30 °C à +70 °C
• Transmission de signal longue distance : le mode de sortie actuel prend en charge la transmission de signal longue distance
• Assistance à la maintenance prédictive : surveillance en temps réel de l’état des vibrations des machines tournantes

Production d'électricité : surveillance des vibrations des turbines à vapeur, des turbines à gaz, des générateurs et des éoliennes

Pétrole et gaz : analyse vibratoire et surveillance des compresseurs, des pompes et des pipelines

Fabrication : gestion de la santé des équipements critiques tels que les moteurs électriques, les boîtes de vitesses et les ventilateurs

Transport : essais de moteurs d'avion et surveillance des roulements ferroviaires

Machines tournantes : Turbocompresseurs, turbines hydrauliques, générateurs AC, etc.

Une centrale électrique au gaz utilise l'IQS 452 (modèle 204-452-000-021) en conjonction avec des capteurs de proximité TQ 412 pour surveiller les vibrations de l'arbre et le déplacement axial de ses turbines à gaz en temps réel.

Le système émet un signal de tension haute sensibilité de 8 mV/μm et se connecte au DCS via une configuration à trois fils. Cette solution permet une surveillance continue de l'état des roulements de turbine, permettant à l'équipe d'exploitation et de maintenance de détecter rapidement les tendances anormales en matière de vibrations et d'éviter les arrêts imprévus.

Quels types de sorties l'IQS 452 (204-452-000-021) prend-il en charge ?

Ce modèle utilise une sortie de tension (configuration à 3 fils) avec une plage de sortie de -1,6 V à -17,6 V et une plage dynamique de 16 V. La série IQS 452 prend également en charge une configuration de sortie de courant (2 fils), qui peut être sélectionnée en fonction des exigences de commande.

Quels capteurs peuvent être utilisés avec l'IQS 452 ?

L'IQS 452 est principalement conçu pour être utilisé avec les capteurs de proximité sans contact TQ 402 ou TQ 412. Il peut également être utilisé avec l'adaptateur de montage de sonde PA150.

Comment est déterminée la longueur totale du système ?

La longueur totale du système (TSL) est la somme de la longueur du câble intégral du capteur et de la longueur du câble d'extension. Le 204-452-000-021 est configuré pour une longueur totale de système de 5 m. L'exigence TSL minimale est de 4,4 m pour un lien de 5 m et de 8,8 m pour un lien de 10 m.

Quelle est la période de garantie ?

Garantie industrielle standard : 12 mois ; avec une installation correcte et sans surcharge, le produit a une durée de vie de 5 à 10 ans.
