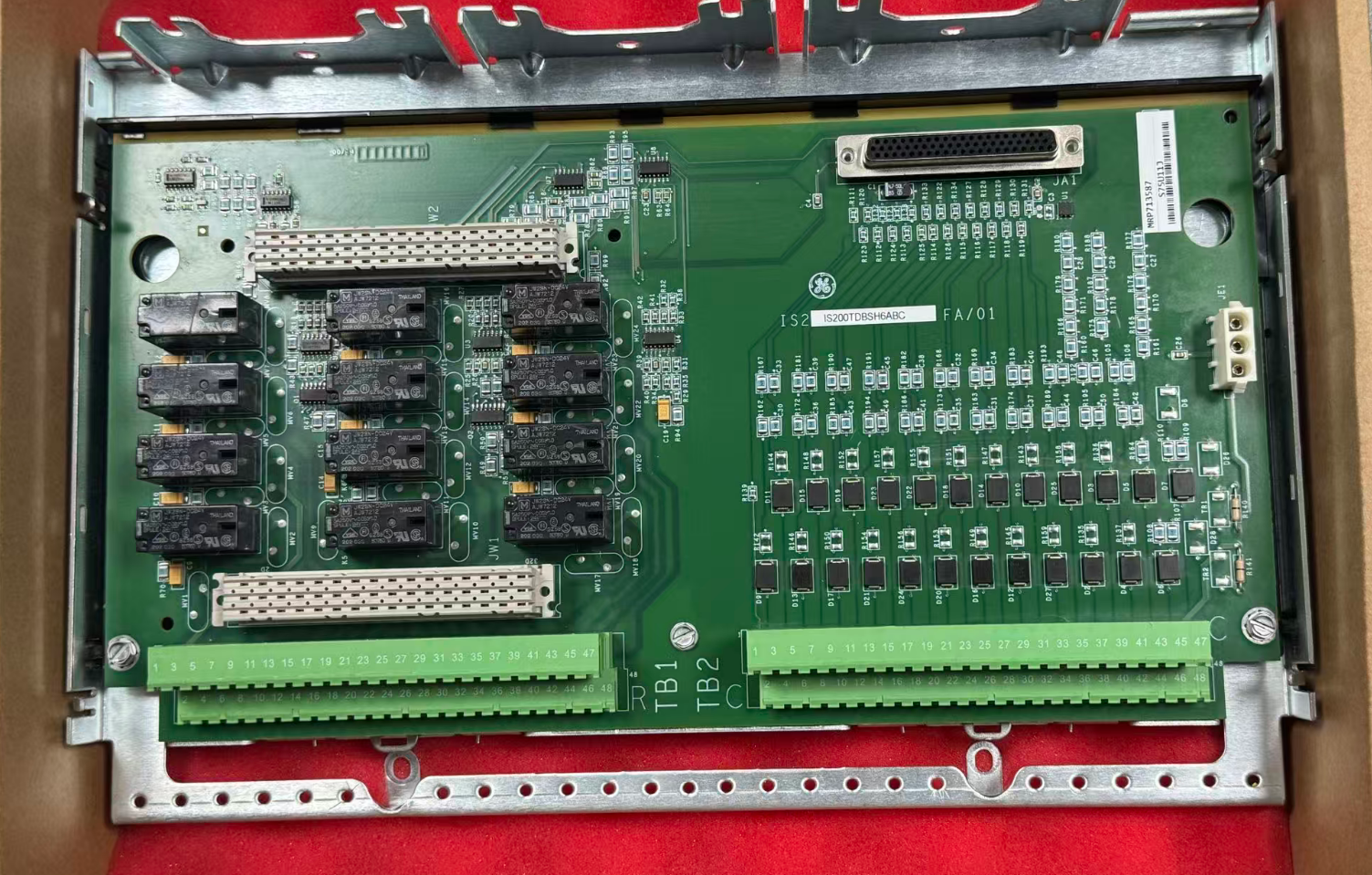

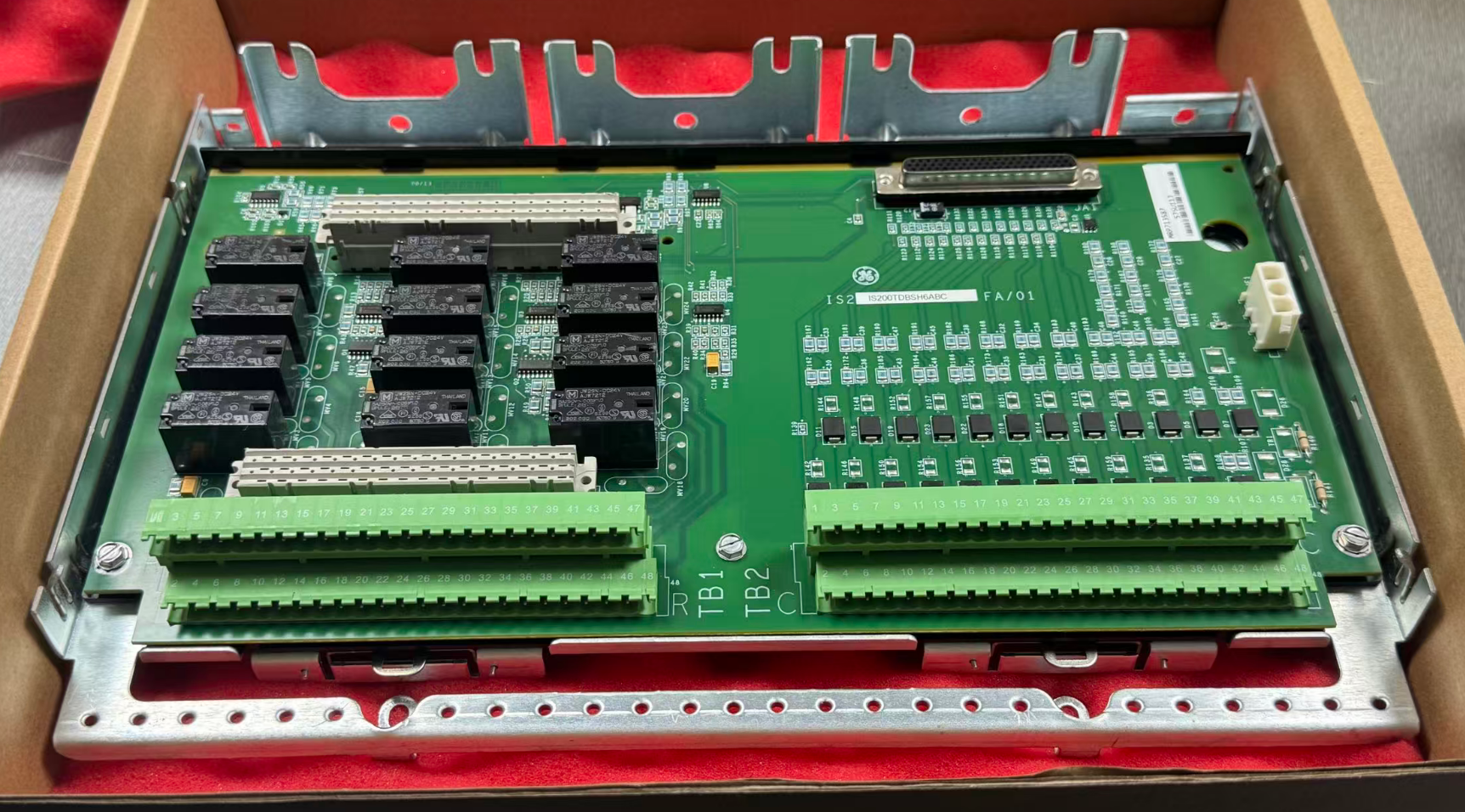

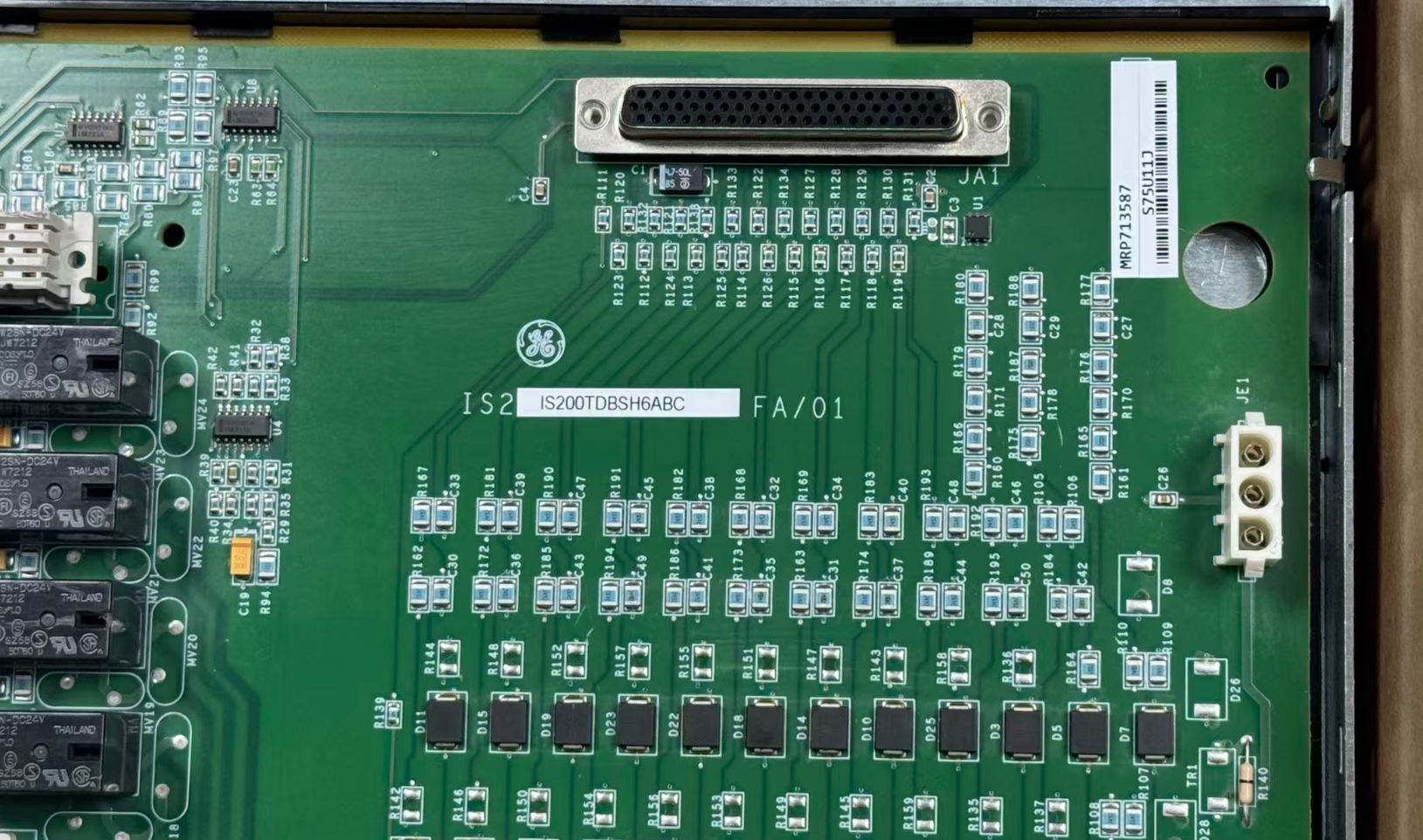

IS200TDBSH6A GE Mark VI Carte à bornes simplex d'E/S discrètes

Le GE IS200TDBSH6A est une carte terminale discrète simplex. Agissant comme une interface physique, il relie les signaux logiques de divers capteurs discrets basés sur le champ (tels que les interrupteurs de pression,commutateurs de température, et les signaux de position des vannes) au système de commande.Il convertit les commandes logiques du contrôleur en sorties à contact sec via des relais embarqués pour entraîner des actionneurs externes tels que des soupapes magnétiques et des contactors.

Ce modèle est la contrepartie simple de la version TMR (Triple Modular Redundant), TDBTH6A, et est conçu pour les circuits auxiliaires et BOP (Balance of Plant) non critiques en matière de sécurité.Le suffixe de modèle "6A" est critique; il signifie la compatibilité 125V CC, avec des diviseurs de tension et des varistors d'oxyde de métal (MOV) spécialement conçus pour les transitoires 125V - le distinguant de la version 24V (suffixe "H2A").

• Canaux d'entrée: 24 canaux, isolés par groupe (compatibles avec contact sec)
• Voltage d'humidité d'entrée: 100 à 145 V CC (nominal 125 V CC)

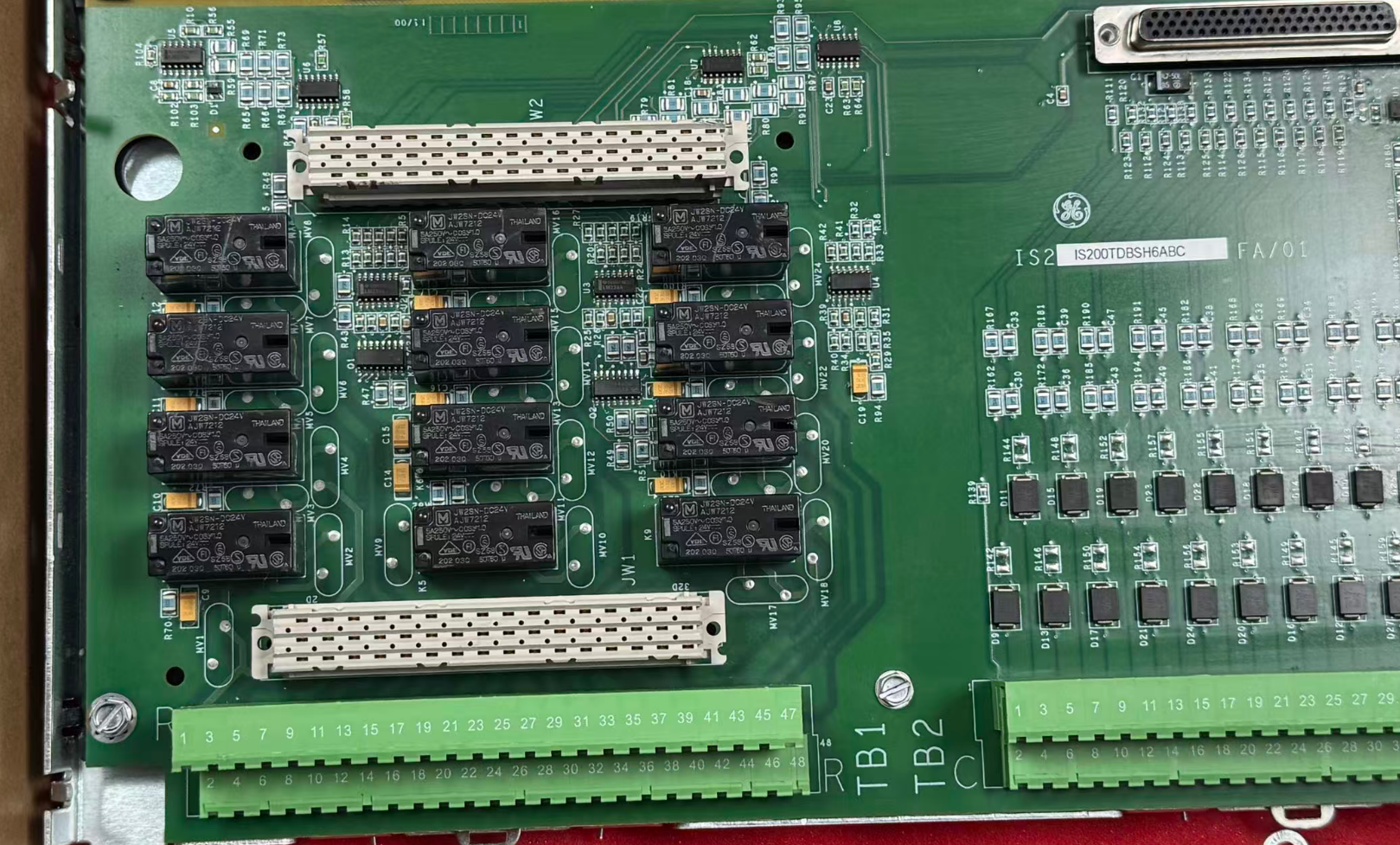

• Chaîne de sortie: 12 relais SPDT de forme C
• Rating de contact: 0,6 A @ 125 V CC / 3,15 A @ 24 V DC / 120 V CA
• Puissance logique: +5 V CC (à partir du paquet PDIO)
• Puissance de champ: 125 V de courant continu externe (fourni par l'utilisateur)
• Voltage d'isolation: 1500 Vrms (canal à fond)
• Température de fonctionnement: -30°C à +65°C
• Humidité relative: 5 à 95% RH (sans condensation)
• Montage: rail DIN ou montage à surface plane

Les données relatives à l'utilisation du produit sont fournies à l'autorité compétente.

• Servant d'alternative simple à la version TMR, ce modèle élimine le besoin de matériel TMR dans les boucles non critiques,réduire les coûts d'environ 50% par rapport à la version TMR tout en réduisant les coûts des armoires et l'inventaire des pièces de rechange.
• Il prend directement en charge les dispositifs de champ de 125 V CC couramment utilisés dans les centrales électriques, éliminant ainsi le besoin de convertisseurs de signaux externes et simplifiant l'architecture du système.
• La conception utilise des composants discrets plutôt que des niveaux élevés d'intégration, offrant une plus grande flexibilité pour la maintenance future et le remplacement de composants spécifiques.
• Conçu pour une large gamme de températures industrielles, il résiste aux environnements de fonctionnement difficiles des centrales électriques.assurer une fiabilité et une durabilité élevées.
• Il prend en charge l'échange à chaud en ligne et utilise l'EEPROM embarqué pour identifier automatiquement les types de canaux, ce qui permet de remplacer n'importe quel bloc terminal en seulement environ 3 minutes.

1. Inspecter périodiquement l'intégrité du revêtement conforme pour éviter les courts-circuits des circuits imprimés causés par la corrosion chimique ou les dommages physiques
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. Pendant les périodes d'arrêt des équipements pour maintenance,vérifier l'étanchéité des pinces DIN ou des vis de montage et éliminer la poussière accumulée de la surface du panneau pour assurer une dissipation thermique optimale et des performances d'isolation

Dans une grande centrale électrique à cycle combiné, l'équipe d'ingénieurs a mis à niveau le terminal d'entrée/sortie du noyau vers le modèle IS200TDBTH6A pour empêcher le bruit à haute fréquence de déclencher de fausses alarmes d'arrêt.

Grâce au filtre matériel supérieur de l'unité et aux capacités de suppression de la tension CA de 12 V RMS, le bruit à haute fréquence a été efficacement isolé, augmentant la précision de transmission du signal à 100%.

À la suite de la mise à niveau, l'usine a non seulement éliminé le risque d'arrêt imprévu causé par de fausses alarmes, mais a également obtenu un contrôle précis des équipements auxiliaires grâce à des sorties de relais stables,amélioration significative de l'efficacité et de la sécurité opérationnelles globales de l'unité.
