Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

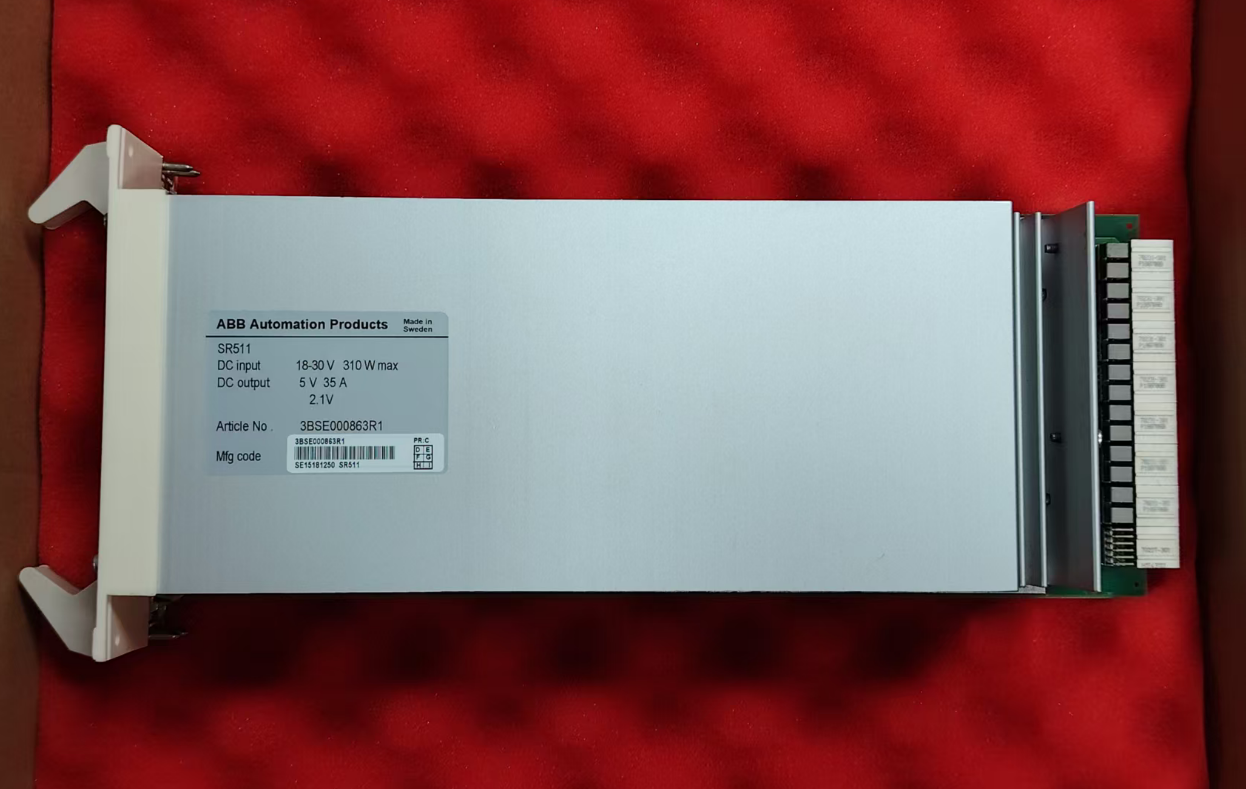

• Type de produit : régulateur de puissance 24 V/5 V (alimentation à découpage).
• Tension d'entrée : 24 V CC (typique), plage 18-30 V CC
• Tension de sortie principale : 5 V CC
• Tension de sortie auxiliaire : 2,1 V CC (pour alimenter les bornes de bus parallèles)
• Puissance : 15 W / Puissance d'entrée maximale 310 W
• Ondulation et bruit < 100 mVpp
• Efficacité > 85 %
• Température de fonctionnement : -20°C à +60°C
• Température de stockage : -40°C à +85°C
• Indice de protection : IP65

Sur les lignes de production automobile automatisées, le module SR511 alimente le système de contrôle de la ligne de production. Auparavant, lorsque la ligne de production utilisait des modules de puissance non redondants, toute panne entraînait l'arrêt immédiat de la ligne, entraînant en moyenne trois heures d'arrêt par panne et des pertes financières importantes. L'introduction du module d'alimentation redondante SR511 a permis d'éviter efficacement les interruptions de production causées par des pannes d'alimentation électrique.

• Assurez un espace de ventilation adéquat à l'intérieur de l'armoire : Maintenez un espace de ventilation d'au moins 20 mm au-dessus et au-dessous du module pour éviter l'accumulation de chaleur et le déclassement dus aux températures élevées.
• Un fusible doit être installé à l'extrémité avant de l'entrée 24 VCC ; un fusible CC industriel de 16 A est recommandé
• L'installation de l'unité sans enveloppe de protection est strictement interdite dans des environnements à l'air libre, poussiéreux ou gazeux corrosifs ; il doit être logé dans une armoire de commande étanche
• Lors de la configuration de la redondance parallèle avec des modules nouveaux et anciens, utilisez uniquement le même modèle (3BSE000863R1) ; le mélange avec d'autres modèles d'alimentation est interdit

ABB SR511 3BSE000863R1.pdf
