Le produit doit être présenté sous forme d'un certificat d'approvisionnement.

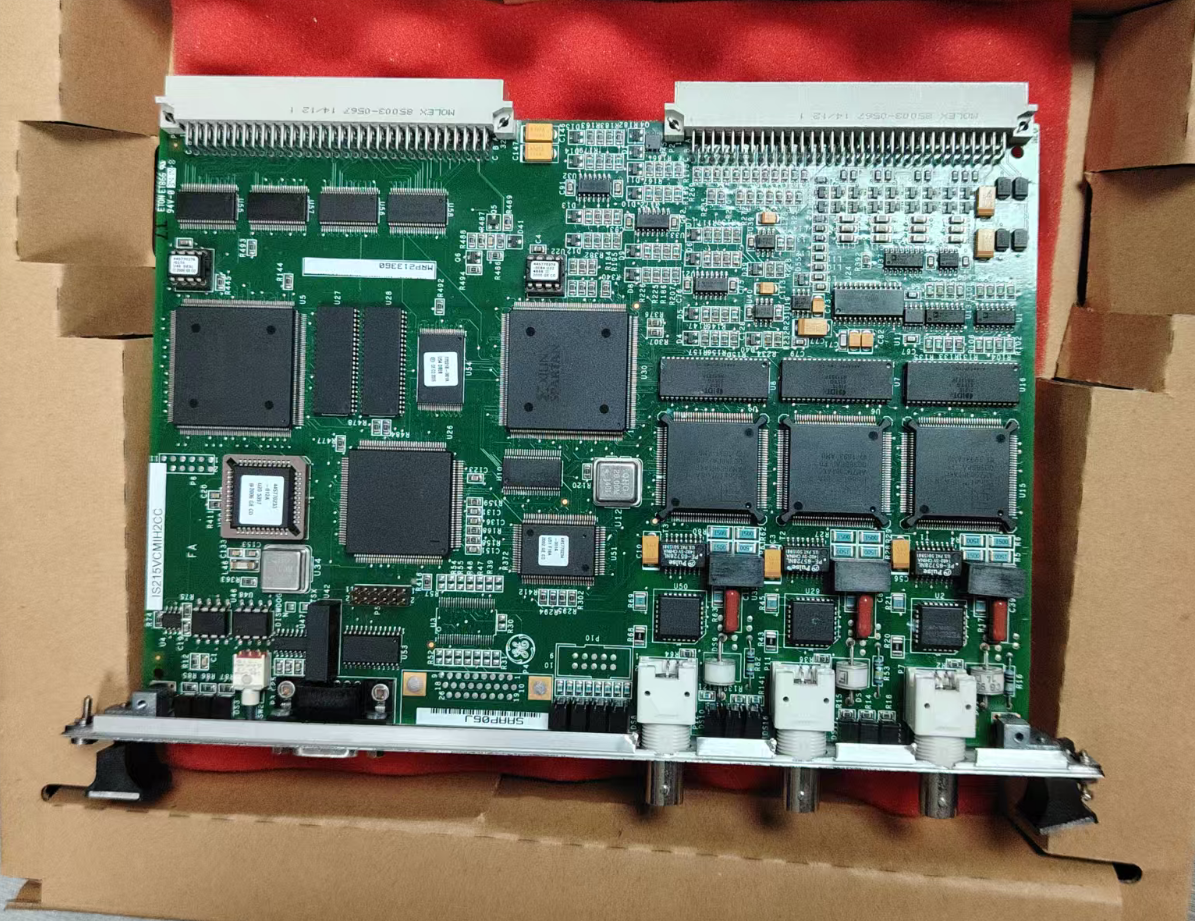

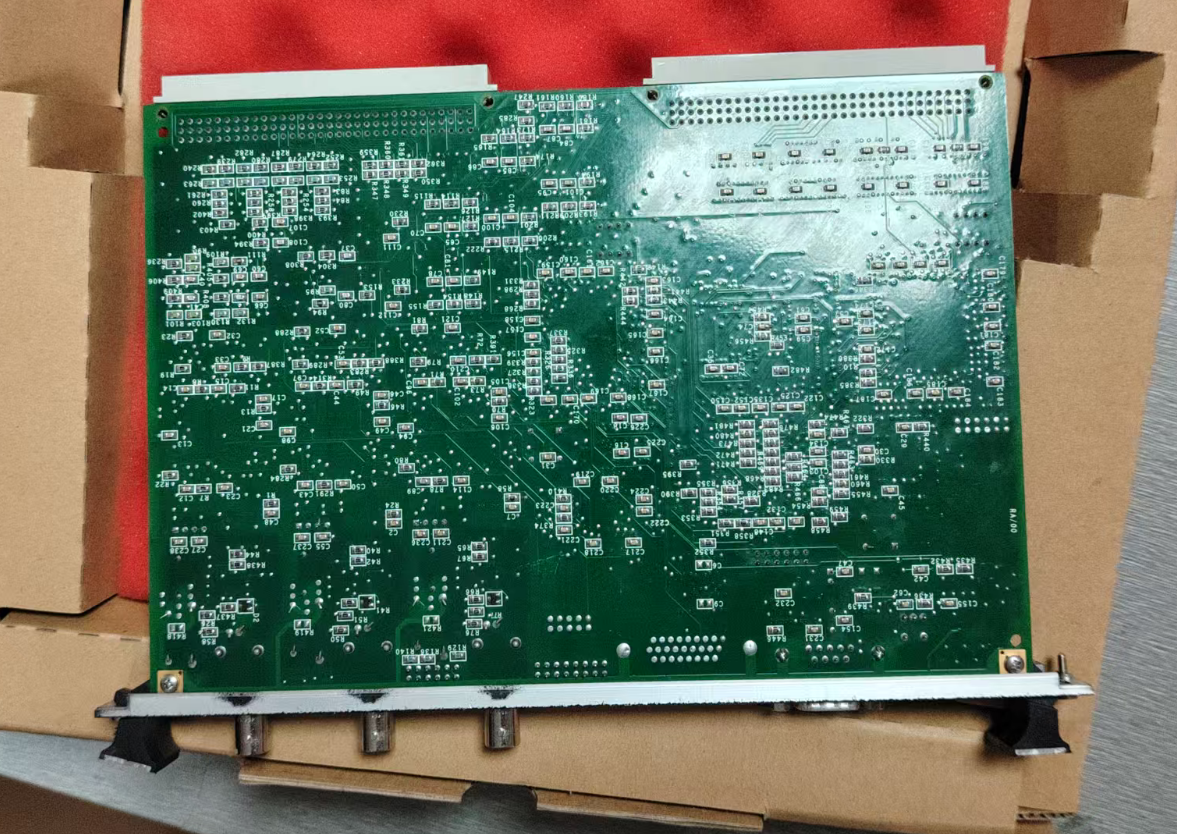

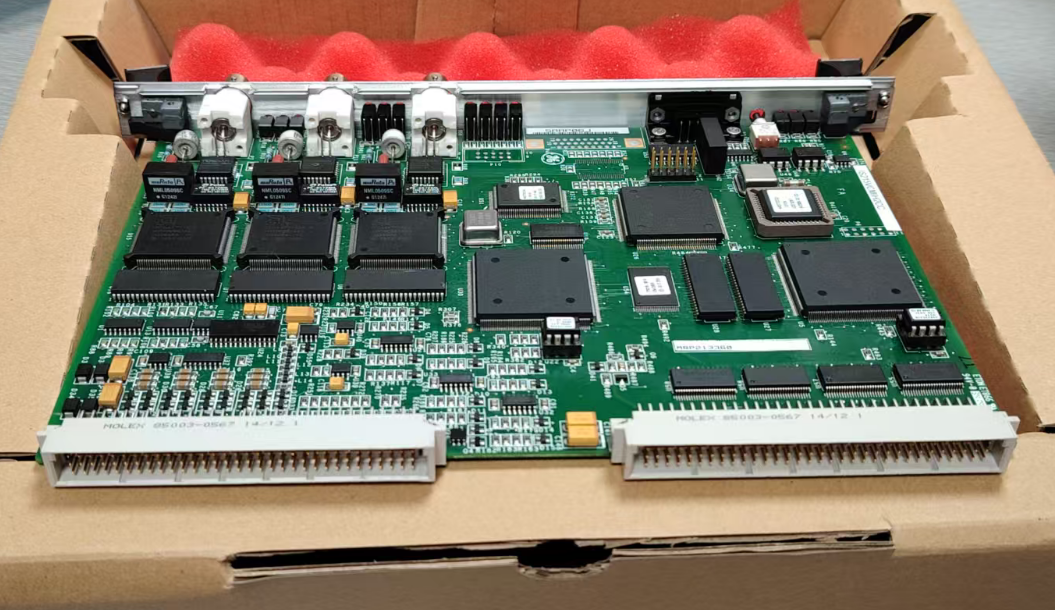

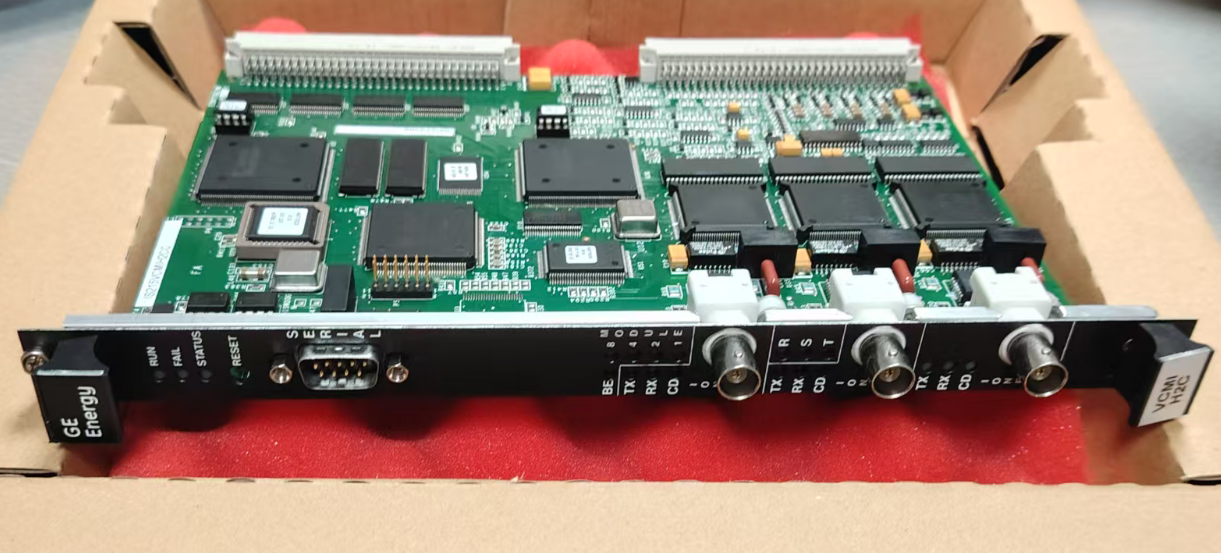

L'IS215VCMIH2C est une carte d'interface de communication VME (VME CIC) spécialement conçue pour le système de commande des turbines à gaz GE Mark VI.Le Mark VI est un système de commande de turbine avancé développé par General Electric (GE) dans le cadre de la série Speedtronic, largement utilisé dans le contrôle des centrales électriques équipées de turbines à gaz et à vapeur.

Il est doté d'une carte VME standard de 6 U de hauteur avec une largeur de 0,787 pouces, permettant une intégration transparente dans le châssis VME standard et garantissant la modularité et l'évolutivité du système.Il permet non seulement l'échange de données entre les cartes d'E/S et d'autres cartes d'E/S montées sur le backplane VME, mais connecte également les modules d'E/S, les modules de protection de secours d'E/S et les modules de commande à triple redondance sur les racks d'expansion.

En outre, cette carte sert d'interface de communication pour le réseau de contrôle du système (IONet),s'assurer que les commandes de commande et les données de terrain sont transmises efficacement et avec précision dans toute l'infrastructure de réseau.

• Série: GE Speedtronic Mark VI / Mark VIe
• Type de produit: carte de communication VME / contrôleur principal de bus VME
• Processeur: TI TMS320C32 DSP à 32 bits
• Interfaces de communication: 3× IONet 10Base2 + 1× RS-232C
• I/S numérique: entrées numériques à usage général 32 canaux + sorties numériques à usage général 32 canaux
• I/S analogique: entrées analogiques à 8 canaux + sorties analogiques à 8 canaux
• Voltage d'entrée: 24 VDC (18 à 32 V)
• Température de fonctionnement: -40°C à +70°C
• Consommation électrique: environ 25 W
• Indicateurs LED: fonctionnement, défaillance, état, réinitialisation

• Haute fiabilité:Conçu spécifiquement pour des environnements industriels exigeants de production d'électricité, il offre une immunité exceptionnelle aux interférences et une expérience éprouvée d'un fonctionnement stable à long terme.
• L'architecture flexible:Prend en charge l'expansion locale et à distance d'E/S pour répondre aux exigences de contrôle des turbines à gaz à différentes échelles.
• Diagnostique pratique:Les indicateurs LED étendus au niveau du matériel réduisent considérablement le temps de dépannage.
• Traitement à haute performance:Une puce DSP dédiée assure les performances en temps réel des boucles de contrôle.

Une société chimique a mis à niveau le système de commande des turbines à vapeur de sa centrale électrique en mettant en œuvre le GE IS215VCMIH2C.Il a non seulement permis un contrôle de vitesse plus fluide et des temps de démarrage plus rapides, mais ses capacités robustes d'enregistrement des données ont également aidé à analyser et à optimiser la consommation de vapeur, ce qui a entraîné une amélioration globale de l'efficacité énergétique d'environ 2%.

Modèles similaires ou améliorés:IS215VCMIH2B, IS215VCMIH2CA, IS215VCMIH2CC. Ces modèles sont largement compatibles en termes de pin-out et de fonctionnalité, mais peuvent présenter des différences mineures en termes de capacité de mémoire flash, de nombre de ports IONet,ou version du processeur.

• Modules du processeur principal:Contrôleurs de marque VI tels que UCVE et UCVX
• Les cartes d'entrée/sortie:Différentes cartes d'entrée/sortie analogiques/numériques Mark VI (par exemple, TCQA, STCA, etc.)
• Les panneaux de terminaux:TBQA, TBQC, etc., utilisés pour l'entrée et le conditionnement du signal de champ
• Modules d'alimentation électriqueModules PS qui fournissent une alimentation stable au rack VME

L'indicateur " Échec " sur le panneau IS215VCMIH2C est allumé.

Tout d'abord, vérifiez si les sources d'alimentation du rack (+5V, 12V, 15V, 28V) sont dans la plage normale.Si le problème persiste, il peut s'agir d'un dommage matériel et une pièce de rechange sera nécessaire.

Est-ce que l'IS215VCMIH2C prend en charge l'échange à chaud?

Oui, le module peut être remplacé pendant que le système fonctionne, sans qu'il soit nécessaire de l'arrêter.

Avec quels modèles de turbines à gaz est compatible l'IS215VCMIH2C?

La série Mark VI prend en charge les unités de turbines à gaz courantes telles que Frame 5, 7, 9 et 9HA.
