Le produit doit être présenté sous forme d'une couche d'étiquette.

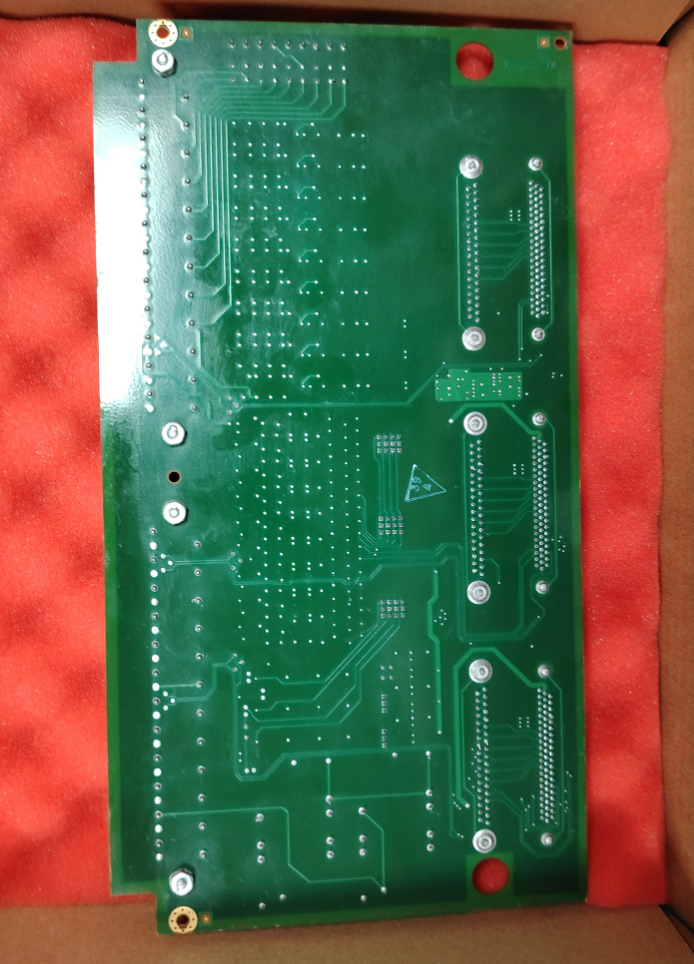

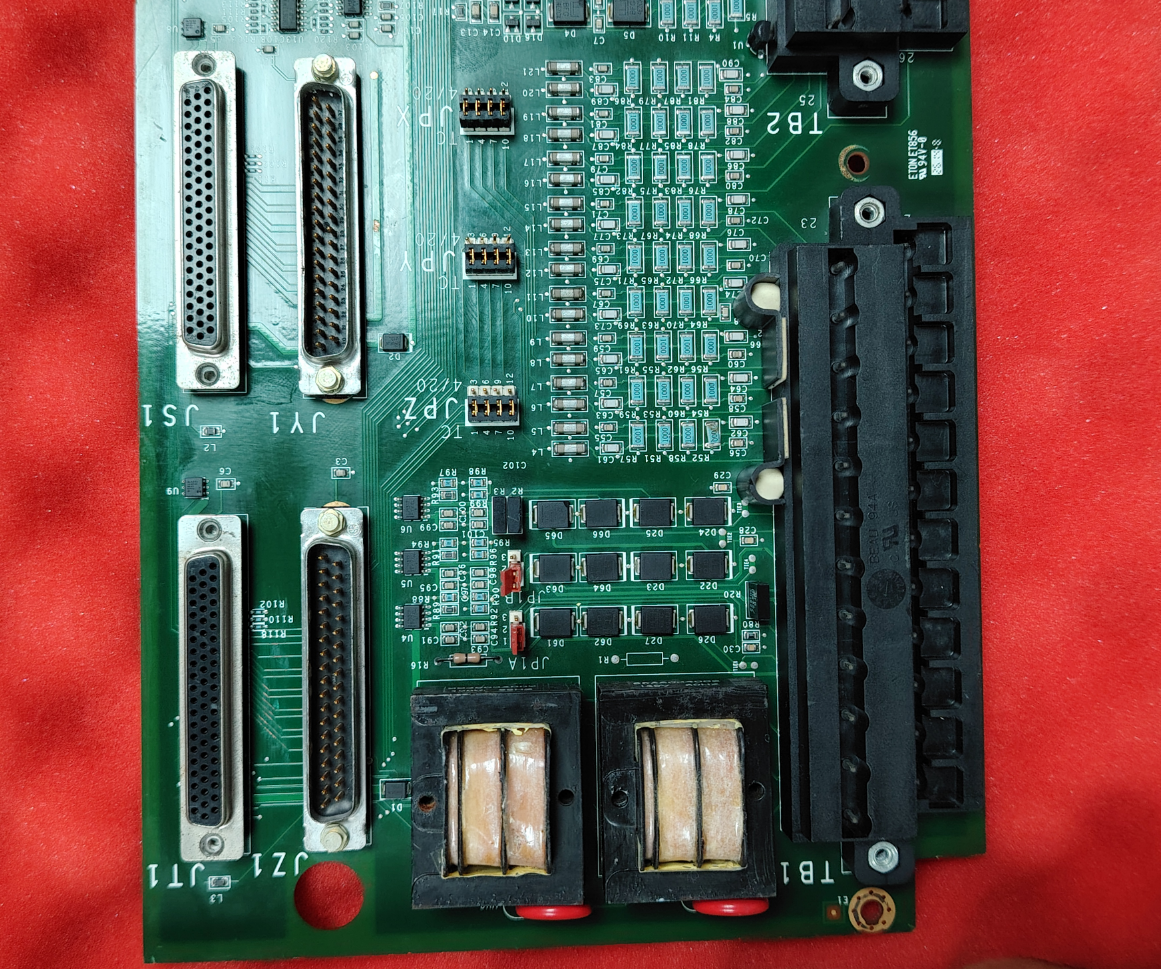

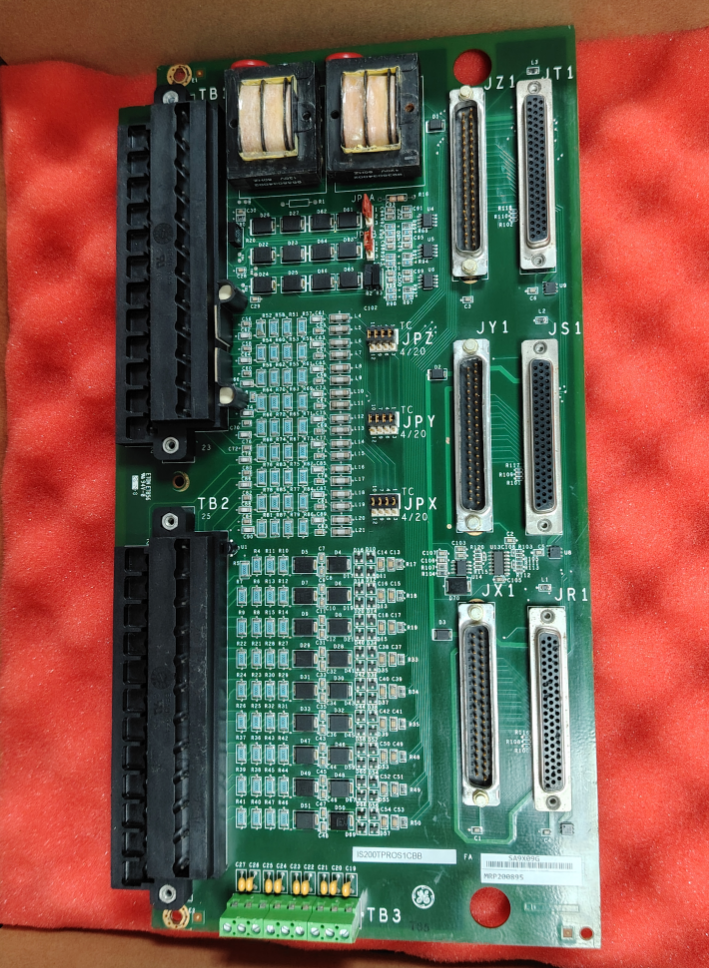

L'IS200TPROS1C est un bornier dédié pour les modules PPRO (Backup Turbine Protection) et YPRO (Mark VIeS Safety Backup) de la série de systèmes de contrôle GE Mark VIe. Doté d'une conception de type barrière (borne à vis), il fournit une interface de signal stable et sécurisée dans les emplacements dangereux, les environnements à température extrême et les systèmes de contrôle critiques nécessitant une haute disponibilité.

• Type de produit : bornier à vis amovible
• Système : système de contrôle Mark VIe/Mark VIeS
• Application principale : Pour la connexion et la terminaison du signal dans les systèmes de contrôle de turbine à gaz/turbine à vapeur
• Compatible avec les borniers de style européen pour un câblage facile sur site
• Des exigences claires en matière de calibre de fil et de couple garantissent une connexion sécurisée
• Fonctionne dans une large plage de températures de -40°C à +70°C

Lieu d'installation :Ce bornier est installé au bas du châssis d'E/S tel que l'IS220PPROS1B ou dans un emplacement désigné.

Procédure de câblage :Tout d’abord, utilisez un tournevis pour desserrer les vis des bornes. Insérez ensuite le fil de cuivre dénudé (nous recommandons d'utiliser des cosses pressées à froid de taille appropriée). Utilisez un tournevis dynamométrique ou une clé pour serrer les vis au couple standard de 9,6 po-lb (1,1 Nm) pour terminer la connexion.

Dans un pipeline de transport de gaz naturel, l'utilisateur a déployé un système de contrôle Mark VIe en conjonction avec le module d'E/S IS220PPROS1B et le bornier IS200TPROS1C. Ce bornier est utilisé pour s'interfacer avec les signaux PT et les capteurs de vitesse, permettant une surveillance en temps réel de la vitesse de la turbine et des signaux de vibration, et passant automatiquement à la logique de protection de secours en cas de panne du système de contrôle principal pour garantir un arrêt sûr de l'équipement.

L'IS200TPROS1C peut-il être acheté séparément ?
Oui, il est répertorié comme accessoire autonome et est généralement utilisé avec le châssis IS220PPROS1B.

En quoi diffère-t-il du IS200SPROH1A ?
L'IS200TPROS1C est un bornier (pour le câblage), tandis que l'IS200SPROH1A est généralement un processeur ou une carte de commande principale utilisée conjointement avec les modules PPRO (les détails spécifiques dépendent du suffixe complet du modèle). Les deux jouent des rôles différents au sein du système.

L'IS200TPROS1C nécessite-t-il une protection supplémentaire contre les surintensités ?
Oui. La documentation indique explicitement que l'IS200TPROS1C lui-même ne fournit pas de protection contre les surintensités pour les circuits connectés à une source d'alimentation sous tension. Les utilisateurs doivent fournir un dispositif externe de protection contre les surintensités (tel qu'un fusible) conforme aux normes UL ou CEI.
