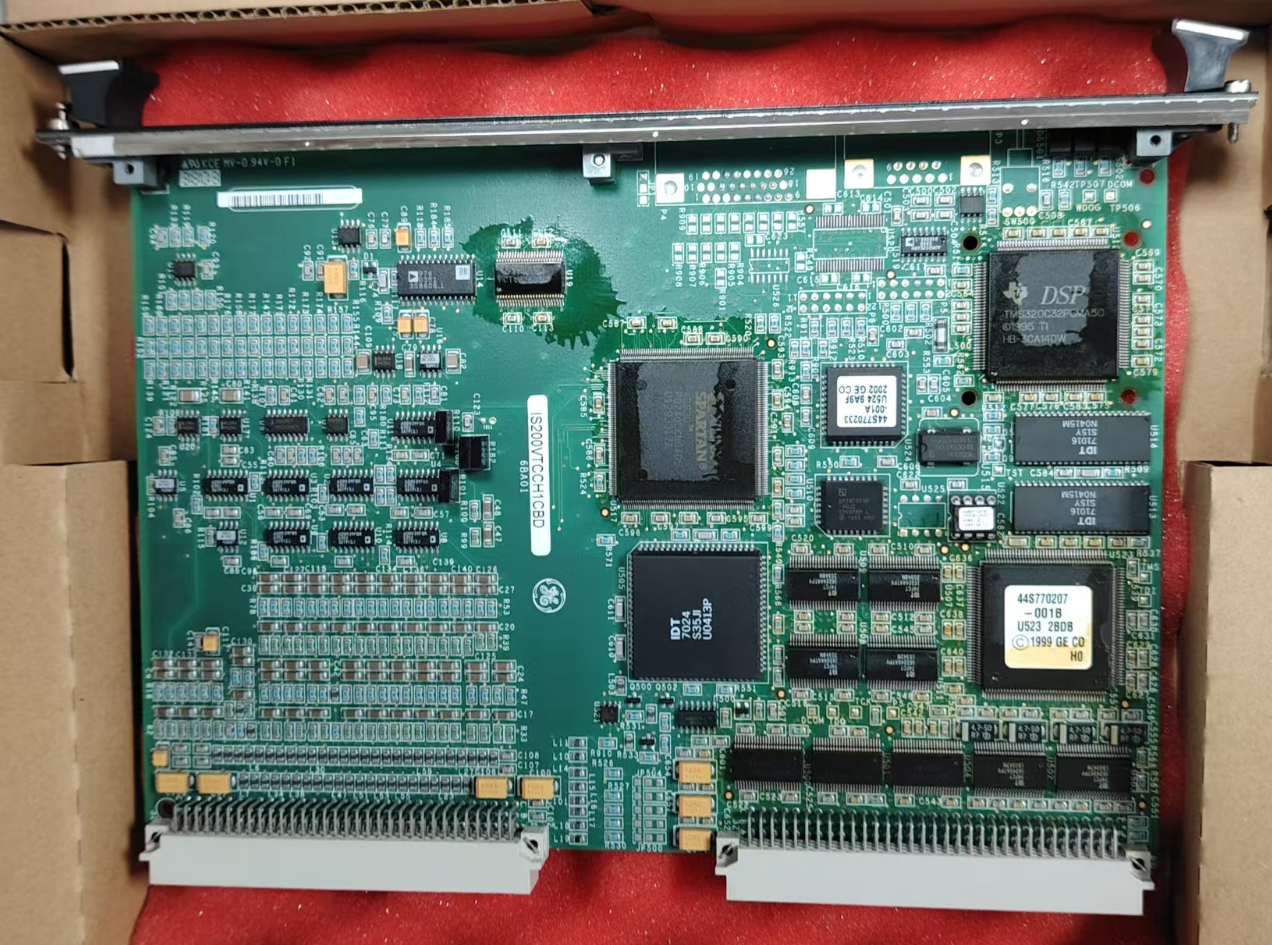

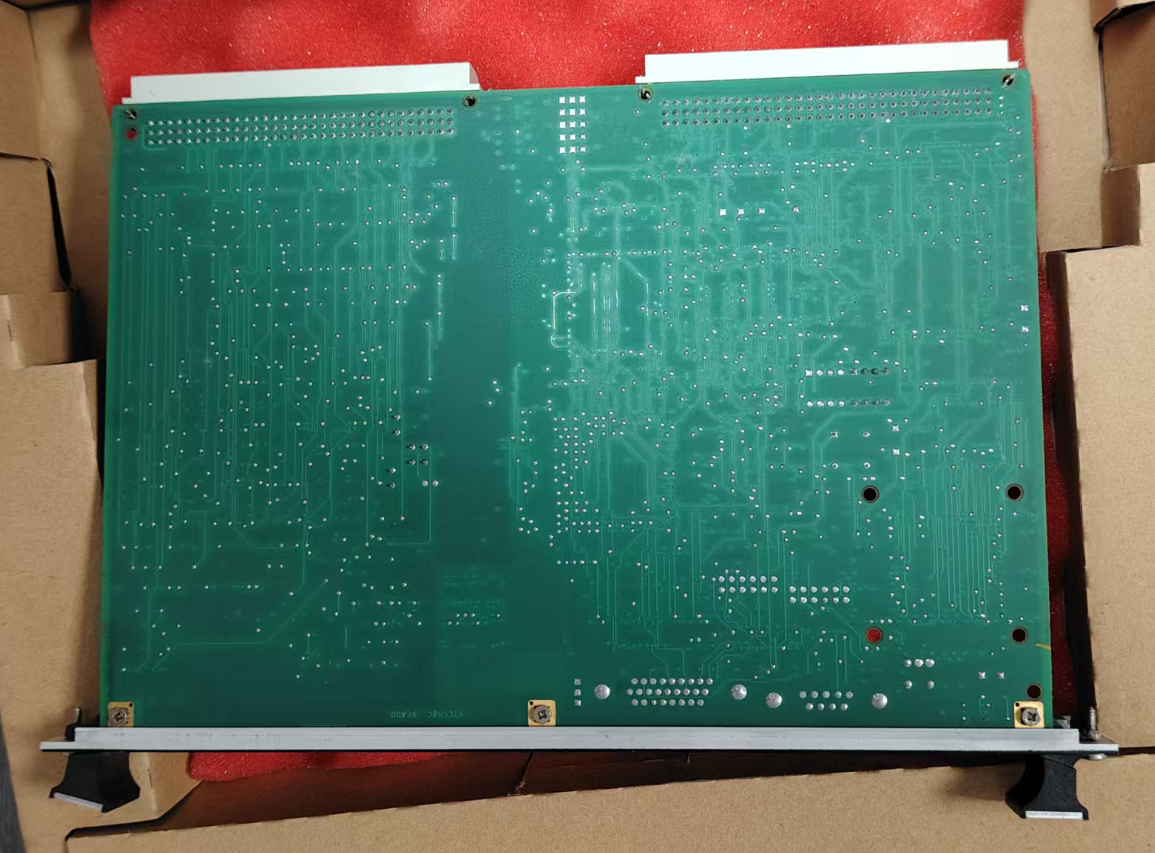

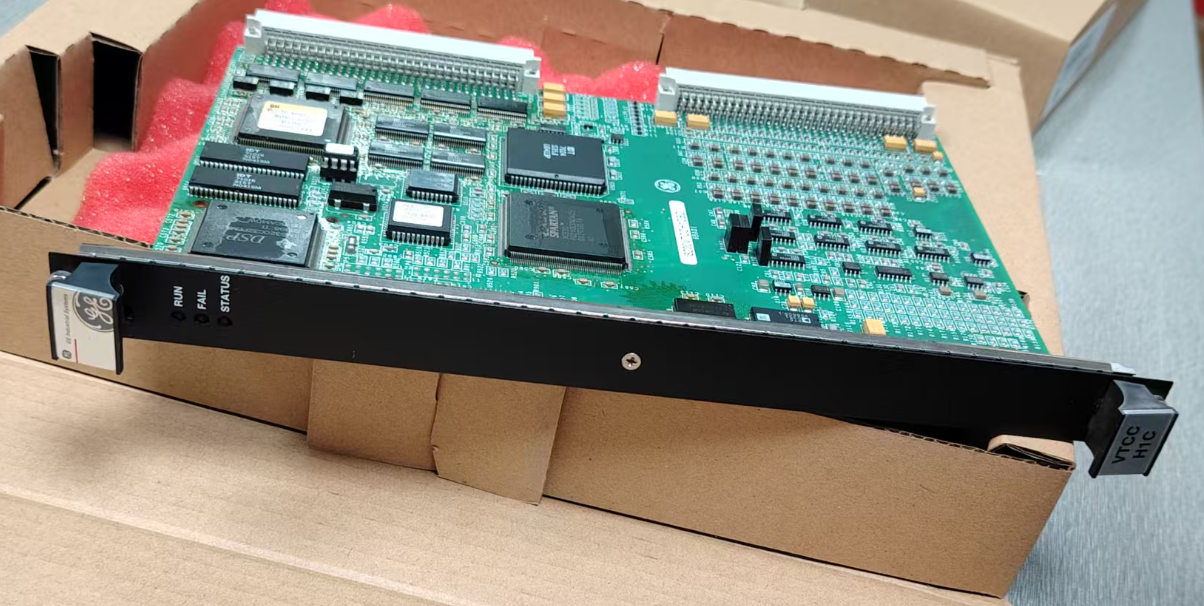

Carte d'entrée numérique pour thermocouple IS200VTCCH1C GE Mark VI

Le GE IS200VTCCH1C sert de noyau de traitement d'entrée de thermocouple pour le système de contrôle de turbine Mark VI Speedtronic et constitue un module frontal clé dans les systèmes de surveillance de la température pour les équipements industriels tels que les turbines à gaz et les turbines à vapeur. Ses principales fonctionnalités incluent 24 canaux haute densité, une haute précision 16 bits, une architecture redondante TMR et une adaptabilité robuste aux environnements industriels difficiles.

Ce module se connecte aux thermocouples de terrain via les borniers TBTC (simplex/duplex) ou DTTC (redondant) associés. Il effectue le conditionnement et l'amplification du signal au niveau du millivolt, la compensation de soudure froide, la conversion analogique-numérique et la transmission de données, fournissant ainsi des données brutes fiables pour la logique de température, les alarmes et les fonctions de protection du système de contrôle. Cela garantit le fonctionnement sûr de l'unité dans diverses conditions de fonctionnement.

La conception monocarte à 24 canaux du module réduit efficacement les besoins en espace rack. Dans les centrales électriques à cycle combiné, il n'est pas nécessaire de répartir les signaux sur plusieurs cartes d'E/S ; un seul IS200VTCCH1C peut couvrir les principaux points de mesure de température de la turbine à gaz et de la turbine à vapeur.

De plus, avec une large plage de températures de fonctionnement de -40°C à 85°C et un revêtement conforme, il offre une résistance améliorée aux interférences et une grande adaptabilité à la température, ce qui se traduit par des signaux plus stables et des performances améliorées dans les climats difficiles.
