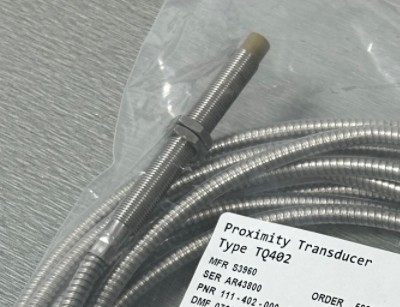

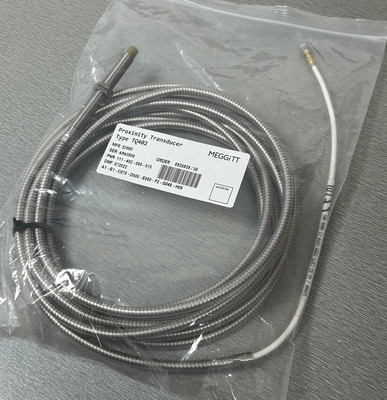

TQ402 111-402-000-012 Système de mesure de proximité A1-B1-C040-D000-E010-F0-G000-H05

TQ402 111-402-000-012 Système de mesure de proximité A1-B1-C040-D000-E010-F0-G000-H05

Caractéristiques:

Sensitivité de l'opération

• Option de commande B21: 8 mV/μm (200 mV/mil)

• Option de commande B22: 2,5 μA/μm (62,5 μA/mil)

• Option de commande B23: 4 mV/μm (100 mV/mil)

• Option de commande B24: 1,25 μA/μm (31,2 μA/mil) Plage de mesure linéaire (typique)

• Option de commande B21: 0,15 à 2,15 mm, correspondant à une sortie de −1,6 à −17,6 V

• Option de commande B22: 0,15 à 2,15 mm, correspondant à une sortie de - 15,5 à - 20,5 mA

• Option de commande B23: 0,3 à 4,3 mm, correspondant à une sortie de −1,6 à −17,6 V

• Option de commande B24: 0,3 à 4,3 mm, correspondant à une sortie de - 15,5 à - 20,5 mA Réponse de fréquence: CC à 20 kHz (-3 dB)

Interchangeabilité des éléments: Tous les composants du système sont interchangeables

Définition:

Les systèmes de mesure de proximité basés sur TQ4xx sont particulièrement adaptés pour mesurer la vibration relative et la position axiale des arbres rotatifs des machines, tels que ceux trouvés dans la vapeur,Turbines à gaz et à hydraulique, ainsi que dans les alternateurs, turbocompresseurs et pompes.

Le système est basé sur un capteur sans contact TQ402 ou TQ412 et un conditionneur de signal IQS900.Ils forment un système de mesure de proximité calibré dans lequel chaque composant est interchangeable.Le système produit une tension ou un courant proportionnel à la distance entre l'extrémité du transducteur et la cible, par exemple un arbre de machine.

Plage de température

• Transducteur : -40 à +180°C avec dérive < 5% (opérationnel). +180 à +220°C avec dérive > 5% (survie à court terme).

• Transducteur et câble: -40 à +195°C si utilisé dans une zone Ex

• câble, connecteur et protection facultative: -40 à +200°C

Classification de protection (selon la CEI 60529) : la tête du transducteur de proximité (tête du transducteur et câble intégré) est classée IP68

Vibration (conformément à la CEI 60068-2-26) : pic de 5 g entre 10 et 500 Hz

Accélération de choc (selon la norme IEC 60068-2-27) : pic de 15 g (moitié d'onde sinusoïdale, durée de 11 ms)
