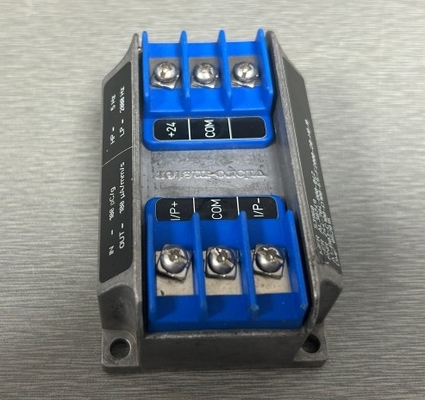

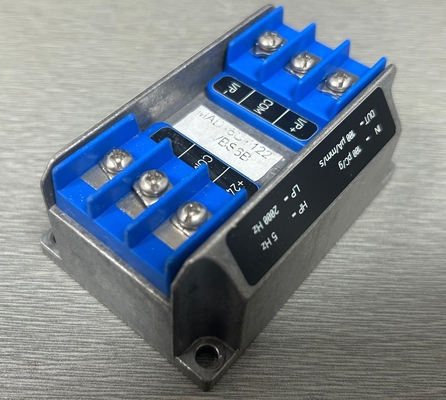

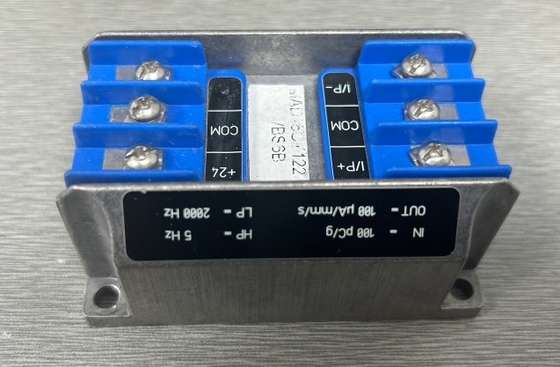

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Conditionnateur de signal Transducteur à base piézoélectrique

IPC704 244-704-000-042 A1-B03-C100-D100-E5-F2000-G0-H0-I0 Conditionnateur de signal Transducteur à base piézoélectrique

Caractéristiques:

• Pour les accéléromètres piézoélectriques CA xxx et les capteurs de pression dynamique CP xxx
• Filtres à passage élevé et à passage bas configurables
• Plage de fréquences: de 0,5 Hz à 20 kHz
• Intégrateur facultatif pour produire une sortie de vitesse
• Transmission de courant ou de tension à deux fils ou à trois fils en option
• Certifié pour une utilisation dans des atmosphères potentiellement explosives
• Une gamme d'options d'installation est disponible

Définition:

Le conditionneur de signal IPC 704 convertit le signal basé sur la charge d'un transducteur piézoélectrique en signal de courant ou de tension.Ce signal de courant ou de tension est transmis à l'électronique de traitement via un câble de transmission standard à deux ou trois fils.

Les circuits électroniques du conditionneur de signal IPC 704 sont incorporés dans un boîtier en aluminium moulé.Le conditionneur de signal a des filtres à passage élevé et à passage bas configurables et un intégrateur optionnel pour donner une sortie de vitesseEn outre, les filtres RFI protègent l'entrée et la sortie contre les interférences radiofréquences et autres influences électromagnétiques.

IPC 704 pour les capteurs utilisant des matériaux piézoélectriques standard (244-704-000-042-...)

• Transfert sans intégrateur: 0,1 à 10 mV/pC ou 0,1 à 10 μA/pC

• Transfert avec intégrateur: 981 à 98 100 mV/s ou 981 à 98 100 μA/s

IPC 704 pour les capteurs utilisant du matériau piézoélectrique GaPO4 (244-704-000-511-...)

• Transfert: de 0,1 à 50 mV/pC ou de 0,1 à 50 μA/pC

Erreur de linéarité: ≤ 0,2%

Stabilité à température: 100 ppm / °C typique

Phase n ° 3:

180° entre le signal d'entrée et la sortie d'accélération.

180° entre le signal d'entrée et la pression de sortie.

90° entre les sorties d'accélération et de vitesse.
