ICS Triplex T8891 Terminal de champ de sortie de vitesse Assy SOFTA

PRODUIT: ICS Triplex T8891 Assemblage de bornier de terrain de sortie de vitesse (SOFTA)

Aperçu du produit

Aperçu du produit

L'assemblage de terminaison de terrain (FTA) Trusted® - Entrée numérique 24 Vdc T8800 est conçu pour servir d'interface principale entre un appareil de terrain générant un signal numérique et le module d'entrée numérique 24 Vdc TMR Trusted T8403.

Caractéristiques : • 40 canaux d'entrée par FTA. • Connexions d'appareils de terrain standard de l'industrie (2 fils). • Compatibilité rail DIN standard. • Installation et connexion simples. • Fonctionnement 24 Vdc. • Connexion SmartSlot pour le remplacement à chaud « un à plusieurs » des modules d'entrée. • Alimentation de terrain fusiblée par canal. • Indication par diode électroluminescente (DEL) embarquée de l'intégrité de l'alimentation de terrain.

L'assemblage de terminaison de terrain d'entrée numérique 24 Vdc à 40 canaux Trusted T8800 fournit une terminaison pour un maximum de 40 canaux d'entrée provenant de divers types d'appareils de terrain qui génèrent une entrée numérique. La figure 2 ci-dessous montre la configuration d'un seul canal.

L'alimentation pour le terrain est dérivée de deux alimentations 24 Vdc qui sont « mises en commun » via des diodes sur le FTA. L'indication de la présence de l'alimentation est fournie par une DEL verte. L'alimentation est ensuite acheminée vers chaque canal. La tension d'alimentation vers le terrain est acheminée via le fusible de 50 mA. Cela limite efficacement le courant dans la boucle de terrain. Le signal entrant (numérique) de l'appareil de terrain est acheminé directement vers le module d'entrée numérique. Les composants de surveillance de ligne (si nécessaire) fournissent les seuils nécessaires utilisés par le module d'entrée pour détecter l'état de la boucle/de l'appareil de terrain, c'est-à-dire circuit ouvert/court-circuit, alarme, etc. Le câble reliant les 40 canaux du module d'entrée au FTA est terminé sur la prise à 96 voies SK1. Les signaux SmartSlot (version 1) du module sont connectés à SK1. Le connecteur SmartSlot est SK2 et est également une prise à 96 voies. Ce connecteur n'est pas utilisé lorsque SmartSlot Version 2 est utilisé dans le système Trusted. Les alimentations de terrain doubles CC sont connectées au FTA via un bornier à 5 voies PWR TB. Les signaux d'entrée du terrain (40) sont connectés par des dispositions à 2 fils terminées sur 12 borniers à 3 voies et 2 à 2 voies

Caractéristiques :

• 40 canaux d'entrée par FTA.
• Connexions d'appareils de terrain standard de l'industrie (2 fils).
• Compatibilité rail DIN standard.
• Installation et connexion simples.
• Fonctionnement 24 Vdc.
• Connexion SmartSlot pour le remplacement à chaud « un à plusieurs » des modules d'entrée.
• Alimentation de terrain fusiblée par canal.
• Indication par diode électroluminescente (DEL) embarquée de l'intégrité de l'alimentation de terrain.

Détails de la livraison :

Garantie : 12 mois.
Délai de livraison : 1 à 2 jours ouvrables.
Type de paiement : T/T et Western Union.
Partenaires de messagerie : DHL, UPS, TNT, FedEx et EMS.
Spécifications techniques, manuels et fiches techniques : disponibles sur demande.

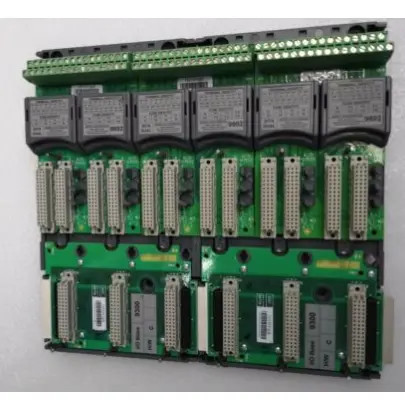

Image :
