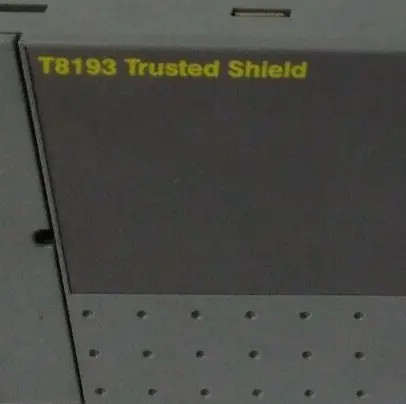

ICS Triplex T8193 SHIELD pour le module de commande 3SLOT

PRODUCT: ICS Triplex T8193 BLINDAGE POUR MODULE CONTRÔLEUR 3SLOT TRUSTED

Aperçu du produit

Aperçu du produit

Ce document fournit des informations générales sur l'adaptateur d'interface de processeur Trusted® T812X. L'adaptateur permet un accès facile aux ports de communication du processeur redondant triple modulaire (TMR) Trusted (T8110B & T8111) dans le châssis du contrôleur pour le système de contrôle distribué (DCS) et d'autres liaisons. L'unité est également utilisée pour activer un certain nombre de fonctions étendues disponibles sur le processeur TMR Trusted, y compris les fonctions de réception des signaux de synchronisation temporelle IRIG-B, permettant l'utilisation de la communication pair à pair double (‘améliorée’) et permettant au système Trusted de devenir maître MODBUS.

Caractéristiques :

• Permet un accès facile pour que les systèmes externes communiquent avec un processeur TMR Trusted. • Installation facile (se connecte directement à l'arrière du châssis du contrôleur). • Deux connexions RS422/485 configurables à 2 ou 4 fils. • Une connexion RS422/485 à 2 fils. • Connexions de défaut/panne pour les processeurs actifs et de secours. • Connexion de diagnostic du processeur. • Connexions de surveillance de l'arrêt de l'alimentation. • Option de connexion des signaux de synchronisation temporelle IRIG-B122 et IRIG-B002. • Option pour activer le maître MODBUS sur l'interface de communication Trusted.

L'adaptateur d'interface de processeur Trusted T812x est conçu pour être connecté directement à l'arrière d'une position de processeur TMR Trusted dans un châssis de contrôleur Trusted T8100. L'adaptateur fournit une interface de connexion de communication entre le processeur TMR Trusted et les systèmes distants. L'adaptateur offre également la possibilité de connecter des signaux de synchronisation temporelle IRIG-B au processeur. La connexion entre l'adaptateur et le processeur TMR Trusted se fait via deux connecteurs DIN41612 E-type à 48 voies (SK1), un pour la connexion aux processeurs actifs et de secours.

L'adaptateur comprend un circuit imprimé sur lequel sont montés les ports de communication, les connecteurs IRIG-B et les deux prises SK1 (connecteurs vers les processeurs TMR Trusted actifs/de secours). L'adaptateur est contenu dans une enceinte métallique et est conçu pour être clipsé sur le connecteur approprié à l'arrière du châssis du contrôleur. Des boutons de déverrouillage sont fournis pour permettre la déconnexion de l'adaptateur. Les ports de communication disponibles sur l'adaptateur sont RS422/RS485 à 2 fils sur le port 1 et RS422/RS485 à 2 ou 4 fils sur les ports 2 et 3. Un point de mise à la terre est prévu sur le circuit imprimé afin que la mise à la terre du châssis du processeur soit connectée à la coque de l'adaptateur et à la mise à la terre du rack de modules. Il est important, pour la sécurité et la décharge électrostatique (ESD), que la liaison équipotentielle soit connectée et maintenue.

Détails de la livraison :

Garantie : 12 mois.
Délais de livraison : 1 à 2 jours ouvrables.
Type de paiement : T/T et Western Union.
Partenaires de messagerie : DHL, UPS, TNT, FedEx et EMS.
Spécifications techniques, manuels et fiches techniques : disponibles sur demande.
