Chassis du contrôleur TMR fiable ICS Triplex T8100

PRODUCT: Châssis de contrôleur TMR Trusted T8100 ICS Triplex

Aperçu du produit

Aperçu du produit du châssis de contrôleur Trusted

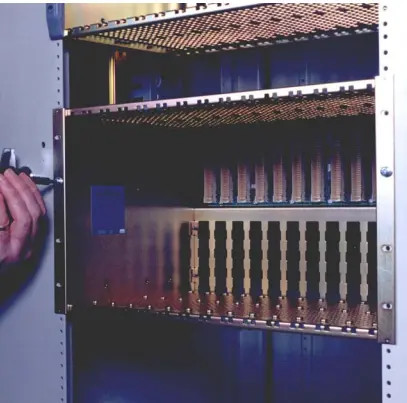

Le châssis du contrôleur Trusted® peut être monté sur un châssis oscillant ou fixe et loge le processeur redondant triple modulaire (TMR) Trusted et les modules d'entrée/sortie (E/S) et/ou d'interface Trusted. Le châssis peut être monté sur panneau (arrière) en ajoutant un kit de montage sur panneau (T8380) qui comprend une paire de supports avec des oreilles orientées vers l'arrière. Le fond de panier Inter-Module Bus (IMB) fait partie du châssis du contrôleur Trusted et assure l'interconnexion électrique et d'autres services pour les modules.

• Emplacements pour processeur TMR Trusted de 2 mm x 90 mm (3,6 pouces). • Emplacements pour modules d'E/S et/ou d'interface Trusted à largeur unique de 8 mm x 30 mm (1,2 pouces). • Aucune pièce réparable par l'utilisateur à l'intérieur. • Assemblage rapide. • Outillage/pièces minimum. • Capacité de connecteur de port d'E/S DIN 41612 à 32, 48, 64 et 96 voies. • Options d'entrée de câble. • Refroidissement par convection des modules à travers le châssis

Le châssis du contrôleur peut être rempli de différentes manières en fonction des exigences de chaque système, pour accueillir un maximum de 8 emplacements de modules d'E/S et/ou d'interface Trusted à largeur unique (30 mm) et jusqu'à deux processeurs TMR Trusted à largeur triple (90 mm). L'assemblage du châssis comporte des positions de vis, quatre sur chaque bride, qui sont utilisées pour permettre une fixation sûre aux supports latéraux sur le châssis. Les modules sont insérés en les faisant glisser avec précaution dans leur position d'emplacement, en s'assurant que les canaux en forme de « U » des boîtiers supérieur et inférieur du module engagent les guides surélevés des plaques supérieure et inférieure du châssis. Les leviers d'éjection sur les modules fixent les modules sans poignée à l'intérieur du châssis. Un espace de 90 mm doit être prévu entre les châssis sur un châssis pour faciliter le processus de refroidissement.

Détails de la livraison :

Garantie : 12 mois.
Délai de livraison : 1 à 2 jours ouvrables.
Type de paiement : T/T et Western Union.
Partenaires de messagerie : DHL, UPS, TNT, FedEx et EMS.
Spécifications techniques, manuels et fiches techniques : disponibles sur demande.
