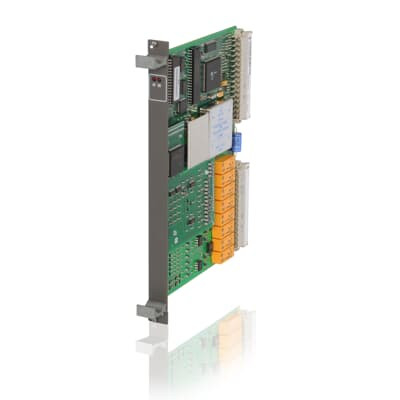

Produit:Le module de commande ABB 83SR04F-E GJR2390200R1210

Définition

Le module est utilisé pour le stockage de programmes binaires et analogiques
Il peut être utilisé pour contrôler les tâches sur les niveaux de commande du moteur, du groupe et de l'unité.
être utilisés pour les applications suivantes:
- Contrôle des entraînements unidirectionnels
- Contrôle des actionneurs par entraînement
- Contrôle de l'entraînement des soupapes électroniques
- Contrôle des groupes de fonctions binaires
(séquentielle et logique)
- Contrôle en trois étapes
- Conditionnement du signal
Le module est destiné à être utilisé en liaison avec la station de traitement polyvalente.
Le module peut être utilisé en trois modes différents:
- Mode de commande binaire.
(et fonctions de base analogiques)
avec une durée de cycle variable
- Mode de commande analogique
(et le contrôle binaire)
avec une durée de cycle fixe et sélectionnable
- Mode de conditionnement du signal
d'une puissance de sortie de bit de perturbation et d'une durée de cycle fixe
Le mode de fonctionnement est sélectionné par bloc de fonctions
TXT1, qui est le premier à apparaître dans la structure.
Dans le mode de commande binaire, jusqu'à 4 groupes de fonctions binaires
commande ou 4 commandes d'entraînement, ou combinaisons d'entraînement et
les contrôles de groupe de fonctions binaires peuvent être mis en œuvre pour chaque
module (notant le temps de cycle du module).
Dans le mode de commande analogique, un maximum de 4 commandes analogiques
Les circuits sous forme de régulateurs à 3 étapes - selon le
régulation du temps de l'actionneur - peut être mise en œuvre pour chaque
le module (voir “Modis de fonctionnement”).
Le module intègre 4 interfaces matérielles avec l'équipement de commutation et le processus.

Données de commande:
83SR04-E/R1210 Numéro de commande: GJR2390200R1210
