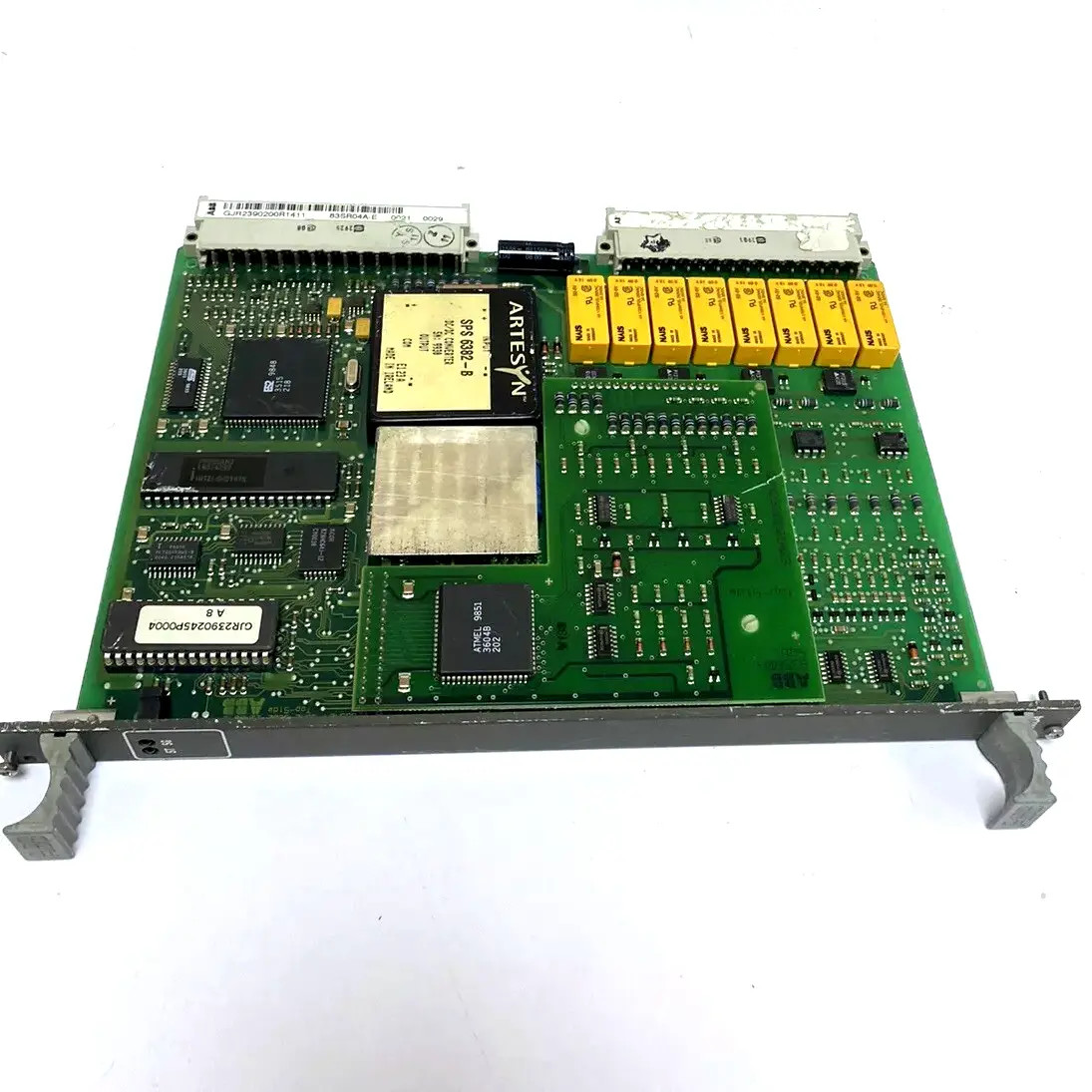

Produit:Module de commande de traitement du signal de commande binaire et analogique ABB

Définition

Le module décrit semble être un module de commande polyvalent utilisé pour diverstâches de commande binaire et analogiqueà différents niveaux de contrôle, y compriscontrôle de conduite,contrôle de groupe, etcontrôle de l'unitéVous trouverez ci-dessous un résumé et une explication de ses caractéristiques, fonctions et applications:

Principales caractéristiques et fonctions:

1. Les tâches de contrôle: Le module est utilisé pour le stockageLes programmesqui gèrent les deuxà doubleetfonctions de commande analogiquesIl peut gérer une variété de tâches de contrôle, notamment:
   • Contrôle du moteurpour les entraînements unidirectionnels.
   • Contrôle du moteurpour les actionneurs et les soupapes magnétiques.
   • Contrôle des groupes de fonctions binaires(comme le contrôle séquentiel et logique).
   • Contrôle en trois étapespour différents types d'opérations.
   • Conditionnement du signalpour améliorer la précision du signal ou régler les signaux pour un traitement ultérieur.
2. Mode de fonctionnement: Le module prend en charge trois modes de fonctionnement distincts, chacun adapté à différents scénarios de commande:
   • Mode de commande binaire (avec fonctions analogiques de base): Ce mode fonctionne avec une durée de cycle variable et prend en charge la commande binaire (états d'allumage/d'arrêt ou logique) et les fonctions de commande analogiques de base.
   • Mode de commande analogique (avec commande binaire): Dans ce mode, le temps de cycle est fixe et sélectionnable.
   • Mode de conditionnement du signal: Utilisé pour modifier les signaux, ce mode fonctionne avec une durée de cycle fixe et peut produire un "bit de perturbation" pour indiquer toute erreur ou problème dans le traitement du signal.
3. Programme utilisateur et mémoire: Le programme utilisateur du module est stocké dansmémoire non volatile (EEPROM)Le programme peut être chargé ou modifié via lePDDS (système de distribution des données de processus)en utilisant le système de bus, ce qui rend le module flexible et facile à reconfigurer.
4. Assignation automatique des adresses: Le module définit automatiquement son adresse lorsqu'il est branché sur unstation de traitement polyvalente, simplifiant l'installation et la configuration sans avoir besoin de configuration manuelle des adresses.
5. Vérification des erreurs et parité: le module est doté d'une vérification intégrée de l'intégrité de la communication. Il vérifie le transfert sans erreur des télégrammes reçus du bus de la station en fonction de leurs bits de parité.Il ajoute des bits de parité aux télégrammes envoyés au bus pour assurer une transmission de données sans erreur.
6. Énergie et tension: Le module fonctionne avec un+ 24 V de courant continuLa tension de fonctionnement et génère en interne différents niveaux de tension pour alimenter les interfaces de processus (US11, US21, US31, US41).Ces tensions sont résistantes aux courts-circuits et conçues pour éviter toute interaction entre les différents niveaux d'alimentation.
7. Diagnostics et indicateurs: Le module fournit des diagnostics parIndicateurs à LEDsur le panneau avant:
   • ST (trouble): Cette lumière indique une perturbation à l'intérieur du module ou dans la communication de données avec le module.
   • SG (trouble du module): Indique des problèmes ou des défauts dans le module lui-même.
8. InterfacesLe module comprend:4 interfaces matériellesCes interfaces sont conçues pour une connectivité et un fonctionnement flexibles au sein des systèmes industriels, permettant un contrôle et une surveillance.

Applications à réaliser:

Le module peut être utilisé dans divers systèmes d'automatisation et de contrôle industriels pour des applications telles que:

• Contrôle du moteur:
  • Pour contrôler les entraînements unidirectionnels, les actionneurs et les soupapes électromagnétiques, ce module fournit le conditionnement du signal et la logique de commande nécessaires.
• Contrôle séquentiel et logique:
  • Le mode de contrôle du groupe de fonctions binaires est utilisé pour mettre en œuvrecontrôle logique séquentieloucontrôle par étapeIl s'agit d'un outil idéal pour des applications telles que les lignes de fabrication, les convoyeurs ou les robots d'assemblage.
• Conditionnement du signal:
  • Le module peut être utilisé pour:conditionnement du signal, ce qui est important pour s'assurer que les signaux d'entrée sont traités avec précision avant d'être envoyés au contrôleur ou à un autre équipement de traitement.
• Contrôle en trois étapes:
  • Dans les cas où les processus nécessitent uneContrôle en trois étapes(comme dans le contrôle de la température, le contrôle du moteur ou d'autres systèmes à trois états), ce module fournit les fonctionnalités nécessaires.

Les avantages:

1. La flexibilité: La possibilité de sélectionner différents modes de fonctionnement (contrôle binaire, contrôle analogique, conditionnement du signal) rend le module adaptable à un large éventail d'applications et de cas d'utilisation.
2. Gestion des erreurs et intégrité de la communication: Les vérifications de parité intégrées et la communication d'erreurs viaIndicateurs à LEDcontribuer à assurer une communication fiable et l'intégrité du système, ce qui rend le module plus robuste dans les environnements industriels.
3. Facilité d'intégration: Le réglage automatique de l'adresse et la compatibilité avec les stations de traitement polyvalentes permettent de facilement intégrer le module dans des systèmes plus importants, ce qui réduit le temps d'installation et la complexité.
4. Compact et fiable: La conception compacte et le diagnostic robuste (avec indicateurs de perturbation) rendent ce module adapté aux environnements industriels critiques où la fiabilité du système est essentielle.

Conclusion:

Ce module est une solution de commande puissante et flexible qui combinecontrôle binaire et analogique,conditionnement du signal, etvérification des erreursSon utilisation dans diverses applications industrielles, du contrôle de l'entraînement à la logique séquentielle et au conditionnement du signal, en fait un choix polyvalent pour les systèmes d'automatisation complexes.d'une épaisseur n'excédant pas 10 mm, contrôle de processus, ou toute application nécessitant un contrôle précis des entraînements, des actionneurs ou des capteurs, ce module offre des performances fiables, efficaces et adaptables.
