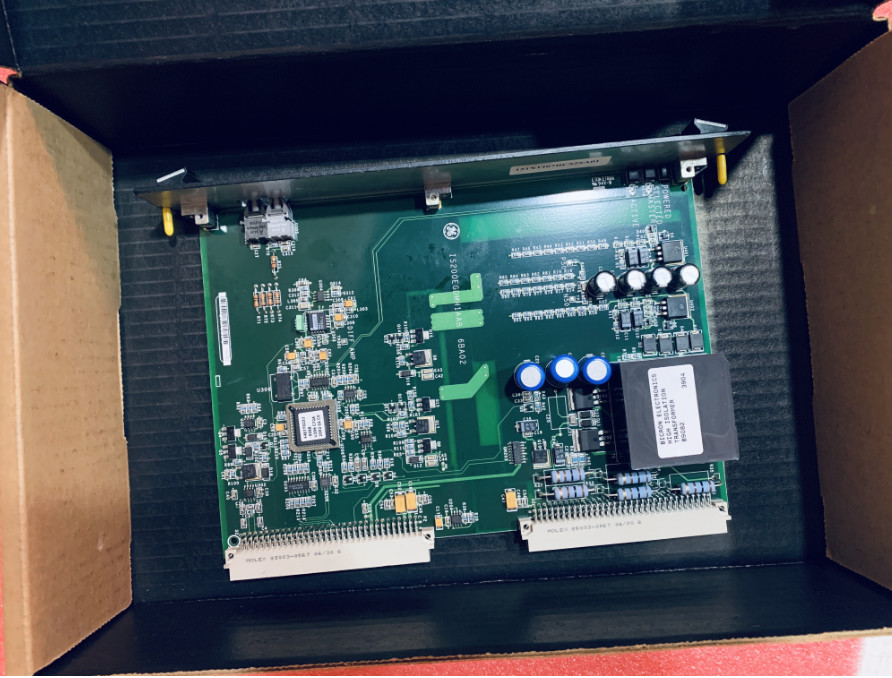

Produit:Module de détection du sol par excitateur IS200EGDMH1AFG

Définition

L'IS200EGDMH1AFG est un module de détection de sol d'excitation fabriqué et conçu par General Electric dans le cadre de la série EX2100 utilisée dans les systèmes de contrôle d'excitation de GE.Le module de détection au sol IS200EGDMH1 est utilisé dans le régulateur d'excitation EX2100.Il s'agit d'une carte à double fente, à double hauteur (6U) qui est montée dans le rack Exciter Power Backplane (EPBP).Le détecteur de terrain de champ détecte la résistance de fuite-âge du champ entre n'importe quel point du circuit de champ du générateur à la terreUn système simple aura un EGDM et un système redondant en aura trois. L'emplacement des EGDM est indiqué sur la figure 1.détecte la tension à travers la résistance du capteur de sol et envoie le signal à l'EGDM par un câble à neuf conducteursLe module EXAM est monté dans le module haute tension situé dans le panneau auxiliaire.

Dans une commande redondante, l'ensemble de trois cartes EGDM est configuré comme contrôleur (C), maître 1 (M1) et maître 2 (M2).La configuration de chaque EGDM est contrôlée par un ensemble de broches de programme sur le connecteur P2L'information sur le maître qui fournit le signal d'entraînement à la résistance de détection du module d'atténuation est envoyée par le DSPX, via l'EISB dans le rack du contrôleur, à l'EGDM C.En recevant cette information via la liaison fibre optique, C soit alimente le relais du module d'atténuation si M2 est le pilote, soit le laisse sans alimentation si M1 est le maître choisi.un signal différentiel est envoyé à M1 et M2 indiquant le maître choisi;Ce signal active le générateur de signal sur le maître actif et sélectionne la source de commande d'essai sur chaque module (M1, M2 et C).Maintenant, le maître actif reçoit un signal d'oscillateur sur la liaison de fibre optique du DSPX à travers l'EISB qu'il convertit en un signal positif ou négatif de 50 voltsCette tension d'onde carrée est envoyée par câble au module EXAM et appliquée à une extrémité de la résistance Sense.

Le conditionneur de signal reçoit un signal différentiel atténué (10:1) de la résistance Sense du module EXAM.Le conditionneur de signal est un amplificateur différentiel de gain d'unité simple avec un rapport de rejet de mode commun élevé suivi d'un convertisseur A-à-D (VCO de l'oscillateur à tension contrôlée)Le VCO alimente un émetteur à fibre optique.Le circuit du conditionneur de signal est alimenté par une alimentation isolée pour maintenir la sécurité du personnel et de l'équipement en raison de la haute tension de mode commun à la résistance SenseLe conditionneur de signal peut mesurer le niveau de sortie de l'amplificateur de puissance en mise à la terre du côté pont de la résistance Sens attenuée sur commande de la section de commande.

Les caractéristiques:

• La section C du contrôleur reçoit tous les signaux de programmation et de commande provenant des différentes sources pour déterminer quel module sera le maître.Il reçoit également le signal d'oscillateur du DSPX afin qu'il puisse générer une commande de test à chaque transition du signal d'oscillateur.

• La commande d'essai est un signal de 250 ms qui peut être réactivé à chaque transition du signal de l'oscillateur (même si la période du signal est inférieure à 250 ms).

• Cette commande d'essai est ensuite envoyée à la section de commande de chaque module (M1, M2 et C) pour générer un signal d'essai de 250 ms à chaque transition positive de la commande d'essai.Ce signal n'est pas rétractable et les transitions doivent donc être séparées de plus de 250 ms avant qu'un autre signal d'essai ne puisse être généré..

• La section d'alimentation reçoit 24 V de courant continu de l'EPSM approprié par l'intermédiaire de l'EPBP (backplane).il le convertit en ±65 V dc (non isolé) pour l'amplificateur de puissance dans la section du générateur de signal, et +5 V de courant continu (isolé) et ±15 V de courant continu (isolé) pour le conditionnement du signal.

• La sortie de l'amplificateur de puissance est une source de tension avec une impédance de sortie inférieure à 1,0 Ohm. La tension de sortie est d'une onde carrée de ± 50 Volt avec un courant limité à environ 80 mA,d'une longueur d'onde n'excédant pas 10 mm,Au cours de l'essai, la période se réduit à 400 ms.
•
•
