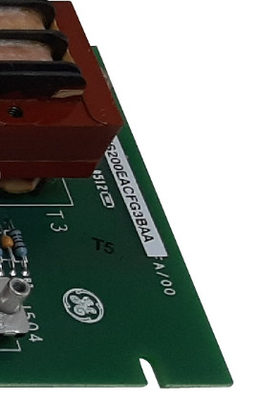

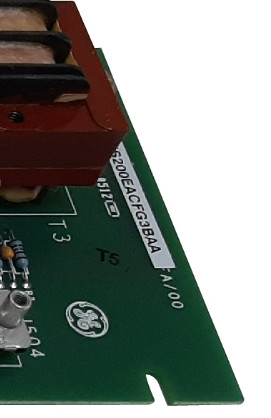

Produit:La carte de rétroaction de l'excitateur de courant alternatif IS200EACFG3BAA

Définition

IS200EACFG3BAA est une carte de rétroaction AC Exciter développée par GEIl fait partie du système de commande EX2100. La carte de rétroaction AC de l'exciter est responsable de la mesure de la tension et du courant d'alimentation en courant alternatif du générateur d'aimants permanents (PMG).La carte EACF (Exciter AC Feedback) est située dans le boîtier auxiliaire de l'exciter.

Mesure de la tension d'excitation

• Version G1: Cette version prend en charge une tension d'entrée triphasée unique dans la plage nominale allant jusqu'à 480 V rms avec une tolérance de +20% à 50 ou 60 Hz.
• Version G2: la version G2 est conçue pour gérer une tension d'entrée triphasée unique dans la plage nominale allant jusqu'à 1000 V rms avec une tolérance de +20% à 50 ou 60 Hz.
• Les deux versions de la carte sont équipées de transformateurs potentiels qui fournissent une tension nominale de sortie de 1,6 V rms à partir de leurs sorties secondaires.les transformateurs de courant de cœur d'air sont utilisés, fournissant une tension de sortie secondaire nominale allant de 0 à 0,8 V rms à 50 ou 60 Hz.

Installation

• Préparation: ouvrir la porte de l'armoire auxiliaire et vérifier que tous les circuits électriques sont testés pour confirmer que l'alimentation est coupée avant de procéder.
• Déconnexion des câbles: déconnectez soigneusement tous les câbles de la carte, en veillant à ce que les étapes suivantes soient respectées:
  • Vérifiez que tous les câbles sont étiquetés avec le nom du connecteur correct, comme indiqué sur le tableau, pour faciliter la reconnexion ultérieure.
  • Pour les entrées de tension, débrancher le câblage des connecteurs à vis TB1, TB2 et TB3.
  • Pour les entrées de bobine, débranchez le câblage au TB4.
• Manipulation du matériel de montage: Veillez à ne pas laisser tomber le matériel de montage dans l'équipement, car cela pourrait endommager l'équipement ou vous blesser lorsque vous appuyez à nouveau sur l'alimentation.
• Retrait de la planche: retirer les trois vis qui fixent la planche au montage et détacher soigneusement la planche de sa position.
• Installation d'un nouveau panneau: orienter le nouveau panneau dans la même position que celui retiré et l'installer solidement sur les prises en utilisant les trois vis retirées à l'étape précédente.
• Reconnexion des câbles et des fils: Reconnectez tous les câbles et fils à la nouvelle carte, en veillant à ce qu'ils soient correctement installés et connectés comme indiqué sur l'étiquette.Cette étape aide à maintenir la fonctionnalité et la connectivité appropriées.
• Finalisation: Une fois toutes les connexions vérifiées et sécurisées, fermez la porte de l'armoire auxiliaire pour terminer le processus de remplacement.
