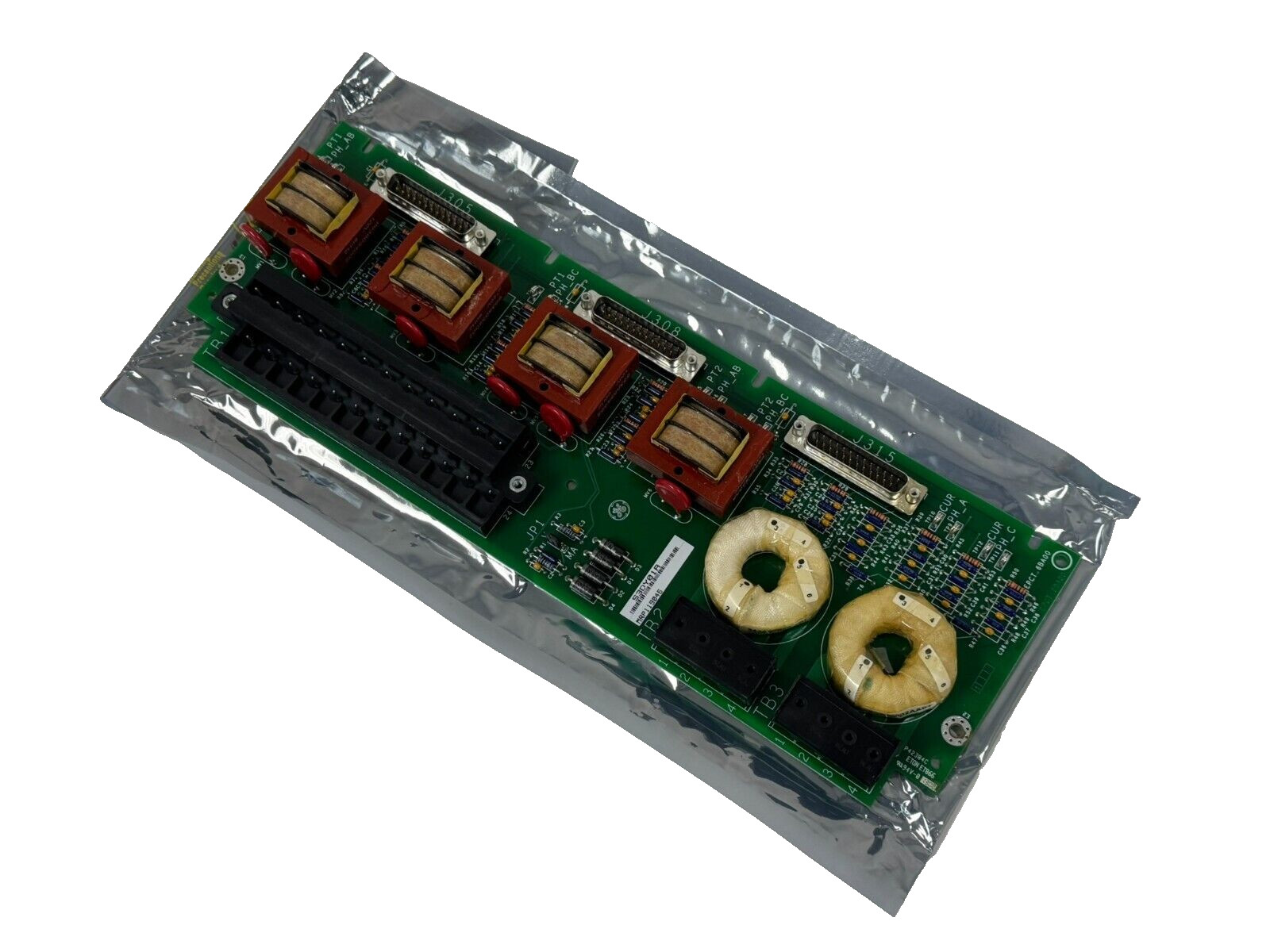

IS200EPCTG1AAA Exciter PT/CT Plateforme de terminaison

Définition

IS200EPCTG1AAA est une carte terminale Exciter PT/CT (EPCT) développée par GEIl fait partie du système d'excitation EX2100.La carte terminale PT/CT (EPCT) de l'exciter sert de composant indispensable spécialement conçu pour gérer les mesures critiques de la tension et du courant du générateur via des transformateurs d'isolationCette carte intègre deux entrées de tension du transformateur potentiel du générateur à 3 phases (PT) et deux entrées du transformateur de courant du générateur (CT), offrant des options de courant de 1 A ou 5 A.Tous les signaux de sortie des transformateurs d'isolation sont câblés efficacement à la carte EMIOEn outre, l'EPCT comprend une seule entrée analogique, capable d'accepter des entrées de tension ou de courant.Pour les applications exigeant la plus grande fiabilité, le système peut intégrer jusqu'à trois panneaux EPCT, assurant la redondance et la robustesse du système.

• La fonctionnalité de la carte consiste à recevoir les tensions du générateur des transformateurs potentiels du client, en dirigeant ces entrées via des commutateurs vers TB1.Cette configuration permet des longueurs de câbles allant jusqu'à 1000 pieds en utilisant 12 câbles AWGLes entrées PT, fonctionnant généralement à une fréquence nominale de 115 V et à une fréquence de 50/60 Hz, sont fusionnées pour assurer une protection contre les anomalies électriques potentielles.
• À l'intérieur de la carte, deux transformateurs d'isolation exécutent efficacement une mesure de tension delta ouverte à trois fils, générant une sortie de 1,533 V rms à partir d'une entrée de 115 V rms.deux entrées de courant du générateur provenant des CT sont connectées à des bornes non branchables.Chaque transformateur de courant dispose d'un enroulement 0-1 A rms et d'un enroulement 0-5 A rms, dont un seul est branché à l'EPCT.équipé d'un système de détection de l'eau.
• Incorporant quatre points d'essai de tension (TP9-12), stratégiquement positionnés sur chaque jambe du côté secondaire des transformateurs d'isolation du courant du générateur.Il est essentiel de noter que ces points d'essai ne doivent pas être mis à la terre par le dispositif de mesure.
• Cette décision de conception est essentielle pour assurer des mesures précises et prévenir les interférences potentielles qui pourraient compromettre la précision des mesures.
• La disposition de la carte, telle qu'elle est représentée dans la disposition de la carte, montre la disposition des composants.essentiels pour leurs mesures respectivesLe bloc terminal TB1, maintenu en place par deux vis, est conçu pour être retiré si nécessaire.servant de mesure de protection contre une éventuelle situation de CT en circuit ouvert.
• Dans une configuration de commande simple, les signaux de tension sont dirigés par le connecteur J305 vers la carte EMIO située dans le contrôleur M1.ces signaux sont distribués, permettant la connexion aux connecteurs J305, J308 et J315. Par la suite, ils sont transmis aux contrôleurs M1, M2 et C, assurant la redondance et la résilience du système.
• Facilite les mesures à travers huit points d'essai de tension (TP1-8), stratégiquement situés sur chaque jambe du côté secondaire des transformateurs d'isolation.Ces points d'essai offrent un accès pratique à des fins de diagnostic et d'essai.
• Le système intègre trois connecteurs sub-D de 25 broches, à savoir J305, J308 et J315. Ces connecteurs sont conçus pour les connexions de câbles au plan arrière EBKP,permettant une liaison sans heurts avec le tableau EMIO, facilitant ainsi la communication et le transfert de données au sein de la configuration du système.
