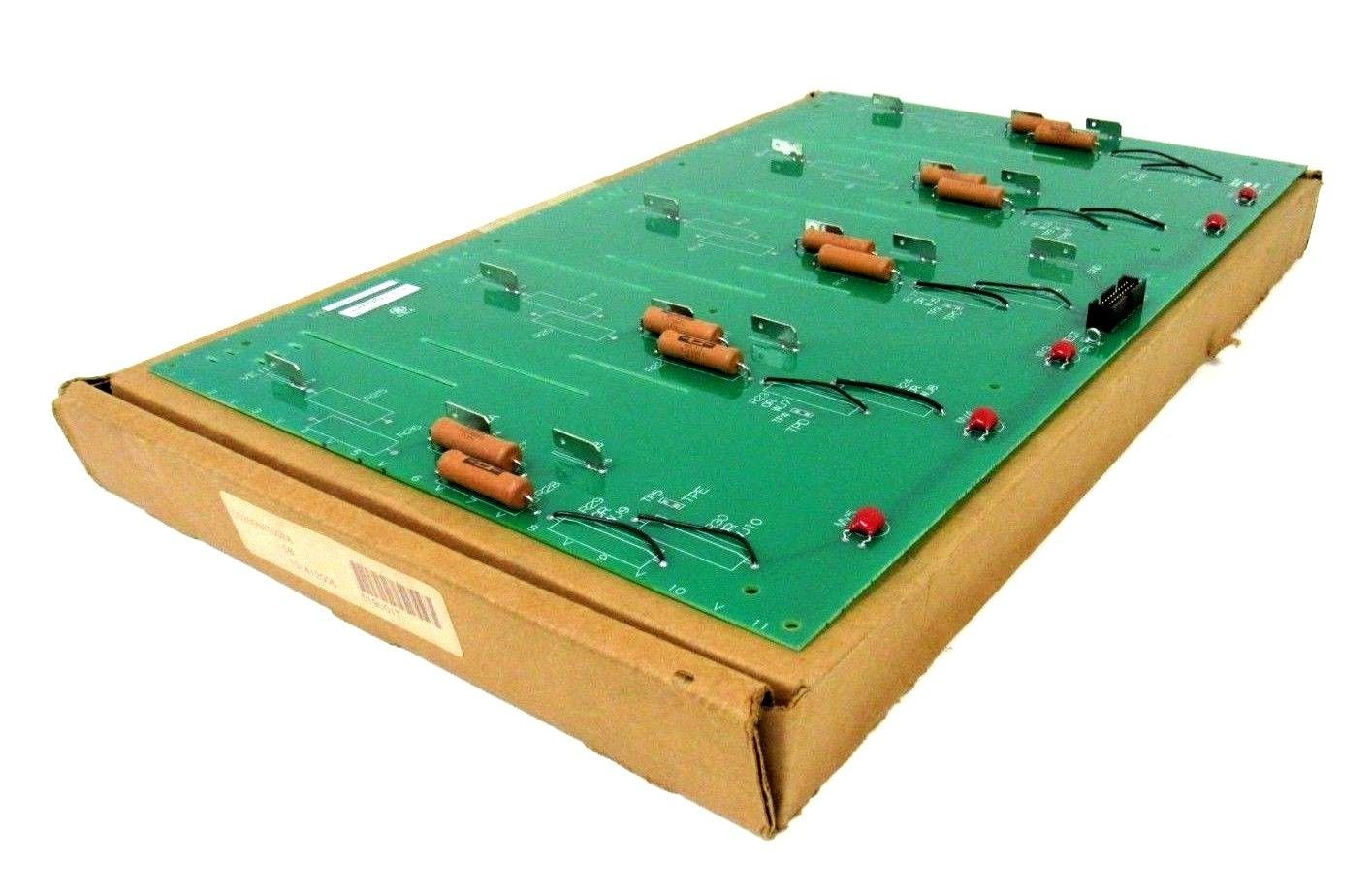

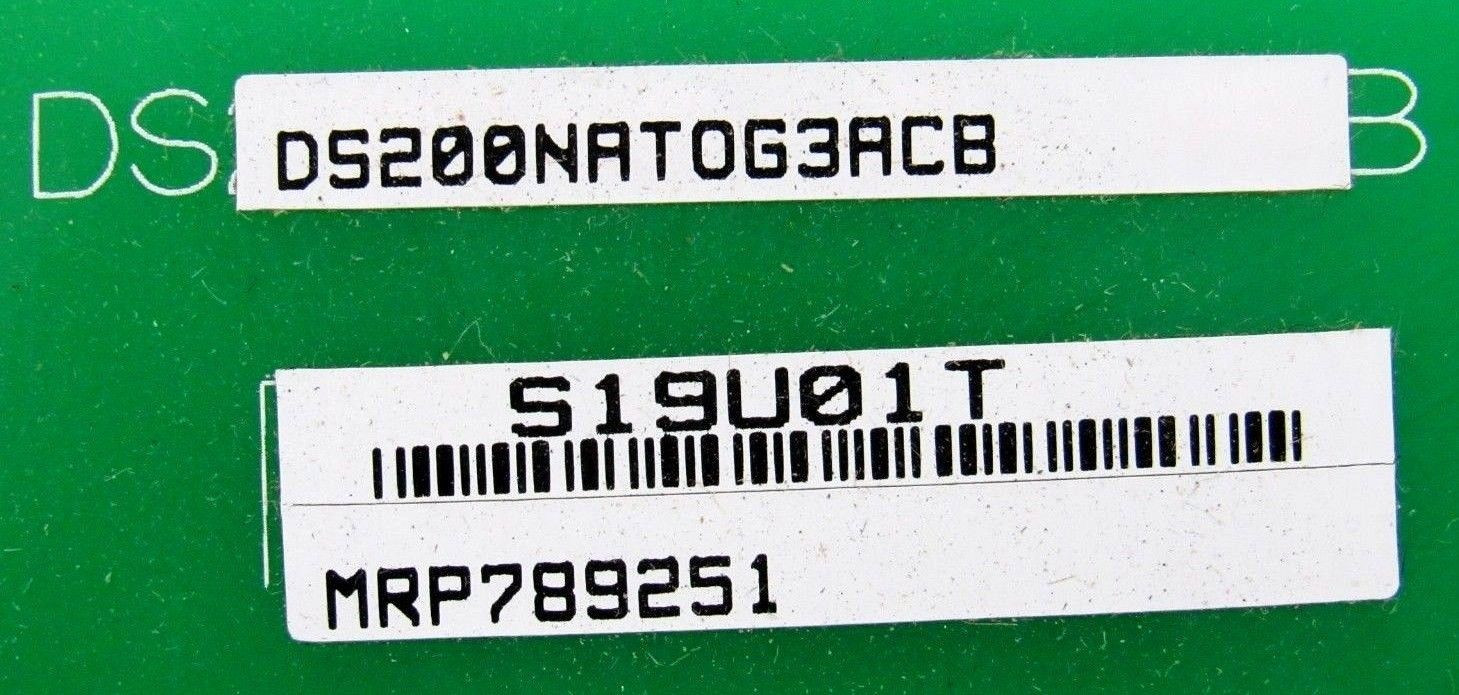

Produit :DS200NATOG3ACB CARTE DE CIRCUIT IMPRIMÉ GENERAL ELECTRIC

DS200NATOG3ACB est une carte de mise à l'échelle de rétroaction de tension développée par GE.Elle fait partie du système de contrôle GE Speedtronic Mark V. Elle gère et met à l'échelle la rétroaction de tension provenant d'un pont redresseur commandé au silicium (SCR). Sa fonction principale est d'atténuer les tensions CA et CC produites par le pont SCR, ce qui est essentiel pour une mesure précise de la rétroaction.

Fonctionnalités

• La carte fonctionne en réduisant l'amplitude des hautes tensions générées par le pont SCR à des niveaux qui peuvent être traités en toute sécurité et avec précision par le système de contrôle. Cette atténuation garantit que les signaux de rétroaction provenant du pont SCR sont précis et fiables.
• En plus de son rôle d'atténuation, la carte s'intègre à d'autres composants critiques du système de contrôle. Elle collabore avec une carte de distribution et d'état des impulsions de gâchette, qui gère la distribution des impulsions de gâchette et des signaux d'état nécessaires au fonctionnement du pont SCR. La carte s'interface également avec un fond de panier VME, qui fournit la connectivité et les voies de communication nécessaires à l'intégration du système.
• En atténuant les tensions du pont SCR et en travaillant en conjonction avec la carte de distribution des impulsions de gâchette et le fond de panier VME, la carte garantit que la rétroaction de tension est mise à l'échelle avec précision et intégrée efficacement dans le système de contrôle. Cela contribue à la stabilité et aux performances globales du système électrique.

Entrée

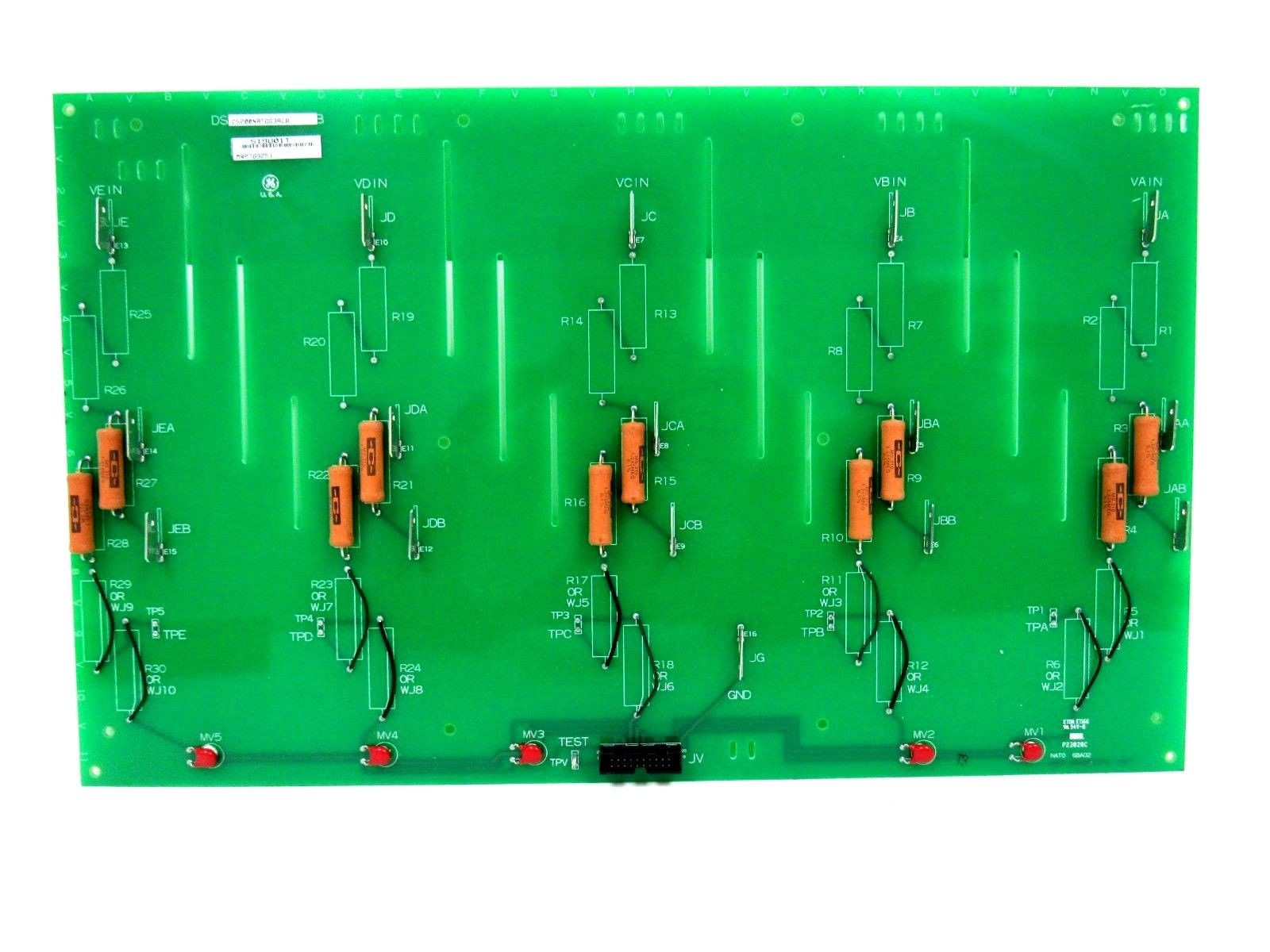

• La carte est conçue avec cinq chaînes identiques de résistances de précision connectées en série. Ces chaînes sont spécifiquement disposées pour gérer différents types d'entrées de tension.
• Il y a une chaîne dédiée à chacune des trois phases CA du pont SCR, ainsi qu'une chaîne pour les tensions de bus CC positives et négatives.
• Chaque chaîne de résistances peut être configurée pour gérer diverses tensions d'entrée grâce à une combinaison de connecteurs d'entrée et de cavaliers filaires.
• La carte offre un choix de trois connecteurs d'entrée différents et de deux cavaliers filaires, permettant l'atténuation des tensions d'entrée à cinq niveaux spécifiques : 6900 volts, 4200 volts, 3300 volts, 2200 volts ou 1200 volts. Cette configurabilité garantit que la carte peut être adaptée pour répondre à différentes exigences de tension et conditions de fonctionnement.

Sortie

• Les sorties des cinq chaînes de résistances sont consolidées en un seul connecteur à ruban à 20 broches. Ce connecteur à ruban sert de point de connexion principal pour l'interface avec d'autres composants du système de contrôle. En utilisant un connecteur à ruban à 20 broches, la carte NATO canalise efficacement les signaux de tension mis à l'échelle provenant des cinq chaînes en une seule interface de sortie cohérente, facilitant ainsi l'intégration avec d'autres éléments du système.
• Pour assurer la sécurité et la fiabilité des signaux de sortie, chaque sortie est équipée d'une varistance à oxyde métallique (MOV). Le MOV joue un rôle crucial dans la protection du système contre les conditions de tension excessive. Si le circuit à ruban de sortie est interrompu alors que la tension d'entrée est toujours présente, le MOV agit pour serrer et limiter la tension, l'empêchant de s'élever à des niveaux qui pourraient potentiellement endommager le système ou d'autres composants connectés. Cette mesure de protection permet de maintenir l'intégrité des signaux de sortie et garantit que le système fonctionne dans des paramètres de tension sûrs.
• La résistance de charge, qui est essentielle pour une mesure précise de la tension et la mise à l'échelle du signal, n'est pas située sur la carte elle-même. Au lieu de cela, elle est située sur la carte de distribution et d'état des impulsions de gâchette. Ce choix de conception permet à la carte de se concentrer sur sa fonction principale d'atténuation et de mise à l'échelle de la tension, tandis que la résistance de charge, située sur la carte de distribution et d'état des impulsions de gâchette, gère la conversion des signaux atténués en valeurs de tension mesurables. Cet agencement permet de rationaliser la fonctionnalité de la carte NATO et d'assurer une intégration efficace avec le système de contrôle plus large.

WOC dispose du plus grand stock de pièces de rechange Mark V et nous pouvons réparer vos pièces de rechange défectueuses avec une garantie.WORLD OF CONTROLSpeut également fournir des composants inutilisés et reconstruits couverts par une garantie. Notre équipe d'experts est disponible 24 heures sur 24 pour répondre à vos besoins urgents en matière de pièces de rechange critiques. Contactez-nous.
