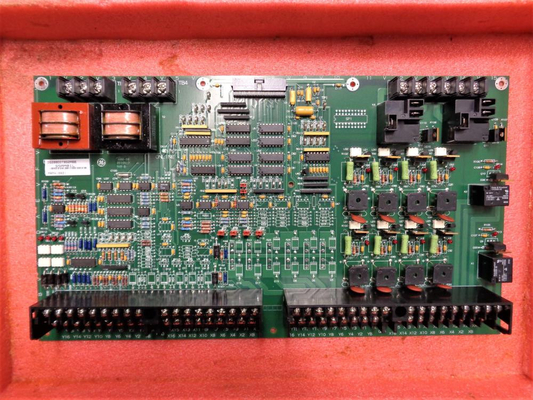

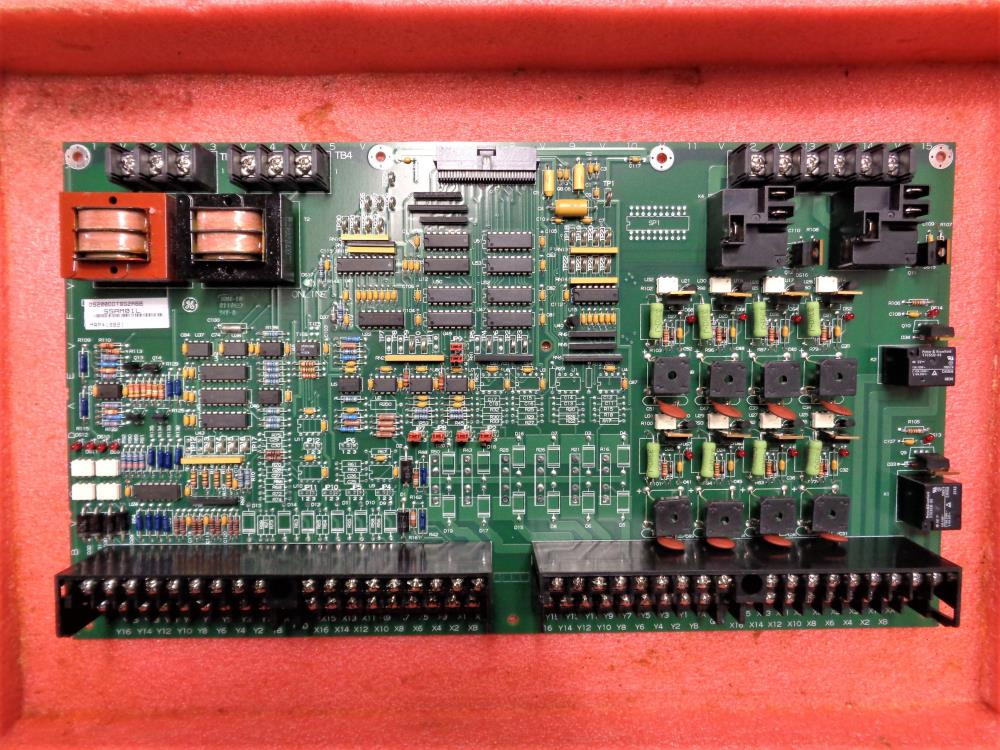

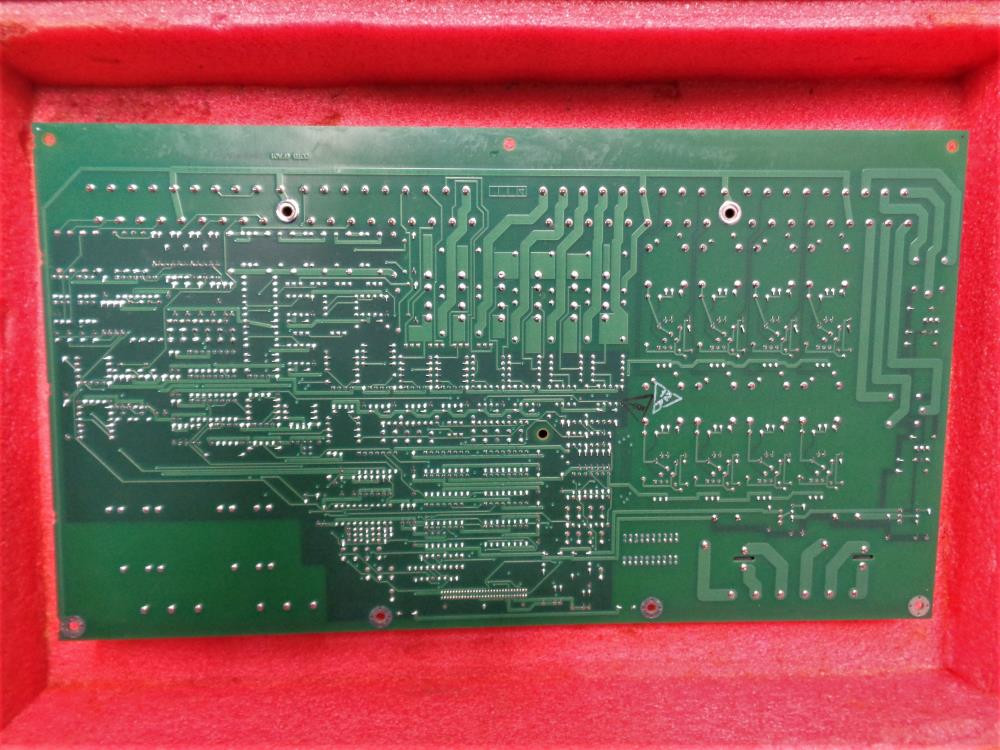

Le DS200DDTBG2ABB est une carte de bornier d'E/S auxiliaires LCI.Cette carte de circuit imprimé (PCB) a été créée en tant que composant pour le système Mark V de GE. Le Mark V était le deuxième des systèmes de gestion de turbines à gaz et à vapeur Speedtronic à offrir des sauvegardes triples redondantes sur les commandes et les paramètres de protection critiques. La série de produits Mark V de cette carte DS200DDTBG2ABB comprend également des fonctionnalités telles que les diagnostics intégrés, la maintenance en ligne et une interface directe avec les capteurs.La carte de circuit imprimé DS200DDTBG2ABB présentée sur cette page produit personnalisée n'est en fait pas la carte de bornier d'E/S auxiliaires LCI d'origine fabriquée pour être placée dans la série plus large de systèmes de contrôle de turbines Mark V ; ce serait la carte de circuit imprimé mère DS200DDTBG2, à laquelle manquent les trois révisions de produit significatives de ce produit DS200DDTBG2ABB.

Conseils et spécifications matérielles

Le DS200DDTBG2ABB est une carte haute tension. Sa fonction est de créer des connexions système pour les signaux d'E/S auxiliaires.Compte tenu de cette fonctionnalité spécifique prévue pour la série de systèmes de contrôle de turbines Mark V, il ne faut pas s'étonner que cette offre de produit DS200DDTBG2ABB utilise sa propre série élevée de composants matériels et de spécifications de composants favorisant la fonctionnalité.La carte DS200DDTBG2ABB reçoit l'alimentation et est connectée à la carte DS200ADMA, qui est un module fille situé sur la carte de contrôle du processeur de signaux numériques DS200DSPC.Le DS200DDTBG2ABB est construit avec plusieurs entrées et sorties. Ces sorties comprennent des entrées CA haute tension (2), des entrées de signaux à courant élevé (6), des entrées de signaux à faible courant (3), des entrées de boucle de courant 4-20 mA (jusqu'à 2) et des entrées de tension non dédiées.Les entrées de boucle de courant dans l'assemblage de cette carte de bornier d'E/S auxiliaires LCI DS200DDTBG2ABB sont réaffectées à partir des canaux d'entrée CT ou LEM à l'aide de cavaliers. La carte DS200DDTBG2ABB présentée ici possède également quatre sorties analogiques tamponnées et deux sorties de courant 4-20mA. La carte possède également seize entrées/sorties numériques.

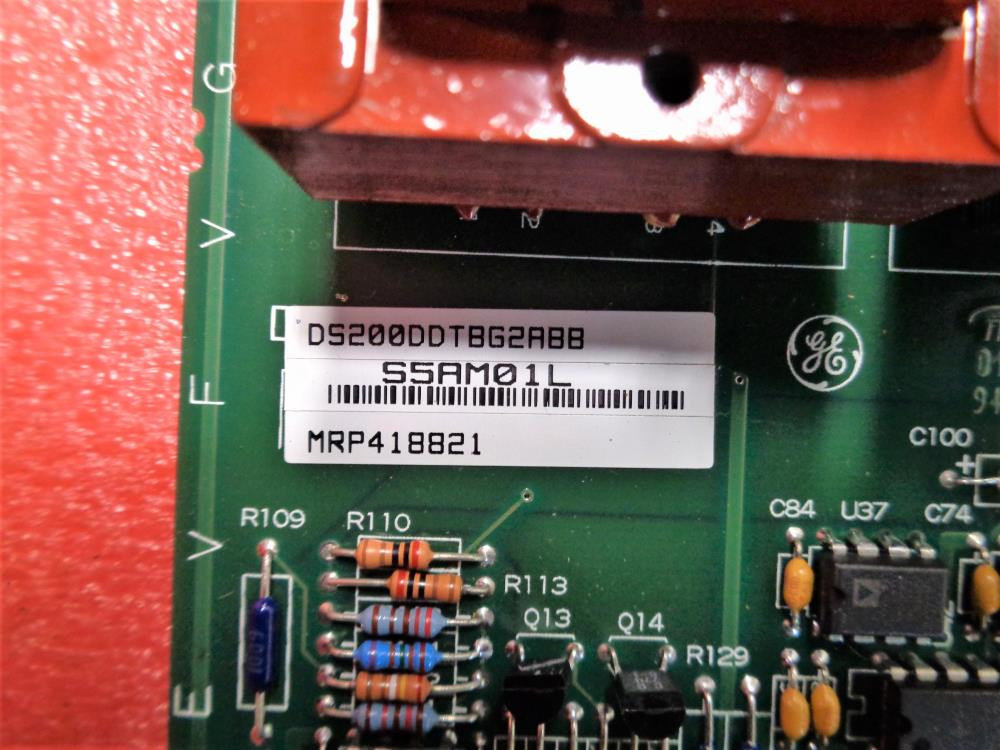

La carte de circuit imprimé DS200DDTBG2ABB est construite avec 33 points de test TP, utilisés pour la mesure des signaux, ainsi que 17 LED (DS1-DS17). La carte comprend douze commutateurs à cavalier avec 3 positions chacun.Le réglage d'usine de ces commutateurs est sur la position 1-2. En termes de composants matériels standard de limitation de tension, la carte de bornier d'E/S auxiliaires LCI DS200DDTBG2ABB utilise deux transformateurs, quatre relais et quatorze transistors. Le DS200DDTBG2ABB utilise également des condensateurs et des résistances, et présente un assemblage sécurisé par le style normal de revêtement de PCB qui a été traité chimiquement.L'assemblage interne de ce produit de la série DS200DDTBG2ABB Mark V possède également huit varistances et quinze réseaux de résistances.Enfin, cette carte de circuit imprimé DS200DDTBG2ABB possède cinq barrettes de connexion qui varient de trois positions de vis à trente-six positions de vis, et possède de nombreux circuits intégrés, dont une puce avec des informations d'identification de la carte et de révision matérielle.De plus amples informations sur les fonctions de la carte, les données d'application, les caractéristiques et l'installation peuvent être trouvées dans GEI-100219, une publication de General Electric qui peut être difficile à récupérer via Internet étant donné la série de ce produit DS200DDTBG2ABB en tant qu'offre de produit de la série héritée Mark V.Avant de prendre une décision d'achat finale sur cette carte de bornier d'E/S auxiliaires LCI haute tension DS200DDTBG2ABB, il est crucial de réaliser que ses spécifications de performance et ses dimensions initialement introduites ont été impactées par son inclusion d'un tableau de révision de produit complet avec deux révisions de produit fonctionnelles et une révision de configuration d'illustration.
