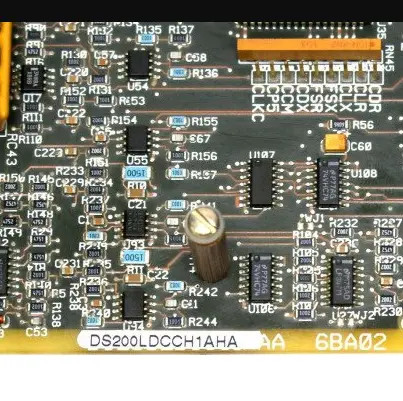

La carte DS200LDCCH1AHA a été fabriquée par General Electric comme une carte de contrôle d'entraînement et de communication LAN (réseau local).Cette carte est adaptée à l'installation dans un certain nombre d'excitateurs et de disques DIRECTO-MATIC 2000.. Une fois installée, la carte fournit un certain nombre de services de commande d'E/S et de fonction de conduite au lecteur hôte.

Quatre microprocesseurs sont installés sur la carte de communication DS200LDCCH1AHA.La carte comprend également un processeur de commande d'entraînement (DCP) utilisé pour convertir les signaux d'E/S analogiques et numériquesLe DCP peut également être utilisé pour convertir les signaux d'E/S entrants provenant d'appareils périphériques connectés tels que les encodeurs et les minuteurs.

Les signaux d'E/S numériques sont généralement traités par le processeur de commande moteur (MCP).le processeur co-moteur (CMP) fournira la puissance supplémentaire de la carte pour ceLes utilisateurs peuvent facilement accéder aux diagnostics de la carte et aux codes d'erreur via le clavier de programmation alphanumérique.

La DS200LDCCHAHA est une carte de circuit imprimé de communication LAN développée par General Electric.Il est utilisé dans les gammes de produits GE EX2000 Excitation et DC2000 et est une carte de circuit imprimé de 7 couches avancée qui est essentiellement le cerveau des EX2000 et DC2000Les fonctions principales fournies par la carte comprennent l'interface de l'opérateur, les communications LAN, le traitement du lecteur et du moteur et les réinitialisations du lecteur.Il comprend plusieurs fonctionnalités embarquées, y compris une communication LAN (réseaux de zone locale) contrôlée par microprocesseurIl y a quatre microprocesseurs sur la carte, lui fournissant une couverture complète des entrées/sorties et du contrôle des entraînements.Le processeur de commande d'entraînement est situé sur la carte en position U1 et il fournit des périphériques d'E/S intégrésLe second est un processeur de commande motrice reconnu sur le tableau comme U21.Les circuits de commande moteur et les communications I/O (analogiques et numériques) sont disponibles avec ce processeur. U35 est l'emplacement du processeur co-moteur. Utilisé uniquement lorsque le traitement supplémentaire est nécessaire, cette section fonctionne pour effectuer des mathématiques avancées que le MCP ne peut pas calculer.

Le dernier processeur trouvé sur la carte est le processeur de contrôle LAN en position U18. Cinq systèmes de bus (DLAN+, DLAN, Genius, CPL et C-bus) sont acceptés par ce processeur.Un système d'interface utilisateur est disponible avec un clavier alphanumérique joint permettant aux utilisateurs de visualiser et d'ajuster les paramètres du système et les diagnostics.
