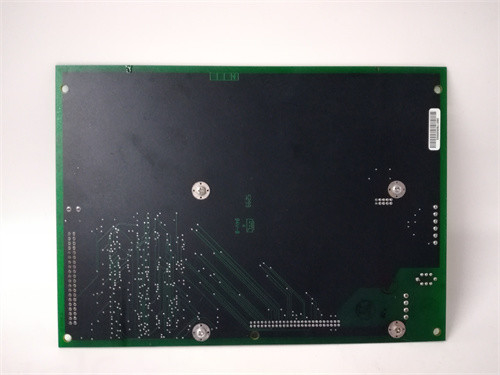

DS200DDTBG1A est une carte de terminal d'entrée/sortie auxiliaire LCI fabriquée et conçue par General Electric dans le cadre de la série Mark V utilisée dans les systèmes de contrôle GE Speedtronic.La carte DS200DDTB (DDTB) est une carte terminale haute tension pour les connexions système de signaux d'E/S auxiliairesLa carte se connecte à une carte mère de module analogique-numérique DS200ADMA (ADMA) montée sur une carte de contrôle du processeur de signal numérique DS200DSPC (DSPC).Des connecteurs à haute densité et un câble à ruban relient le DDTB à la carte ADMAL'alimentation du DDTB est fournie par la carte ADMA.et l'isolation pour rendre les signaux au niveau du système de l'environnement difficile accessibles au processeur de signal numérique (DSP) de la carte DSPCLes connexions de câblage externes à partir de signaux haute tension, d'E/S de contact, de mesure de courant (via des dispositifs à effet Hall de bas niveau) ou de CT à courant élevé peuvent être connectées aux bornes DDTB.Il existe des versions G1 et G2 de la carte DDTBLe G2 ne possède pas certaines fonctionnalités du G1 et est indiqué le cas échéant.

Les caractéristiques:

Pour les systèmes d'alimentation électrique, les valeurs sont calculées à partir des valeurs suivantes:Il y a deux entrées isolées pour la connexion aux signaux AC haute tension.et un tampon pour fournir un signal de pic à pic de ± 5 V aux entrées VCO de la carte ADMA (à 693 V rms appliqués)Ces entrées disposent d'un bloc terminal à vis séparé, classé et isolé pour les transitoires de pointe de 1000 V.

Les signaux d'entrée de courant élevé:Il existe six entrées avec résistances de détection de courant adaptées aux signaux de courant continu de ±5 ampères (destinées aux entrées CT).Ils sont tamponnés différentiellement et peuvent tolérer ±12 V de tension de mode communChaque entrée est filtrée et mise à l'échelle.

Les signaux de sortie de faible courant:Il existe trois entrées avec résistances de détection de courant adaptées aux signaux de courant continu de ± 0,224 ampères (destinés aux signaux du transducteur de courant LEM).Ils sont tamponnés différentiellement et peuvent tolérer ±12 V de tension de mode communChaque entrée est filtrée et mise à l'échelle.

Pour les appareils de traitement des déchets électroniques, les caractéristiques suivantes doivent être respectées:Il existe des dispositions pour réaffecter deux des canaux d'entrée CT ou LEM comme récepteurs pour les signaux d'entrée de boucle de courant de 4 à 20 mA. Cette affectation alternative est effectuée en réinitialisant certains sauteurs.La résistance d'entrée est de 192 ohms et l'entrée analogique est décalée de sorte que 0 mA donne une échelle totale négative et 20 mA donne une échelle totale positiveLa détection en boucle ouverte et la normalisation des entrées sont gérées par un logiciel.

Intérêts de tension non dédiés: Un amplificateur de tension d'entrée différentielle est fourni pour alimenter une entrée VCO analogique sur la carte ADMA. Le gain de cet amplificateur est de 1/2 permettant une plage de signal d'entrée de ± 10 V.Ces entrées ont un bloc terminal de type vis et sont protégés contre les surtensions.

Pour les appareils de type à commande numérique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à:Deux des sorties analogiques entraînent également des tampons de sortie de source de courant pour fournir un support pour les signaux de sortie de boucle de courant de 4 à 20 mA.Les sorties de tension et de courant sont actives en tout temps et peuvent être utilisées individuellement ou ensemble en câblant leurs bornes de sortie respectivesIl y a un stade d'inversion et de gain dans le pilote de 4-20 mA tel qu'une entrée de +5 V de la carte ADMA provoque la sortie pour produire 4 mA et une entrée de −5 V provoque la sortie pour produire 20 mA.Une sortie ne doit pas produire 0 mA pour éviter toute confusion avec la détection en boucle ouverte..
