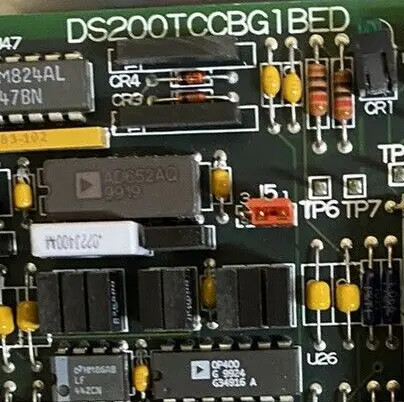

La carte analogique GE I/O TC2000 DS200TCCBG1BED est équipée d'un microprocesseur 80196 et de plusieurs modules PROM.La LED est visible de la vue latérale de la carteLes identifiants des connecteurs à 50 broches sont JCC et JDD. Le microprocesseur utilise les instructions de traitement et le firmware des modules PROM.Aucune autre mise à jour de programmation ou de firmware n'est nécessaire lorsque vous installez la carte de remplacement.Tout ce qui est nécessaire est de déplacer les modules PROM de l'ancienne carte aux prises sur la carte de remplacement.

Vous devez également reconnecter les câbles à ruban dans les mêmes connecteurs sur la carte de remplacement.Parce qu' il y a 5 connecteurs à 34 broches, il y a une chance que vous pourriez connecter les câbles de ruban dans les mauvais connecteurs. Il y a aussi une chance de connecter les connecteurs de 50 broches dans les mauvais connecteurs.Tous les connecteurs ont des identifiants de connecteur et même si la carte de remplacement est une version plus récente, les identifiants des connecteurs seront les mêmes.

Vous constaterez peut-être que les composants sur la carte de remplacement sont à des endroits différents et que les composants ont une apparence différente.la compatibilité entre les versions est maintenue et la carte de remplacement fournit les mêmes résultats de traitement que la carte défectueuseConnectez les câbles à ruban aux mêmes connecteurs de la nouvelle carte et utilisez les identifiants de connecteur pour faire correspondre l'ancienne carte à la nouvelle carte.

La carte analogique DS200TCCBG1B de General Electric I/O TC2000 est équipée d'un microprocesseur 80196 et de plusieurs modules PROM.La LED est visible de la vue latérale de la carte. Les identifiants des connecteurs à 50 broches sont JCC et JDD. La carte est également peuplée de 3 jumpers. Les jumpers ont des identifiants imprimés sur la surface de la carte. Les identifiants sont JP1, JP2 et JP3.

Lorsque la carte d'origine est installée dans le lecteur, l'installateur configure la carte de manière à répondre au mieux aux exigences du lecteur.Les jumpers permettent à l'installateur de définir les valeurs de configuration en changeant la position des jumpersLes positions par défaut des jumpers sont utilisées dans la plupart des conditions et ne nécessitent aucune action supplémentaire de la part de l'installateur.dans certaines situations, l'installateur modifie la position du sauteur sur la base des informations disponibles dans les informations imprimées fournies avec la planche.

Dans un jumper à 3 broches, le jumper couvre 2 broches à la fois. Par exemple, le jumper peut couvrir les broches 1 et 2 ou 2 et 3.saisissez le saut avec votre pouce et votre index et tirez-le des broches. Ensuite, alignez le saut avec les nouvelles broches et glissez-le en position.Dans ce cas, la position de remplacement est utilisée pour les essais du produit par le fabricant afin de tester un circuit ou une fonction particulier..
