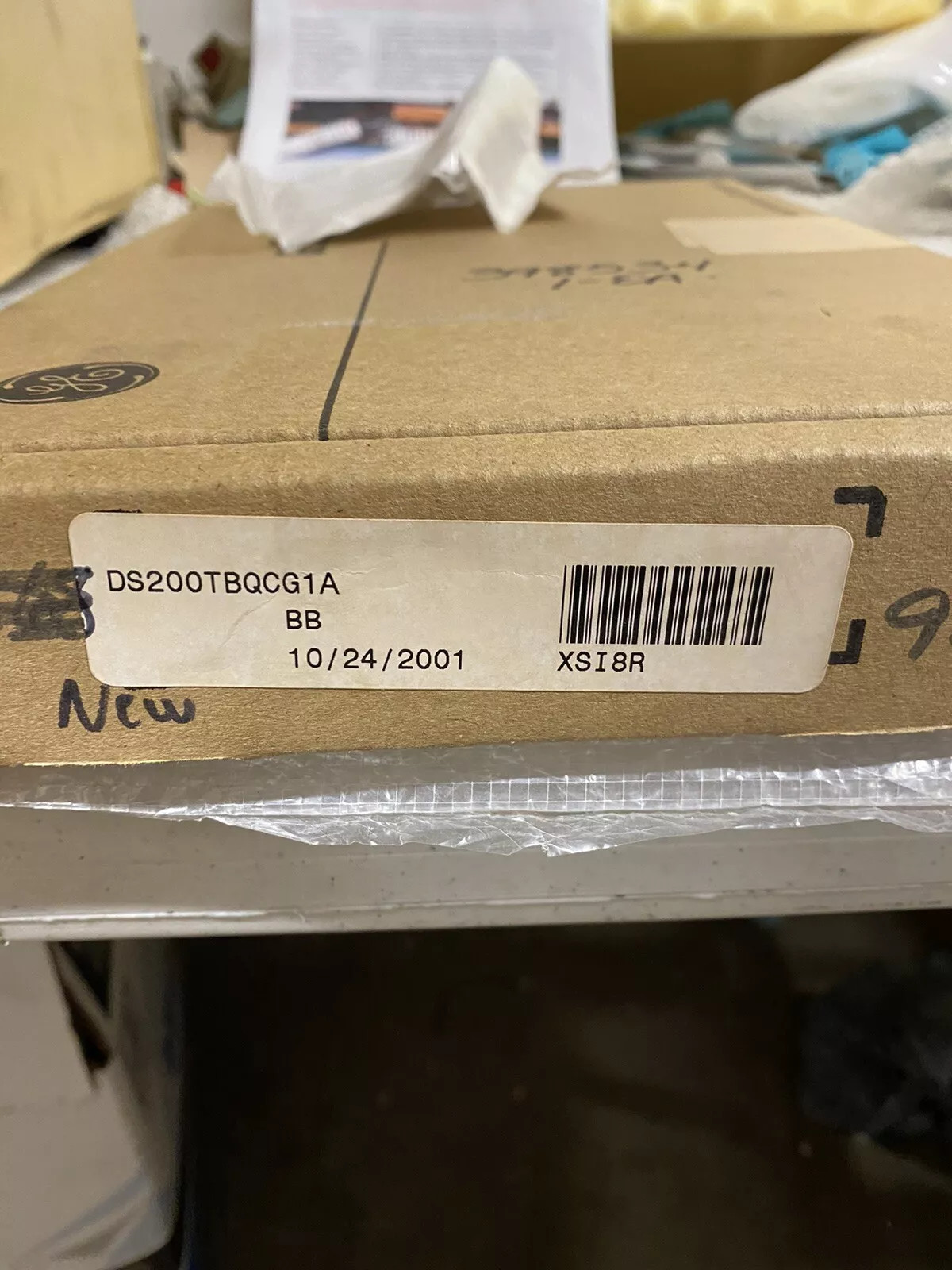

La carte de terminaison analogique DS200TBQCG1ABB GE RST est composée de 2 blocs de bornes contenant chacun 83 bornes pour les fils de signal ainsi que 15 jumpers, 3 connecteurs à 40 broches et 3 connecteurs à 34 broches.Il a été conçu pour être 11.25 pouces de longueur et 3 pouces de hauteur et contient un trou de vis dans chaque coin pour fixer la planche dans le support situé à l'intérieur de l'entraînement.

Il est important de faire preuve de prudence lorsque vous retirez les vis, car une vis perdue pourrait tomber sur une planche et provoquer un court-circuit électrique entraînant un incendie ou une brûlure électrique.Il peut également se bloquer dans les pièces mobiles qui endommager les pièces ou causer l'entraînement à échouerL'espace sur la carte est alloué aux bornes qui fournissent les moyens de réception des signaux des autres cartes installées dans l'entraînement.Ces mêmes bornes permettent également à la carte de transmettre des signaux et des informations à d'autres cartes.

La carte de terminaison analogique DS200TBQCG1A de GE RST est composée de 2 bornes, chacune contenant 83 bornes pour les fils de signal.La carte de terminaison analogique DS200TBQCG1A de GE RST contient également 15 jumpers., 3 connecteurs à 40 broches et 3 connecteurs à 34 broches.

Le nombre maximum de fils de signal que vous pouvez connecter aux bornes est de 166. TB1 et TB2 sont les identifiants associés aux blocs de bornes.,Pour identifier un terminal spécifique, vous pouvez utiliser l'ID du bloc terminal et l'ID numérique du terminal ensemble.Lorsque vous vous préparez à remplacer le GE RST Analog Termination Board DS200TBQCG1A la meilleure pratique est de préparer des étiquettes que vous pouvez attacher sur chaque fil de signal attaché à un terminalÉcrivez sur chaque étiquette l'identifiant du bloc terminal et l'identifiant numérique du terminal.

La carte de remplacement peut être une version ultérieure du même modèle de carte. Une version plus récente contiendra les dernières améliorations. Cela inclura le dernier firmware et les modifications apportées aux circuits.Il pourrait également inclure des composants plus récents.

Lorsque vous examinez visuellement la carte, il peut avoir des composants à différents endroits et les composants peuvent être différents.la carte maintiendra la compatibilité avec le lecteur et fonctionnera de la mêmeEn outre, les connecteurs seront présents sur la nouvelle carte mais pourraient être situés dans des positions différentes.
