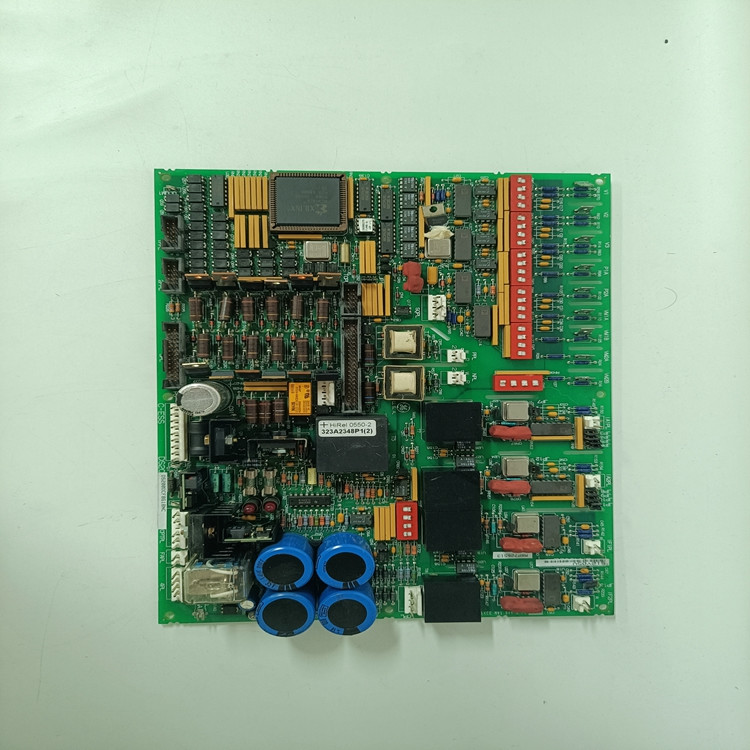

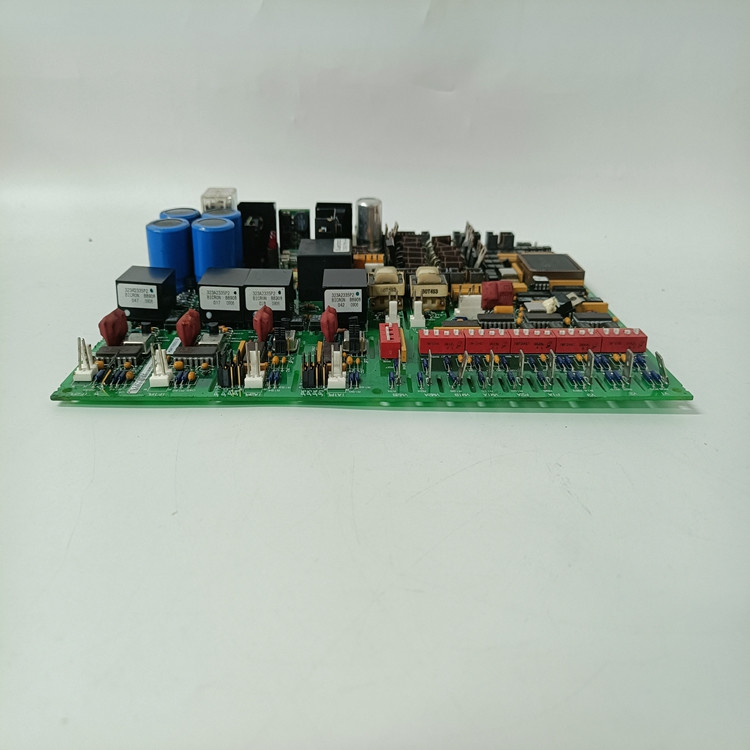

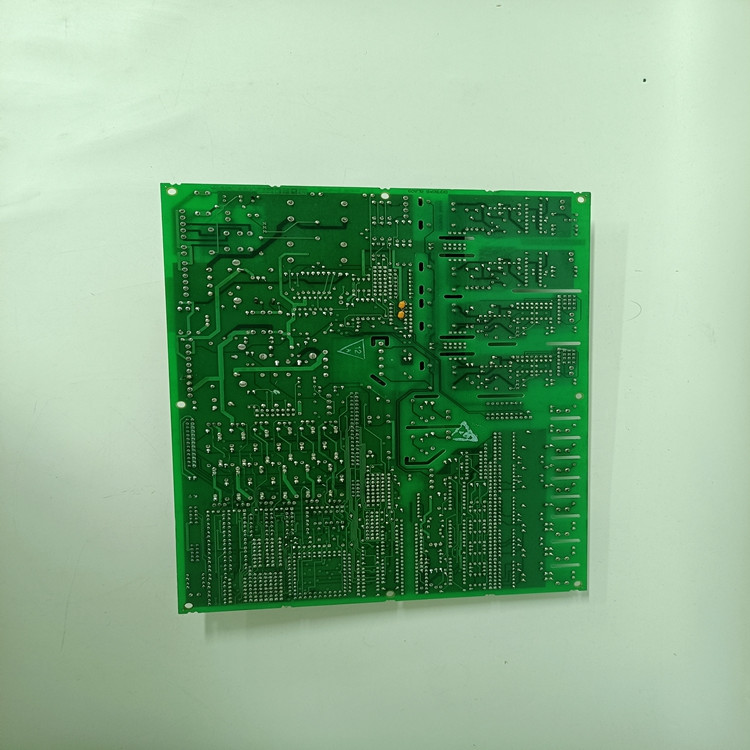

Produit : Carte de contrôle de variateur/communications LAN GE DS200LDCCH1AGA

Description

General Electric a développé la carte DS200LDCCH1AGA pour fonctionner comme une carte de contrôle de variateur et de communications réseau local (LAN). Cette carte est logée dans la série Mark V de cartes de variateur de remplacement compatibles avec les variateurs et excitateurs DIRECTO-MATIC 2000 de la marque GE. Lorsqu'elle est installée dans un variateur, la carte fournit un ensemble de fonctions de contrôle du variateur et d'E/S pour le variateur.

La carte de communication DS200LDCCH1AGA contient quatre microprocesseurs embarqués. Un processeur de contrôle LAN (LCP) est disponible pour accepter cinq types de bus différents alimentés au variateur. Un processeur de contrôle de variateur (DCP) est également disponible pour traiter les conversions d'E/S analogiques et numériques.

Le DCP est également capable de contrôler et de convertir les périphériques d'E/S tels que les codeurs et les minuteries. Un processeur de contrôle moteur (MCP) est fourni pour traiter les E/S numériques envoyées au variateur. Si les calculs nécessitent une puissance de traitement supplémentaire que le DCP ne peut pas fournir, le co-processeur moteur (CMP) fournira la puissance supplémentaire nécessaire pour effectuer ces fonctions. La carte est complétée par un clavier alphanumérique utilisé à des fins de programmation et de diagnostic du système.

La DS200LDCCH1AGA est une carte de circuit de communications LAN développée par General Electric. Elle est utilisée dans les gammes de produits GE EX2000 Excitation et DC2000 et est une carte de circuit imprimé avancée à 7 couches qui est essentiellement le cerveau des EX2000 et DC2000. Les principales fonctions fournies par la carte comprennent l'interface opérateur, les communications LAN, le traitement du variateur et du moteur et les réinitialisations du variateur.

Elle comprend plusieurs fonctionnalités embarquées, notamment des communications LAN (réseaux locaux) contrôlées par microprocesseur, un traitement contrôlé du variateur et du moteur, une interface opérateur et des réinitialisations complètes du variateur. Il y a quatre microprocesseurs sur la carte, ce qui lui donne une couverture étendue des E/S et du contrôle du variateur. Le processeur de contrôle du variateur est situé sur la carte en position U1 et il fournit des périphériques d'E/S intégrés, offrant des capacités telles que des minuteries et des décodeurs. Le second est un processeur de contrôle moteur reconnu sur la carte comme U21. Des circuits de contrôle moteur et des communications E/S (analogiques et numériques) sont disponibles avec ce processeur. U35 est l'emplacement du co-processeur moteur. Utilisée uniquement lorsqu'un traitement supplémentaire est requis, cette section fonctionne pour effectuer des calculs mathématiques avancés que le MCP ne peut pas calculer.

Le dernier processeur trouvé sur la carte est le processeur de contrôle LAN en position U18. Cinq systèmes de bus (DLAN+, DLAN, Genius, CPL et C-bus) sont acceptés par ce processeur. Un système d'interface utilisateur est disponible avec un clavier alphanumérique attaché permettant aux utilisateurs de visualiser et d'ajuster les paramètres et les diagnostics du système.
