Produit:Module d'entrée de contact à courant continu de 24 V

Description du produit:

Module d'entrée/sortie analogique
The Mark* VIeS Functional Safety Analog Input / Output (I/O) module provides an interface between the process analog sensors / actuators (10 analog inputs and two analog outputs) and the Mark VIeS Safety control logic. Le module d'E/S analogique est constitué de deux parties commandables: le paquet d'E/S analogique et la carte terminale d'E/S analogique.Il existe deux cartes terminales d'E/S analogiques montées sur rails DIN pour assurer la redondance et la
Les utilisateurs peuvent sélectionner la configuration qui répond le mieux à leurs besoins en matière de disponibilité et de niveau SIL.Le module d'E/S analogique est disponible dans les configurations Simplex et Triple Modular Redundant (TMR). Ce document traite de l' analogue Simplex
La carte de borne I/O (IS410STAIS2A) et la carte de borne I/O analogique TMR (IS410TBAIS1C) sont utilisées.
Dans une configuration TMR, the controller selects the median analog input values returned by the TMR I/O pack(s) (thus rejecting a high or low out of range value) and the I/O pack electronics combine the analog outputs with a patented circuit design that rejects a bad performing I/O pack.
Plaque d'entrée/sortie analogique simplex (STAI)
La carte terminale STAI est une carte terminale d'entrée analogique compacte qui accepte 10 entrées analogiques et deux sorties analogiques et se connecte au pack d'E/S YAIC.à trois filsLes sorties analogiques sont configurées pour 0 à 20 mA. Une puce d'identification embarquée identifie la carte au paquet d'E/S à des fins de diagnostic du système.
Tableau de bornes d'entrée/sortie analogique TMR (TBAI)
La carte terminale TBAI est une carte terminale d'entrée analogique utilisée dans les configurations TMR et Simplex qui prend en charge 10 entrées analogiques et deux sorties, et se connecte au paquet I/O YAIC.Les 10 entrées analogiques accueillent deux filsLes sorties analogiques peuvent être configurées pour 0 à 20 mA.Les entrées et les sorties ont des circuits de suppression du bruit pour protéger contre les surtensions et le bruit à haute fréquenceLe TBAI dispose de trois connecteurs DC-37 pour trois packs d'entrée/sortie TMR ou un paquet d'entrée/sortie Simplex.
Le tableau des spécifications des terminaux d'entrée/sortie analogiques avec les spécifications des paquets d'entrée/sortie YAIC fournit les spécifications des terminaux d'entrée/sortie analogiques disponibles pour une utilisation dans le système de sécurité fonctionnelle Mark VIeS.Pour plus d'informations sur le paquet d'E/S YAIC et les cartes terminales STAI et TBAI, voir le chapitre “PAIC, YAIC Analog I/O Modules” du
le document Mark VIeS Systèmes de sécurité fonctionnelle pour le marché général, volume II: Guide du système pour les applications générales (GEH-6855_Vol_II).

Produits recommandés:

Le mode de fonctionnement de notre société est le commerce électronique, afin de réduire les liens intermédiaires pour les consommateurs pour la première fois pour fournir des produits de qualité et un service satisfaisant,l'entreprise dispose d'un système d'approvisionnement logistique solide, est maintenant avec de nombreux fabricants de marques étrangères bien connus pour établir une bonne relation de coopération. Nous pouvons directement de l'extérieur de l'achat, pour fournir différents pays,les fabricants d'équipement et de pièces de rechange pour résoudre vos problèmes pour trouver plus que la qualité du produit ou s'inquiéter du prix, nous avons un grand avantage dans le prix, les détails du produit, nous vous invitons sincèrement à nous demander d'utiliser toute autre méthode!

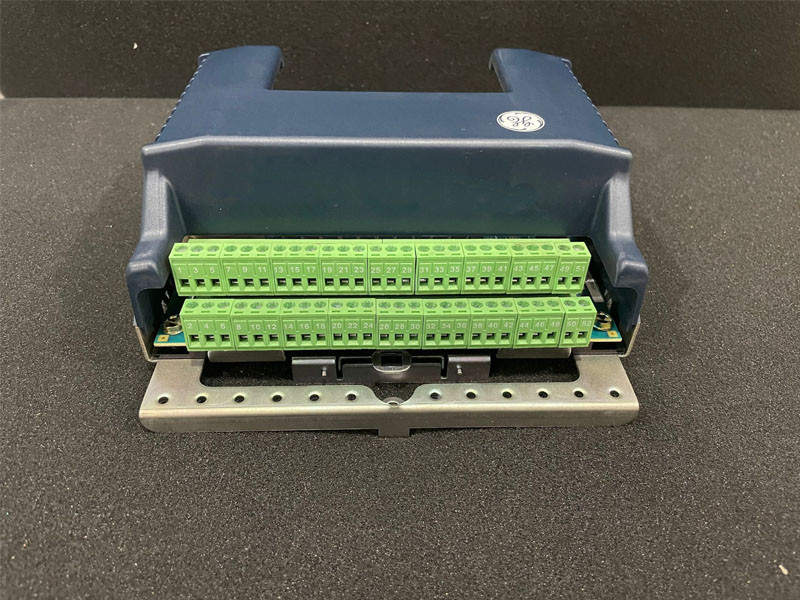

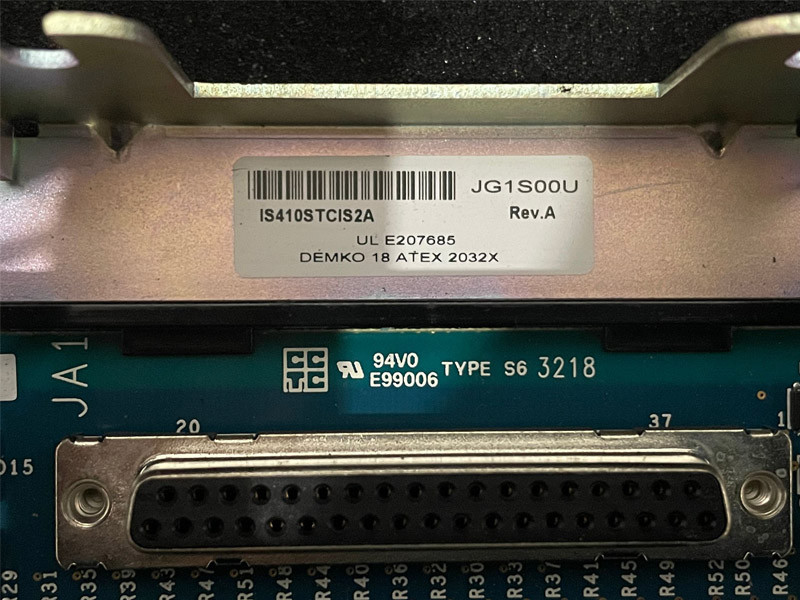

Les photos:
