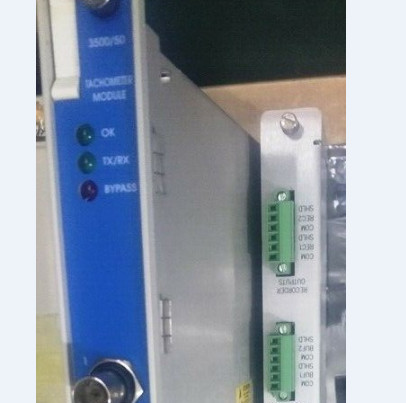

Produit:Le module du tachymètre Bently Nevada 3500/50-01-00-01 133388-02

Définition
Le module de tachymètre 3500/50 est un module à deux canaux qui accepte des données provenant de sondes de proximité ou de capteurs magnétiques (sauf indication contraire) pour déterminer la vitesse de rotation de l'arbre, l'accélération du rotor,ou direction du rotor, compare ces mesures avec des paramètres d'alarme programmables par l'utilisateur et génère
Le module de tachymètre 3500/50 est programmé à l'aide du logiciel de configuration de rack 3500 et peut être configuré avec quatre options différentes:

1Surveillance de la vitesse, alarme du point de réglage et alarme de bande de vitesse.
2Surveillance de la vitesse, alarme du point de réglage et notification de vitesse zéro.
3Surveillance de la vitesse, alarme de réglage et alarme d'accélération du rotor.
4Surveillance de la vitesse, alarme du point de réglage et notification de rotation inverse.

Le 3500/50 peut être configuré pour fournir des signaux Keyphasor® conditionnés à l'arrière-plan du rack 3500 pour une utilisation par d'autres moniteurs,éliminant ainsi le besoin d'un module Keyphasor séparé dans le rackLe 3500/50 dispose également d'une fonction de maintien de pointe qui stocke la vitesse la plus élevée, la vitesse inverse la plus élevée ou le nombre de rotations inverses (selon le type de canal sélectionné) atteint par la machine.Ces valeurs maximales peuvent être réinitialisées par l'utilisateur.

Note de demande
Les modules de tachomètres Bently Nevada ne sont pas conçus pour être utilisés indépendamment ou en tant que composants
d'un système de régulation de vitesse ou de protection contre la survitesse.Les modules de tachymètre Bently Nevada ne fournissent pas la redondance de protection ni la vitesse de réponse nécessaire à un fonctionnement fiable en tant que système de contrôle de vitesse ou de protection contre la survitesseLorsque fourni, la sortie proportionnelle analogique convient uniquement à l'enregistrement des données, à l'enregistrement de graphiques ou à l'affichage.les paramètres d'alerte de vitesse ne conviennent qu'à des fins d'annonce.

Les capteurs magnétiques ne peuvent pas être utilisés pour l'option de rotation inverse, car ces transducteurs ne peuvent pas
La détection de l'infrarouge peut être effectuée à basse vitesse, ce qui peut entraîner de fausses indications
Les capteurs magnétiques ne sont pas recommandés pour l'option de vitesse zéro car ces transducteurs ne fournissent pas un bord propre pour le circuit de détection à basse vitesse.

Le fait de ne pas tenir compte des éléments ci-dessus constitue une utilisation abusive du produit et peut entraîner:
Remarque: la gamme de produits Bently Nevada fournit un système de protection contre les excès de vitesse pour le système 3500.Consultez les spécifications et les informations de commande numéro de partie 141539-01.

Informations relatives à la commande
Module du tachomètre
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.

A: Type de module d'entrée/sortie
0 1 Module d'E/S avec terminaisons internes
0 2 Module d'E/S avec terminaisons externes
0 3 Module d'entrée/sortie TMR avec terminaisons externes
0 4 Module d'E/S avec barrières internes et terminaisons internes.

B: Option d'approbation par l'agence
0 0 Aucun
0 1 CSA/NRTL/C
0 2 ATEX/CSA (classe 1, zone 2)

C: Utilisation du moniteur
0 1 Mesure de la vitesse
0 2 Retour en arrière

Note: l'option B 02 d'approbation de l'agence est uniquement disponible avec l'option de commande A 04.

Les pièces de rechange
133388-02 Module du tachymètre 3500/50
133442-01 Module d'E/S avec terminaisons internes
136703-01 Module d'entrée/sortie à barrière interne discrète avec terminaisons internes
133434-01 Module d'E/S avec terminaisons externes
133450-01 Module d'entrée/sortie TMR avec terminaisons externes
