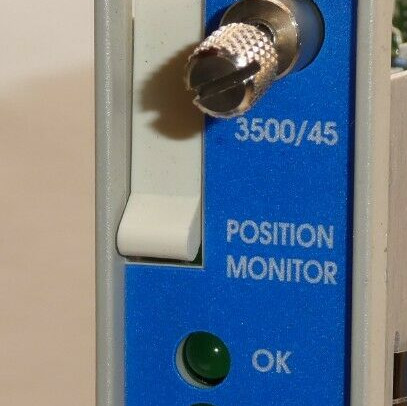

Produit:Bently Nevada 3500/45-01-00 176449-04 Moniteur de position

Définition
Le moniteur de position 3500/45 est un instrument à 4 canaux qui accepte les entrées des transducteurs de proximité, des transducteurs de position rotatifs (RPT), des transformateurs différentiels linéaires variables en courant continu (LVDT),Transformateurs différentiels linéaires variables CA (LVDT CA)Le moniteur conditionne l'entrée et compare les signaux conditionnés avec des alarmes programmables par l'utilisateur.
Le type de mesure et l'entrée du transducteur déterminent quels modules d'E/S sont nécessaires.et Voir les modules d'E/S pour les LVDT et les potentiomètres rotatifs en courant alternatif à la page 14..

Vous pouvez programmer chaque canal à l'aide du logiciel de configuration de rack 3500 pour effectuer les fonctions suivantes:
Position axiale (poussée)
Expansion différentielle
Expansion différentielle à rampe unique standard
Différentiel d'expansion à rampe unique non standard
Expansion différentielle à double rampe
Expansion différentielle complémentaire
Extension de l'affaire
Position de la soupape

Les canaux de moniteur sont programmés par paires et peuvent exécuter jusqu'à deux de ces fonctions à la fois.Les canaux 1 et 2 peuvent remplir une fonction tandis que les canaux 3 et 4 peuvent remplir la même ou une fonction différente..

L'objectif principal du moniteur de position 3500/45 est de fournir ce qui suit:
Protection de la machine par comparaison continue des paramètres surveillés avec les paramètres de réglage d'alarme configurés pour déclencher les alarmes

Informations essentielles sur la machine pour le personnel d'exploitation et de maintenance

Chaque canal, selon la configuration, conditionne généralement son signal d'entrée pour générer divers paramètres appelés variables mesurées.Vous pouvez établir des paramètres d'alerte pour chaque variable mesurée active et des paramètres de danger pour deux des variables mesurées actives.

Informations relatives à la commande
Pour une liste détaillée des approbations spécifiques à un pays et à un produit, consultez le Guide de référence rapide pour les approbations (108M1756), disponible sur Bently.com.
La position du moniteur3500/45-AA-BB

A: Type de module d'entrée/sortie
01 Module d'entrée/sortie de position avec terminaisons internes (proximateur, RPT, LVDT en courant continu)
02 Module d'entrée/sortie de position avec terminaisons externes (proximateur, RPT, LVDT en courant continu)
03 Module d'entrée/sortie de position TMR discrète avec terminaisons externes (proximateur ou TDLC)
04 Module d'entrée/sortie de position TMR avec terminaisons externes (proximateur)
05 Module d'entrée/sortie de position AC LVDT avec terminaisons internes
06 Module d'entrée/sortie de la position du TVDC à courant alternatif avec terminaisons externes
07 Module d'entrée/sortie de position du potentiomètre rotatif avec terminaisons internes
08 Module d'entrée/sortie de position du potentiomètre rotatif avec terminaisons externes

B: Approbation de l'agence
00 Aucun
01 CSA / NRTL / C (classe 1, division 2)
02 ATEX / IECEx / CSA (classe 1, zone 2)

Vous devez commander des blocs de terminaison et des câbles externes séparément pour chaque module d'E/S avec terminaison externe.

Lors de l'utilisation du moniteur de position 3500/45 dans une application TMR, la mesure de la position de la vanne n'est pas disponible et les mesures de l'expansion du boîtier ne sont prises en charge que pour la TMR discrète.

Les pièces de rechange
176449-04 3500/45 Moniteur de position
135137-01 Module d'entrée/sortie de position avec terminaisons internes destiné à être utilisé avec des proximitors, des RPT ou des LVDT à courant continu
135145-01 Module d'entrée/sortie de position avec terminaisons externes destiné à être utilisé avec des proximitors, des RPT ou des LVDT en courant continu
139554-01 Module d'entrée/sortie de position des TLDC à courant alternatif avec terminaisons internes destiné aux TLDC à courant alternatif
