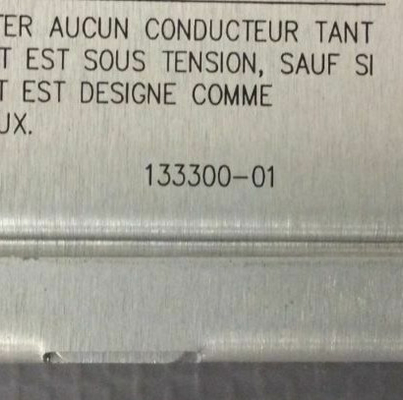

Produit:Bently Nevada 3500/15-04-04-00 133300-01 Module d'entrée de puissance en courant continu basse tension (PIM)

Définition

Définition
Les alimentations en courant alternatif et en courant continu 3500/15 sont des modules de moitié de hauteur et doivent être installés dans des emplacements désignés sur le côté gauche du support.Le rack 3500 peut contenir une ou deux sources d'alimentation avec n'importe quelle combinaison de CA et CCL'un ou l'autre peut alimenter un rack complet.

Lorsque deux sources d'alimentation sont installées dans un rack, celle située dans la fente inférieure agit comme source d'alimentation principale, et l'autre dans la fente supérieure agit comme source d'alimentation de secours.la deuxième alimentation est la sauvegarde de la première.

Le retrait ou l'insertion de l'un ou l'autre module d'alimentation ne perturbe pas le fonctionnement du rack tant qu'une deuxième alimentation est installée.Les alimentations en courant alternatif et en courant continu 3500/15 acceptent une large gamme d'entrées
Les sources d'alimentation suivantes sont disponibles avec le système de protection des machines de la série 3500:

L Énergie universelle CA
l alimentation en courant continu à haute tension
L Appareil de courant continu à basse tension
L'alimentation en courant alternatif universel et le PIM (Power Input Module) ne sont pas compatibles avec l'alimentation en courant alternatif 3500 Legacy, le PIM en courant alternatif haute tension et le PIM en courant alternatif basse tension.

Les alimentations en courant continu haute et basse tension et le PIM ((Module d'entrée de puissance) ne sont PAS compatibles avec les alimentations en courant continu haute et basse tension et les PIM Legacy 3500.

Informations relatives à la commande
Pour une liste détaillée des approbations spécifiques à un pays et à un produit, consultez le Guide de référence rapide pour les approbations (108M1756), disponible sur Bently.com.

Module d'alimentation électrique 3500/15
Le montant de la garantie est calculé à partir du montant de la garantie.

A: Type d'alimentation électrique (ouverture supérieure)
0 1 AC basse tension (85 à 132 Vac par seconde)
0 2 AC à haute tension (175 à 264 Vac rms)
0 3 Haute tension dc (88 à 140 Vdc)
0 4 Basse tension dc (20 à 30 Vdc)

B: Type d'alimentation électrique (ouverture inférieure)
0 0 Pas d'alimentation (utiliser lorsqu'une seule alimentation est requise)
0 1 AC basse tension (85 à 132 Vac rms)
0 2 AC à haute tension (175 à 264 VAC rms)
0 3 Haute tension dc (88 à 140 Vdc)
0 4 basse tension dc (20 à 30 Vdc)

C: Option d'approbation par l'agence
0 0 Aucun
0 1 CSA/NRTL/C
0 2 ATEX/CSA (classe 1, zone 2)

Les pièces de rechange
Le numéro 127610-01
Module d'alimentation ac
Produits à base d'alcool
Module d'entrée de puissance AC haute tension (PIM)
Produits à base de plantes
Module d'entrée de puissance AC à basse tension (PIM)
Les produits de base
Module d'alimentation en courant continu haute tension
Le numéro de la plaque
Module d'entrée de puissance en courant continu haute tension (PIM)
Le numéro de la banque
Module d'alimentation en courant continu basse tension

Le numéro de la banque

Module d'entrée de puissance en courant continu à basse tension (PIM)
