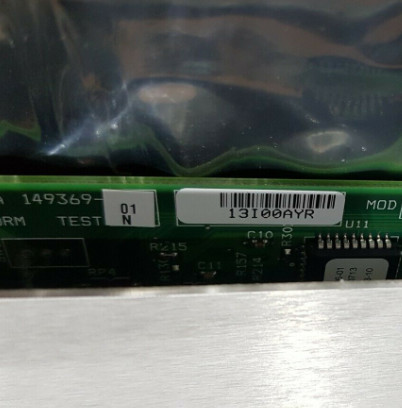

Produit:Bently Nevada 3500/25-01-01-00 149369-01 Module de phasor amélioré

Définition
Le module 3500/25 Enhanced Keyphasor est un module à deux canaux d'une demi-hauteur utilisé pour fournir des signaux Keyphasor aux modules de moniteur dans un rack 3500. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducerLe système de protection des machines 3500 peut accepter jusqu'à quatre signaux Keyphasor en configuration normale et jusqu'à huit signaux Keyphasor en configuration jumelée.

Note: Un signal Keyphasor est une impulsion une fois par tour ou plusieurs fois par tour d'un arbre rotatif ou d'un engrenage utilisé pour fournir une mesure précise du temps.Cela permet à 3500 modules de moniteurs et à un équipement de diagnostic externe de mesurer la vitesse de rotation de l'arbre et les paramètres vectoriels tels que l'amplitude et la phase de vibration 1X.

Le module Keyphasor amélioré est un module système 3500 amélioré.Il offre des capacités de traitement de signal Keyphasor étendues par rapport à la conception précédente tout en maintenant une compatibilité descendante complète en termes de formeLe module Keyphasor, PWA 125792-01, est complètement remplacé par le plus récent module Keyphasor.
Le module 149369-01.

Lorsqu'une entrée Keyphasor du système est requise pour les applications Triple Modular Redundant (TMR), le système 3500 doit utiliser deux modules Keyphasor.Dans cette configuration, les modules fonctionnent en parallèle pour fournir à la fois un signal Keyphasor primaire et secondaire aux autres modules dans le rack. Un système avec plus de quatre entrées de Keyphasor peut utiliser une configuration de couplage à condition qu'il n'y ait pas plus de quatre signaux d'entrée de Keyphasor primaires.Une configuration jumelée nécessite deux positions de surveillance consécutives dans les positions supérieure/inférieure ou dans les deux positions de demi-slot.Quatre modules Keyphasor accepteront quatre
La configuration de deux modules Keyphasor appariés et d'un module non apparié (trois modules Keyphasor au total) est également possible.Dans une telle configuration, l'utilisateur peut configurer le Keyphasor non apparié (commander deux options à 2 canaux ou une option à 1 canal et une option à 2 canaux)

Le module I/S Keyphasor isolé est conçu pour des applications dans lesquelles les signaux Keyphasor sont liés en parallèle à plusieurs appareils et nécessitent un isolement des autres systèmes.comme un système de contrôle. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided. Notez que l'intention de ce module d'E/S était principalement de mesurer la vitesse de l'arbre et non la phase.mais cette E/S introduit un décalage de phase légèrement plus élevé que la version I/O non isoléeLa figure 1 montre la quantité de décalage de phase que les modules I/O isolés ajouteront à différentes vitesses de la machine.

Les caractéristiques améliorées du produit comprennent la génération de signaux d'événement une fois par tour à partir d'entrées multi-événements par tour, le firmware mis à niveau sur le terrain et la production de rapports sur les données de gestion des actifs.

Description du produit
Module de clavier amélioré
Le nombre total d'unités utilisées pour les véhicules à moteur

A: Nombre de chaînes
0 1 Carte Keyphasor à deux canaux simple à moitié hauteur (commande de deux canaux)
0 2 Deux cartes Keyphasor à 2 canaux de demi-hauteur (commande de 4 canaux)

B: Type de module d'entrée/sortie
0 1 module d'E/S avec terminaisons internes
0 2 Module d'E/S avec terminaisons externes
0 3 Entrée/sortie de barrière interne avec terminaison interne
0 4 Module d'E/S isolé avec terminaisons internes
0 5 Module d'E/S isolé avec terminaisons externes

C: Option d'approbation par l'agence
0 0 Pas nécessaire
0 1 CSA/NRTL/C (classe 1, division 2)
0 2 ATEX/CSA (classe 1 et zone 2)

Les pièces de rechange
149369-01 Module de clavier amélioré
Note: Ce module peut être commandé comme remplacement direct du module 125792-01 Keyphasor.
125800-01 Module d'entrée/sortie du clavierphasor (terminations internes)
126648-01 Module d'entrée/sortie du phasor (terminations externes)
125800-02 Module d'entrée/sortie de clavier ou phasor isolé (terminations internes)
126648-02 Module d'entrée/sortie isolé du clavierphasor (terminations externes)
135473-01 Module d'entrée/sortie de clavierphasor (barrières internes et terminaisons internes)
