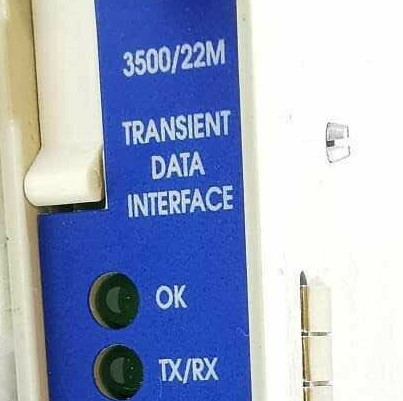

Bently Nevada 3500/22M-01-01-00 288055-01 Interface de données transitoires

Produit :Bently Nevada 3500/22M-01-01-00 288055-01 Interface de données transitoires

Description

L'interface de données transitoires (TDI) 3500 est l'interface entre le système de surveillance 3500 et le logiciel de gestion des machines System 1® de GE. Le TDI combine les capacités d'un module d'interface de rack 3500/20 avec la capacité de collecte de données d'un processeur de communication tel que TDXnet.

Le TDI fonctionne dans l'emplacement RIM d'un rack 3500 en conjonction avec les moniteurs de la série M (3500/40M, 3500/42M, etc.) pour collecter en continu les données d'état stable et de forme d'onde transitoire et transmettre ces données via une liaison Ethernet au logiciel hôte. La capture de données statiques est standard avec le TDI, cependant, l'utilisation d'un disque d'activation de canal en option permettra également au TDI de capturer des données dynamiques ou transitoires. Le TDI présente des améliorations dans plusieurs domaines par rapport aux processeurs de communication précédents et intègre la fonction de processeur de communication dans le rack 3500.

Bien que le TDI fournisse certaines fonctions communes à l'ensemble du rack, il ne fait pas partie du chemin de surveillance critique et n'a aucun effet sur le fonctionnement correct et normal du système de surveillance global. Chaque rack 3500 nécessite un TDI ou un RIM, qui occupe toujours l'emplacement 1 (à côté des alimentations).

Pour les applications à triple redondance modulaire (TMR), le système 3500 nécessite une version TMR du TDI. En plus de toutes les fonctions TDI standard, le TDI TMR effectue également la « comparaison des canaux de surveillance ». La configuration TMR 3500 exécute le vote du moniteur en utilisant la configuration spécifiée dans les options du moniteur. En utilisant cette méthode, le TDI TMR compare en permanence les sorties de trois (3) moniteurs redondants. Si le TDI détecte que les informations de l'un de ces moniteurs ne sont plus équivalentes (dans un pourcentage configuré) à celles des deux autres moniteurs, il signalera le moniteur comme étant en erreur et placera un événement dans la liste des événements système.

Pièces de rechange

138607-01 Module d'interface de données transitoires standard

138607-02 Module d'interface de données transitoires TMR

146031-01 Module d'E/S 10Base-T/100Base-TX

146031-02 Module d'E/S 100Base-FX (fibre optique)

147364-01 Module de sortie de signal tamponné 3500

161580-01 Manuel d'utilisation et d'entretien du TDI 3500/22M

164466-01 Fiche technique des accessoires réseau 00580441 Connecteur, terminaison interne, 3 positions, vert

00580436 Connecteur, terminaison interne, 6 positions, vert
