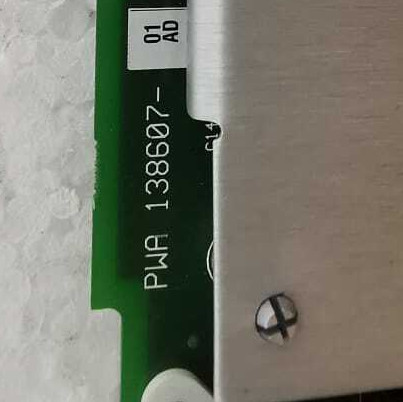

Bently Nevada 3500/22M-01-01-00 Interface de données transitoires


Produit:Bently Nevada 3500/22M-01-01-00 Interface de données transitoires

Définition
L'interface de données transitoires 3500 (TDI) est l'interface entre le système de surveillance 3500 et le logiciel de gestion des machines du système 1* de GE.Le TDI combine la capacité d'un module d'interface de rack 3500/20 (RIM) avec la capacité de collecte de données d'un processeur de communication tel que TDXnet.

Le TDI fonctionne dans la fente RIM d'un rack 3500 en conjonction avec les écrans de la série M (3500/40M, 3500/42M, etc.).) pour collecter en continu des données d'état stable et de forme d'onde transitoire et les transmettre par une liaison Ethernet au logiciel hôte. (voir la section Compatibilité à la fin du présent document) La capture de données statiques est standard avec le TDI,Cependant, l'utilisation d'un disque d'activation du canal en option permettra au TDI de capturer des données dynamiques ou transitoires.Le TDI présente des améliorations dans plusieurs domaines par rapport aux processeurs de communication précédents et intègre la fonction de processeur de communication dans le rack 3500.

Bien que le TDI fournisse certaines fonctions communes à l'ensemble du rack, il ne fait pas partie du parcours critique de surveillance et n'a aucune incidence sur le bon fonctionnement normal du système de surveillance global.Chaque rack 3500 nécessite un TDI ou un RIM, qui occupe toujours la fente 1 (à côté des alimentations).

Pour les applications Triple Modular Redundant (TMR), le système 3500 nécessite une version TMR du TDI.le TMR TDI effectue également “comparaison des canaux de moniteur”. La configuration TMR 3500 exécute le vote du moniteur en utilisant la configuration spécifiée dans les options du moniteur.
les moniteurs redondants: si le TDI détecte que les informations d'un de ces moniteurs ne sont plus équivalentes (dans un pourcentage configuré) à celles des deux autres moniteurs,il signalera le moniteur comme étant en erreur et placera un événement dans la liste des événements système.

Informations relatives à la commande
Liste des options et numéros de pièces
Module TDI 3500/22M et entrée/sortie
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.

A: Type d'interface de données transitoires
0 1 Norme (Utilisation pour les applications de surveillance standard)
0 2 TMR (utilisez uniquement pour les applications qui nécessitent une configuration redondante triple modulaire).

B: Type de module d'entrée/sortie
0 1 10Module d'entrée/sortie Ethernet Base-T/100Base-TX

0 2 100Module d'entrée/sortie Ethernet Base-FX (fibre optique)

C: Option d'approbation par l'agence
0 0 Aucun
0 1 CSA/NRTL/C
0 2 CSA/ATEX

Les pièces de rechange
Pour les appareils électroniques
Module d'interface de données transitoires standard avec câble USB
Pour les appareils à combustion
Module d'interface de données transitoires TMR avec câble USB
100M2833
Cable USB de 10 pieds de A à B
Pour les appareils électroniques
Module d'entrée/sortie 10Base-T/100Base-TX
Pour les appareils à commande numérique
Module d'entrée/sortie 100Base-FX (fibre optique)
Le numéro de la banque
3500 Module de sortie de signal tamponné

Les pièces de rechange
Les autres produits
Module d'interface de rack standard
Le code de douane
Module d'interface du rack TMR
Le numéro 135031-01
Module d'entrée/sortie RIM avec modem
Interface
Les produits de base
Module d'entrée/sortie RIM avec RS232/RS422
Interface
Le numéro de la banque
Module d'entrée/sortie du gestionnaire de données
04425545
Faisceau de mise à la terre pour le poignet (à usage unique)
00801286
IC d'horloge en temps réel
Le numéro de la banque
IC du micrologiciel (pour PWA 125744-01 Rev P ou ultérieur, ou pour PWA 125744-02 Rev N ou ultérieur)
00580441
Entraînement du connecteur, terminaison interne, 3 positions, vert
00580436
Entraînement du connecteur, terminaison interne, 6 positions, vert
129768-01
Manuel d'exploitation et d'entretien du RIM
