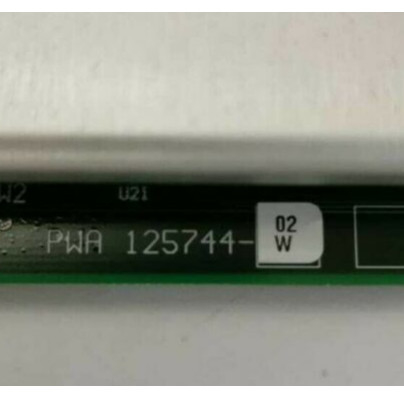

Bently Nevada 3500/20-01-01-00 125744-02 Module standard d'interface de rack


Produit:Bently Nevada 3500/20-01-01-00 125744-02 Module standard d'interface de rack

Définition
Le Rack Interface Module (RIM) est l'interface principale du rack 3500. Il prend en charge un protocole propriétaire utilisé pour configurer le rack et récupérer les informations de la machine.Le RIM doit être situé dans la fente 1 du rack (à côté des sources d'alimentation).

Le RIM prend en charge les processeurs de communications externes compatibles Bently Nevada tels que TDXnet, TDIX et DDIX.le RIM ne fait pas partie de la trajectoire critique de surveillance et n'a pas d'effet sur le suivi appropriéUn RIM est nécessaire par rack.

Pour les applications Triple Modular Redundant (TMR), le système 3500 nécessite une version TMR du RIM.Le RIM TMR effectue également la "comparation des canaux de moniteur"." La configuration TMR 3500 implémente le vote par moniteur en utilisant la configuration spécifiée dans les options du moniteur.

À l'aide de cette méthode, le RIM TMR compare continuellement les sorties de trois (3) moniteurs redondants.Si le TMR RIM détecte que les informations d'un de ces moniteurs ne sont plus dans un pourcentage configuré des informations des deux autres moniteurs, il signalera que le moniteur est en erreur et placera un événement dans la liste des événements du système.

Informations relatives à la commande
Le nombre total d'unités utilisées pour les systèmes d'exploitation est fixé par la Commission.
A: Type d'interface du rack
0 1 RIM standard (Utilisation pour les applications de surveillance standard)
0 2 TMR RIM (Utilisation uniquement pour les applications nécessitant une configuration redondante triple modulaire)

B: Type de module d'entrée/sortie
0 1 module d'E/S avec modem intégré
0 2 Module d'entrée/sortie avec interface RS232/RS422

C: Option d'approbation par l'agence
0 0 Aucun

0 1 CSA/NRTL/C

Les pièces de rechange
Les autres produits
Module d'interface de rack standard
Le code de douane
Module d'interface du rack TMR
Le numéro 135031-01
Module d'entrée/sortie RIM avec interface de modem
Les produits de base
Module d'entrée/sortie RIM avec interface RS232/RS422
Le numéro de la banque
Module d'entrée/sortie du gestionnaire de données

Les pièces de rechange
Les autres produits
Module d'interface de rack standard
Le code de douane
Module d'interface du rack TMR
Le numéro 135031-01
Module d'entrée/sortie RIM avec modem
Interface
Les produits de base
Module d'entrée/sortie RIM avec RS232/RS422
Interface
Le numéro de la banque
Module d'entrée/sortie du gestionnaire de données
04425545
Faisceau de mise à la terre pour le poignet (à usage unique)
00801286
IC d'horloge en temps réel
Le numéro de la banque
IC du micrologiciel (pour PWA 125744-01 Rev P ou ultérieur, ou pour PWA 125744-02 Rev N ou ultérieur)
00580441
Entraînement du connecteur, terminaison interne, 3 positions, vert
00580436
Entraînement du connecteur, terminaison interne, 6 positions, vert
129768-01
Manuel d'exploitation et d'entretien du RIM
