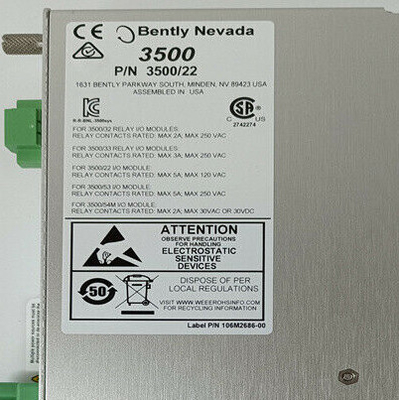

Produit:Bently Nevada 3500/22-01-01-00 146031-01 10Base-T/100Base-TX Module d'entrée/sortie

Définition
L'interface de données transitoires 3500 (TDI) est l'interface entre le système de surveillance 3500 et le logiciel de gestion des machines du système 1* de GE.Le TDI combine la capacité d'un module d'interface de rack 3500/20 (RIM) avec la capacité de collecte de données d'un processeur de communication tel que TDXnet.

Le TDI fonctionne dans la fente RIM d'un rack 3500 en conjonction avec les moniteurs de la série M (3500/40M, 3500/42M, etc.).) pour collecter en continu des données d'état stable et de forme d'onde transitoire et les transmettre via une liaison Ethernet au logiciel hôte. (voir la section Compatibilité à la fin du présent document) La capture de données statiques est standard avec le TDI,Cependant, l'utilisation d'un disque de fonctionnement du canal en option permettra au TDI de capturer des données dynamiques ou transitoiresLe TDI présente des améliorations dans plusieurs domaines par rapport aux processeurs de communication précédents et intègre la fonction de processeur de communication dans le rack 3500.

Bien que le TDI fournisse certaines fonctions communes à l'ensemble du rack, il ne fait pas partie de la trajectoire critique de surveillance et n'a aucune incidence sur le bon fonctionnement normal du système de surveillance global.Chaque rack 3500 nécessite un TDI ou un RIM, qui occupe toujours la fente 1 (à côté des alimentations).
Pour les applications Triple Modular Redundant (TMR), le système 3500 nécessite une version TMR du TDI.le TMR TDI effectue également “comparaison des canaux de moniteur”. La configuration TMR 3500 exécute le vote du moniteur en utilisant la configuration spécifiée dans les options du moniteur.le TMR TDI compare continuellement les sorties de trois (3) moniteurs redondantsSi le TDI détecte que les informations d'un de ces moniteurs ne sont plus équivalentes (dans un pourcentage configuré) à celles des deux autres moniteurs,il signalera le moniteur comme étant en erreur et placera un événement dans la liste des événements système.
